Tilta Klietka na kameru pre RED KOMODO-X Advanced Kit (V Mount) – čierna

Podrobný popis

Ručná súprava Tilta preČERVENÉ KOMODO-Xspolu s napájaním – obsahuje dosku na batérie s V-mountom s 20 mm výškovým nastavením a modul Advanced I/O. Na dosku sa montujú bežné batérie s V-mountom – kapacita na celý deň natáčania. Pridáva k zostave porty run/stop, timecode, genlock, RED CTRL a 3-pinové porty Fischer R/S a dodáva sa s integrovaným EXT káblom.

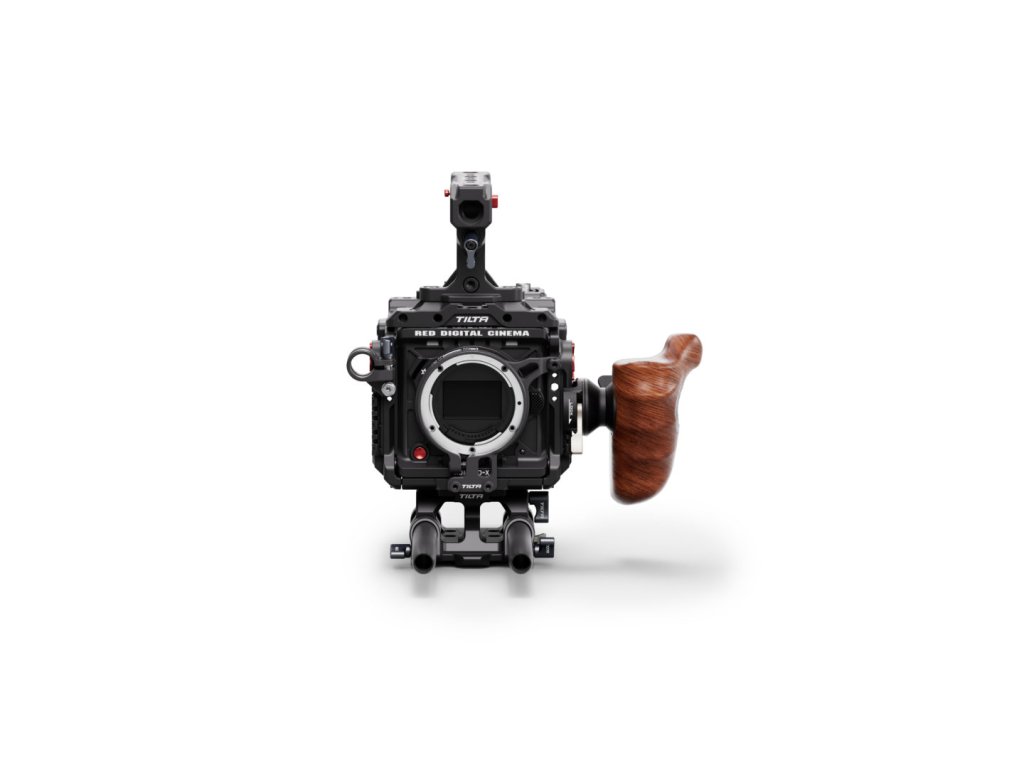

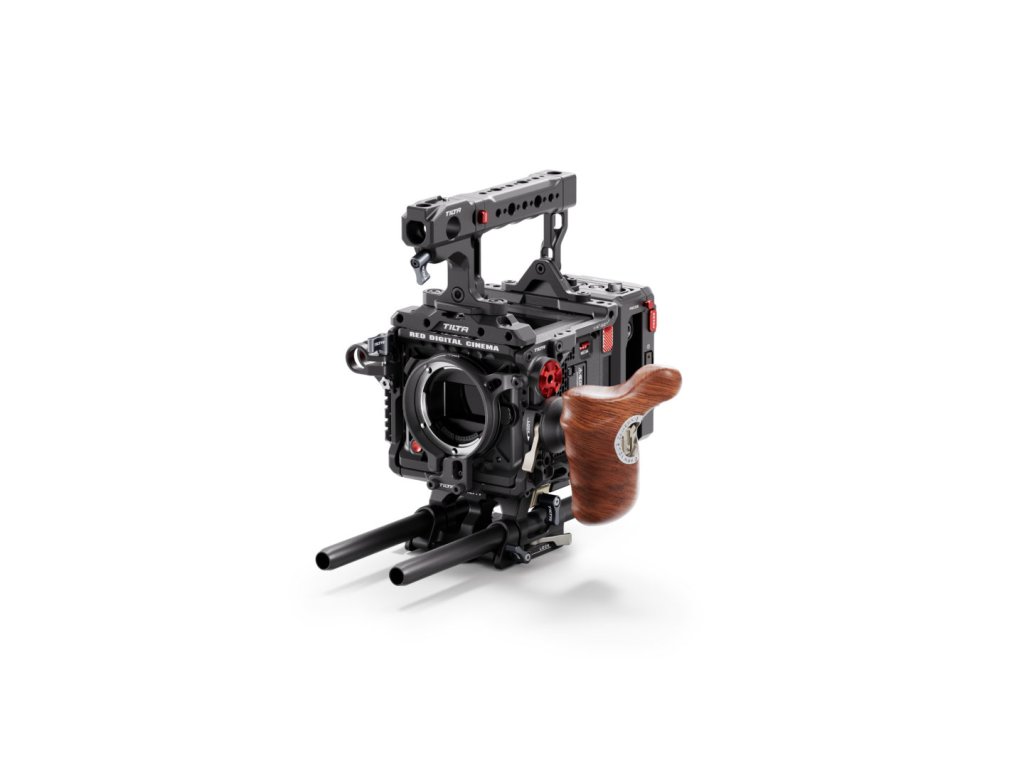

StránkaKlietka na kameru Tilta pre pokročilú súpravu RED KOMODO-X (V Mount)je ručné zariadenie plus napájanie: na vrchu klietky, oboch rukovätiach, 15 mm základnej doske LWS a tyčiach sa nachádza batériová doska s V-mountom s 20 mm nastavením výšky a pokročilý I/O modul. Kamera potom pracuje s veľkou batériou a získa porty run/stop, timecode, genlock a RED CTRL.

Klietka z piatich odnímateľných častí

Klietka sa skladá z piatich samostatných častí: prednej hornej dosky, ľavého a pravého bočného ramena, spodnej dosky a zadnej hornej dosky. Každá časť sa dá vybrať a použiť samostatne, takže pri ľahkej zostave z ruky zostane na fotoaparáte iba to, čo skutočne potrebujete – a pri plnej zostave sa klietka dá znova zložiť.

Montážne body po celom obvode

Po celom obvode klietky sa nachádzajú lišty NATO, pätica konektora, rozeta ARRI a závity 1/4″-20 a 3/8″-16 s upevňovacími bodmi. Monitor, rukoväť, bezdrôtový mikrofónny prijímač alebo kĺbové rameno sa dajú umiestniť takmer kamkoľvek – a vďaka upevňovacím bodom príslušenstvo zostane tam, kde ho umiestnite, aj keď sa oň opriete.

Podpora adaptéra objektívu so svorkou

Držiak adaptéra objektívu neupína adaptér jedinou skrutkou, ale pomocou objímky, ktorá sa ho dotýka na viacerých miestach. Adaptér – napríklad z Canon RF na PL – sa potom nemôže krútiť ani ohýbať a môžete naň zavesiť dlhý filmový objektív bez obáv o vlastný bajonet fotoaparátu.

Skladacia horná rukoväť

Horná rukoväť je vyrobená špeciálne pre KOMODO-X. Otočením sa posunie nabok, takže dosiahnete na hornú obrazovku fotoaparátu bez toho, aby ste ju museli zložiť. Nesie ďalšiu päticu konektora, 15 mm držiak tyče a závity 1/4″-20 a 3/8″-16 s polohovacími hrotmi, čím sa stáva druhým poschodím konštrukcie.

Externý monitor na rukoväti

Na hornú rukoväť je možné umiestniť externý monitor; výrobca uvádza kompatibilitu s monitorom RED DSMC3 RED TOUCH 7.0″. Rukoväť sa dá s namontovaným monitorom stále zložiť, takže zostavu je možné nosiť za rukoväť a horná obrazovka fotoaparátu zostáva dosiahnuteľná.

Bočná rukoväť z orechového dreva

Ľavá rukoväť je vyrobená z čierneho orecha a pohodlne sa nosí aj po dlhom dni natáčania. Pomocou nadstavca sa dá upevniť na lištu NATO a otočiť do ľubovoľného uhla, takže si môžete nastaviť polohu podľa potreby, či už držíte fotoaparát vo výške očí, na boku alebo nad hlavou.

Rýchloupínacia doska v troch polohách

Rýchloupínacia doska na spodnej strane klietky sa posúva dopredu, do stredu alebo dozadu – na obrázku sú tieto tri polohy označené PREDNÁ, STREDNÁ a ZADNÁ. Zostavu vyvažujete podľa toho, či je dlhý objektív umiestnený vpredu alebo batéria vzadu; na gimbale je rozdiel okamžite viditeľný.

Zmontované a rozobraté na pľaci

Klietka sa skladá a rozoberá bežným náradím – imbusovým kľúčom a plochým skrutkovačom, nič viac netreba. Prechod z plnej zostavy na holé telo je možné vykonať na pľaci, medzi dvoma zábermi.

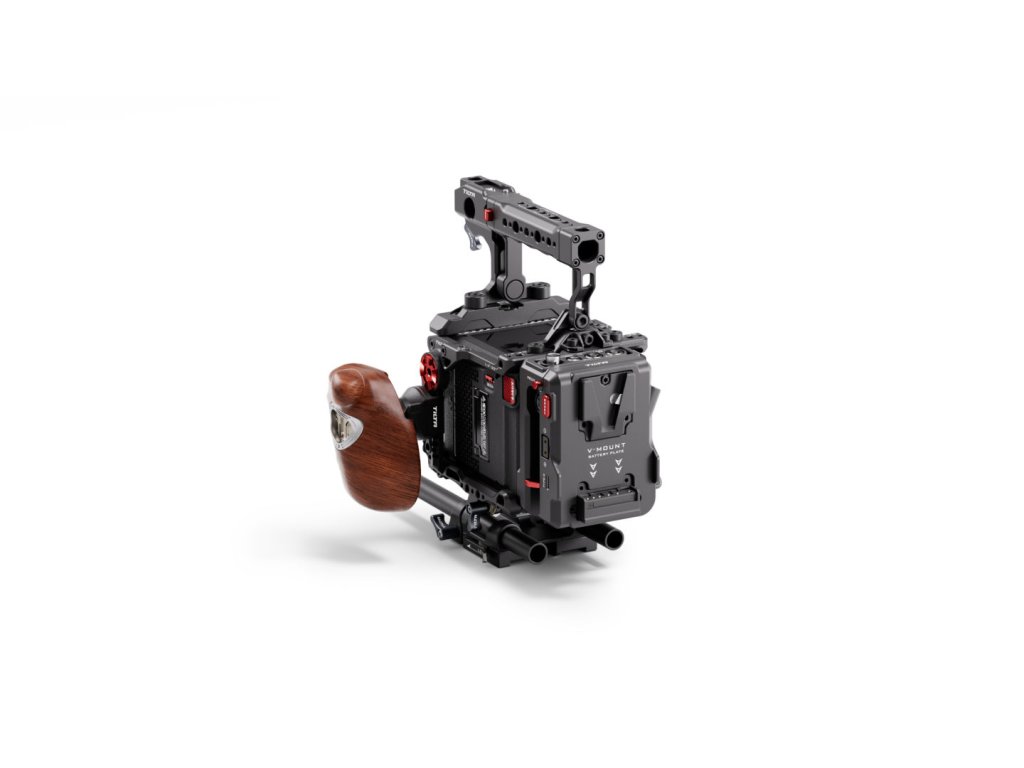

Doska batérie V-mount s 20 mm nastavením

Doska na batériu premieňa mikro V-mount na zadnej strane fotoaparátu KOMODO-X na V-mount plnej veľkosti, takže sa na kameru zmestí veľká batéria a nie je potrebné ju meniť každú hodinu. Nastavenie výšky o 20 mm umožňuje pohyb dosky, aby batéria uvoľnila káble aj I/O modul.

Napájanie z batérie plnej veľkosti

Na dosku sa vkladajú bežné batérie s bajonetom V – kapacita vystačí na celý deň natáčania. Doska a I/O modul ponúkajú 14,8 V 2-pinový vstup/výstup LEMO, dva ďalšie 14,8 V 2-pinové porty LEMO, 14,8 V P-Tap, USB-C a 14,8 V kontaktné piny, ktoré napájajú samotný modul.

I/O modul sa nasúva na piny

I/O modul sa zarovná s kontaktnými pinmi na batériovom paneli a zasunie sa do príslušného slotu; odtiaľ alebo z 2-pinového vstupu, ak ho namontujete inde, čerpá energiu. Pridáva k zostave porty run/stop, timecode, genlock, RED CTRL a 3-pinový Fischer R/S a dodáva sa s integrovaným EXT káblom.

Stojí za to vedieť

Výrobca uvádza súpravu preČERVENÉ KOMODO-Xtelo. Batériová doska a I/O modul pochádzajú z radu RED V-RAPTOR (ESR-T08-BP-V a ESR-T08-IOM); výrobca ich dodáva s touto súpravou.

I/O modul je možné namontovať aj mimo dosky batérie a napájať z 2-pinového vstupu.

Základná doska LWS s priemerom 15 mm má pod sebou štandardnú rybinu Tilta. Voliteľná 19 mm doska ju umožňuje použiť na 19 mm tyče a rybiny ARRI.

• Celoplošná klietka na kameru pre RED KOMODO-X, čierna (TA-T53-FCC-B) — 1×
• Skladacia horná rukoväť pre RED KOMODO-X, čierna (TA-T53-FTH-B) — 1×
• Drevená rukoväť Tilta Advanced na ľavú stranu, čierna (TA-ALWH-B) — 1×
• Nadstavec pre ľavú rukoväť Tilta Advanced typ VIII, čierny (TA-AHA8-L-B) — 1×
• 15 mm bočný držiak na jeden prút, čierny (TA-SRA-15-B) — 1×
• 15 mm základná doska LWS pre RED Komodo, čierna (TA-T08-BSP-B) — 1×
• Hliníková tyč 15 × 200 mm, čierna (R15-200-B) — 2×
• Batériová doska pre RED V-RAPTOR — V-Mount (ESR-T08-BP-V) — 1×
• Pokročilý I/O modul pre RED V-RAPTOR (ESR-T08-IOM) — 1×

• Pre kameru:ČERVENÉ KOMODO-X
• Rozmery klietky:125,5 × 126,4 × 123,3 mm (údaj výrobcu)
• Hmotnosť klietky:327 g (údaj výrobcu)
• Materiál:hliníková zliatina, nehrdzavejúca oceľ
• Farba: čierna
• Konštrukcia:päť odnímateľných častí: predná horná doska, dve bočné ramená, spodná doska, zadná horná doska
• Montážne body:Koľajnice NATO, upevňovacia pätica, rozeta ARRI, závity 1/4″-20 a 3/8″-16 s vodiacimi hrotmi
• Rýchloupínacia doska:na spodnej strane klietky, tri polohy (predná, stredná, zadná)
• Podpora adaptéra objektívu:obojok s niekoľkými kontaktnými bodmi, súčasťou balenia
• Základná doska:15 mm LWS, štandardná rybina Tilta; s voliteľnou 19 mm doskou aj pre 19 mm tyče a rybiny ARRI
• Tyče:2× hliník 15 × 200 mm
• Rukoväte:skladacia horná rukoväť; ľavá bočná rukoväť z orechového dreva, otočná, pre lištu NATO
• Doska batérie:V-mount, nastavenie výšky 20 mm, 14,8 V
• Porty dosky a I/O modulu:1× 14,8 V 2-pinový LEMO vstup/výstup, 2× 14,8 V 2-pinový LEMO, 1× 14,8 V P-Tap, 1× USB-C, 1× časový kód, 1× RED CTRL, 1× genlock, 1× 3-pinový Fischer R/S
• Vstupno-výstupný modul:integrovaný EXT kábel; napájaný z dosky alebo z 2-pinového vstupu
