Feelworld L1 PLus

Podrobný popis

Prepínač živej produkcie pre viackamerové relácie. Štyri HDMI vstupy zvládnu až 4K pri 60 snímkach za sekundu, prepínanie sa vykonáva z 2-palcovej dotykovej obrazovky a je možné z nej ovládať aj PTZ kamery. Vyrobený pre summity, kultúrne podujatia a šport.

Prepínač živej produkcie pre štyri kamery

4× HDMI vstup s rozlíšením až 4K 60p, 2-palcová dotyková obrazovka, T-bar a joystick

L1 PLUS nie je monitor, ale galéria na počítači: štyri HDMI vstupy, ktoré umožňujú pripojenie fotoaparátov, notebooku alebo digitálnej zrkadlovky, a jeden hotový program na výstupe. Vstupy akceptujú 4K pri 60 snímkach za sekundu a prepínač sám konvertuje signál do formátu programu. Váži 468 gramov, meria 194 × 110 × 48 milimetrov a je umiestnený na statíve vďaka 1/4" závitu, takže celý prenos zvládne jedna osoba.

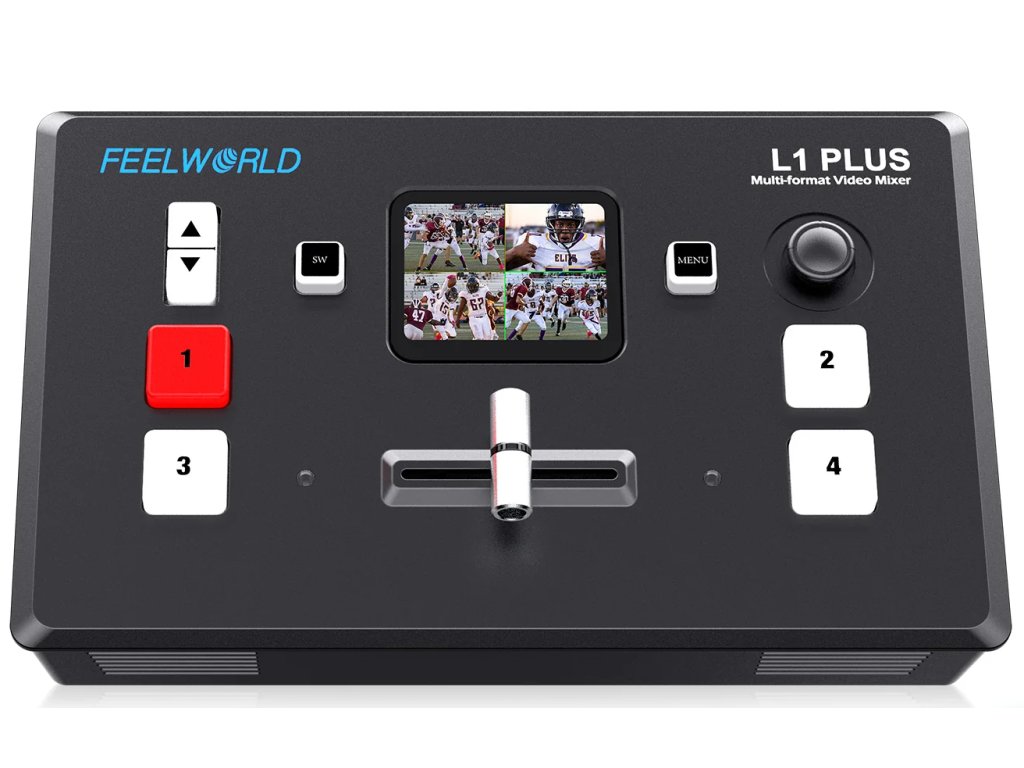

Prepínate tlačidlami 1 až 4 a T-lištou a nastavujete veci na dvojpalcovej dotykovej obrazovke. Farba tlačidla informuje o stave každého vstupu: červená znamená, že signál je na výstupe programu, blikajúca zelená znamená zdroj pripravený na prepínanie, nepretržite biela znamená, že zdroj je v pohotovosti, a nesvietiace tlačidlo znamená chýbajúci alebo nepodporovaný zdroj. Päťsmerový joystick vedľa displeja ovláda PTZ kamery, polohu vloženého obrazu a veľkosť loga. Napája sa dodaným adaptérom USB-C (PD 12 V / 1,5 A) a má spotrebu 20 W.

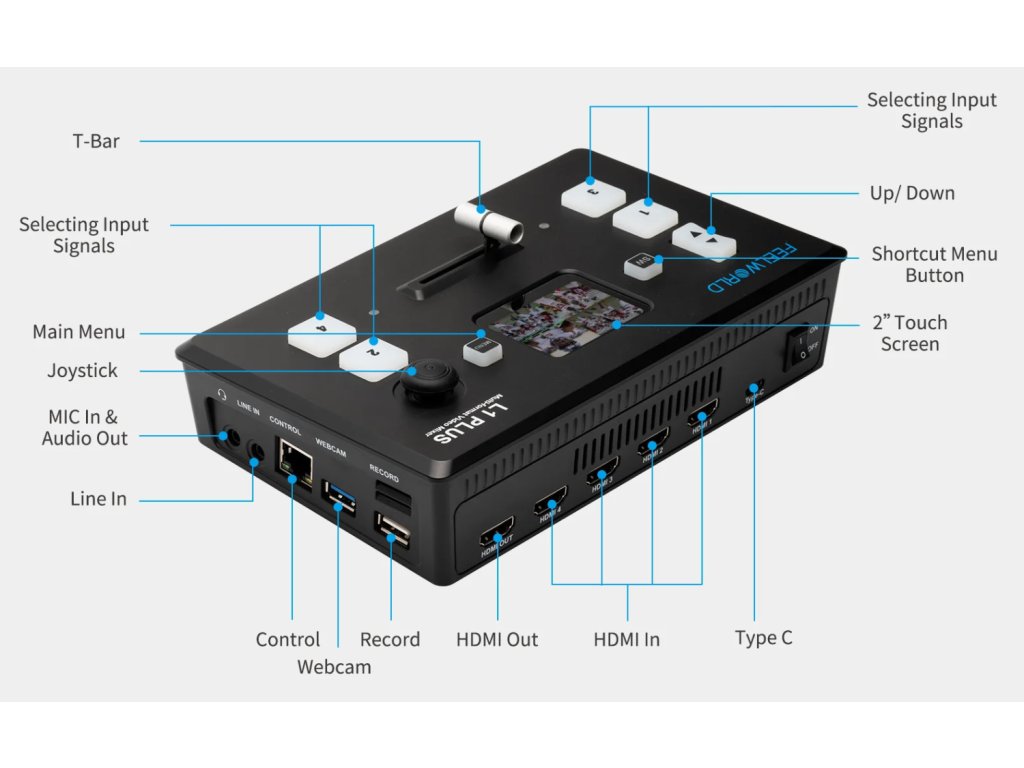

Čo sa zapája do prepínača

Do vstupov sa pripája všetko s HDMI výstupom – fotoaparáty, digitálne zrkadlovky alebo notebook s prezentáciou. HDMI výstup napája monitor s náhľadom, port USB-A 3.0 napája počítač ako zdroj webovej kamery a druhý port USB-A 2.0 prijíma disk na nahrávanie. Konektor RJ45 slúži na ovládanie: buď riadi PTZ kamery cez protokol VISCA, alebo umožňuje počítaču či telefónu ovládať samotný prepínač. Kamery, počítač a L1 PLUS musia byť pripojené k rovnakej lokálnej sieti.

Stredné aj veľké vysielania

Dva až štyri fotoaparáty plus počítač s diapozitívmi

Stredne veľká udalosť potrebuje dve alebo tri kamery – jednu na detail, jednu na širokouhlý záber – a počítač na diapozitívy. Veľké vysielanie vyžaduje tri alebo štyri kamery a pridáva ovládač PTZ. Každý obraz sa prepína pomocou tlačidiel a T-lišty, hotový program sa cez USB 3.0 prenáša do počítača a ďalej do streamovacej služby a zároveň výstup HDMI môže napájať veľký monitor pre galériu.

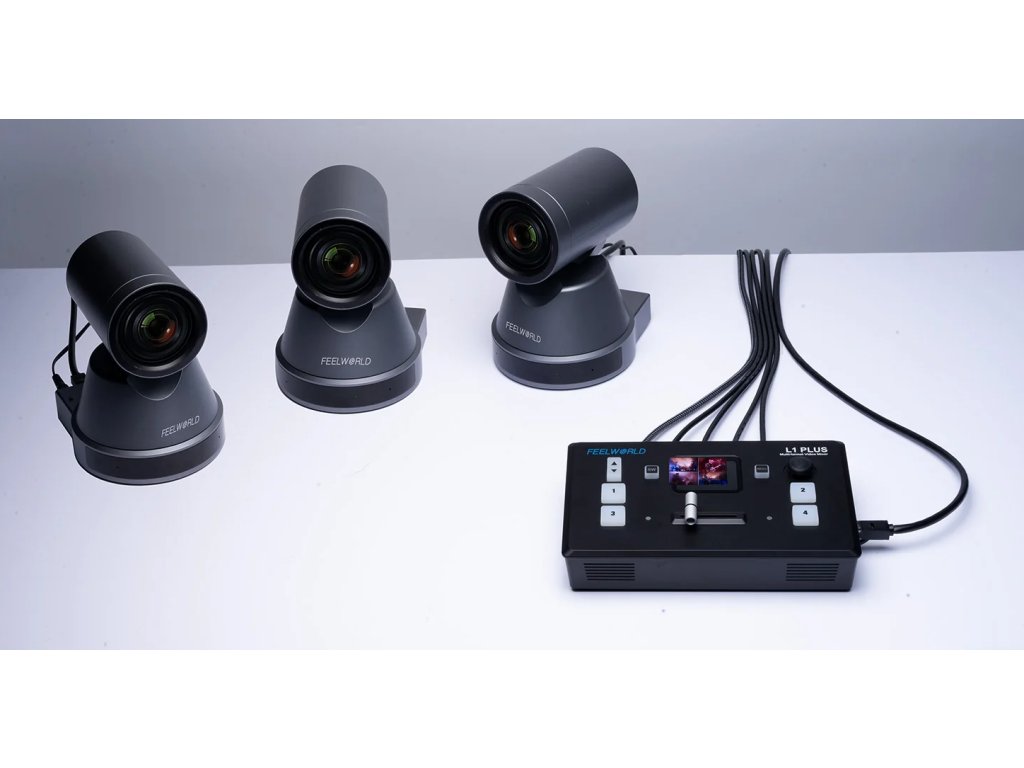

PTZ kamery priamo z panela

Až osem kamier, protokol VISCA

Päťsmerový joystick na paneli umožňuje otáčať a nakláňať kameru a meniť priblíženie a zaostrenie. Kamera musí komunikovať protokolom VISCA a byť pripojená k rovnakej lokálnej sieti. Prepínač si pamätá polohu a priblíženie, takže predvoľbu je možné vyvolať jediným stlačením pri ďalšom používaní. Prostredníctvom prepínača PoE a aplikácie Feelworld Live môžete ovládať až osem PTZ kamier naraz, čo je potrebné pre každého, kto spravuje kamery na diaľku. Počas ovládania kamery musí L1 PLUS zostať na obrazovke ovládania, inak kamera nebude reagovať.

Chroma kľúč a prekrytie loga

Kľúč ovláda zelené alebo modré pozadie a má vlastné ovládacie prvky pre okraje a odlesky, takže prezentujúci nezostane so zeleným okrajom. Navyše je možné na obrázok umiestniť logo pomocou joysticku, ktorého veľkosť a polohu je možné nastaviť – z bežnej miestnosti sa stane virtuálne štúdio a program nesie vašu značku všade, kde sa s ňou stretnete.

Štrnásť prechodov a obraz v obraze

Prepínač ponúka štrnásť prechodových efektov vysielacej kvality a dĺžka prechodu sa dá nastaviť od nuly do desiatich sekúnd; spúšťate ho tlačidlom alebo ručne na T-lišti. Obraz v obraze zobrazuje dva vstupy naraz – ktorýkoľvek zo štyroch HDMI vstupov je možné umiestniť na program v jednom z ôsmich rozložení a joystick mení veľkosť a polohu vloženej vrstvy. Stlačením stredu joysticku sa prepína medzi vrstvami A a B.

Osem uložených scén

Celé nastavenie je uložené, nielen zdroj

Uložiť je možné až osem scén a každá si zachová všetko, čo je v danom okamihu nastavené: rozloženie obraz v obraze, nastavenia chroma key a predvoľby PTZ. Tieto nastavenia vyvoláte pomocou skratky SW a príslušného tlačidla scény, ktoré preskočí celé prechádzanie ponukou počas vysielania. Prepínanie medzi scénami je možné nastaviť na manuálne alebo automatické s vlastným časom zotrvania.

Náhľad na veľkom monitore

Výstup HDMI odosiela viacnásobný obraz na externý monitor: všetky štyri kamery, zvukové merače, ukážku a hotový program na jednej obrazovke. Výstupné rozlíšenie je nastaviteľné a dosahuje až 1080p pri 60 snímkach za sekundu. Prepínanie prebieha v reálnom čase, takže veľký displej zobrazuje presne to, čo sa deje.

Streamovanie a nahrávanie na disk cez USB 3.0

Počítač vidí prepínač ako webkameru

Port USB 3.0 sa k počítaču prezentuje ako bežná webkamera, takže funguje s OBS, Skype, ZOOM a ďalším konferenčným softvérom – a prostredníctvom nich sa môžete pripojiť na YouTube, Facebook, TikTok alebo kdekoľvek inde. Netreba inštalovať žiadny ovládač a prepínanie prebieha v reálnom čase.

Druhý port USB-A (USB 2.0) nahráva program priamo na flash disk alebo SSD disk, takže nahrávku získate úplne bez počítača. Disk musí byť naformátovaný na exFAT (FAT32 je v poriadku do 32 GB), SSD disk môže mať až 2 TB a flash disk až 64 GB. Nahráva sa v rozlíšení 1080p do súborov MP4 so stereo zvukom a súbor sa automaticky rozdeľuje každé dva gigabajty, čo predstavuje približne hodinu nahrávania na súbor.

Zvuk

Vstavané a externé, s mixovaním a delayom

Dodávaný rozdeľovací kábel pripája pasívny mikrofón na 3,5 mm konektor a slúchadlá na monitorovanie na druhú stranu. Port LINE IN umožňuje pripojenie bezdrôtového klopového mikrofónu alebo linkového výstupu externého audio pultu. Prepínač zmieša zvuk vložený do HDMI signálu s analógovými vstupmi do jedného výstupu a dokáže ho oneskoriť, aby sa zhodoval s obrazom.

Ovládanie z počítača alebo telefónu

Po pripojení LAN portu k počítaču je L1 PLUS ovládaný aplikáciou Feelworld Live. Zrkadlí panel jednotky, takže funguje rovnako ako hardvér a pridáva niekoľko vecí, ktoré hardvér nedokáže. Telefón sa pripája cez Wi-Fi a ovláda prepínač na diaľku, takže galéria nemusí stáť vedľa pódia.

Výrobca zverejňuje aplikáciu pre Windows, macOS a Android na stránke produktu; verzia pre iOS je v App Store pod názvom FeelworldLive.

• Prepínač videa L1 PLUS
• USB-C napájací adaptér
• Kábel USB-C na USB-C
• Audio kábel (3,5 mm rozbočovač)
• Kábel USB 3.0
• Používateľská príručka

• Model:L1 PLUS
• Typ:prepínač videa pre živú produkciu, 4 kanály
• Zobrazenie:2" dotyková obrazovka, LED podsvietenie
• Vstupy:4× HDMI 2.0
• Výstupy:1× HDMI 1.3, 1× USB-A (USB 3.0, streamovanie), 1× USB-A (USB 2.0, nahrávanie)
• Riadenie a sieť:1× RJ45 LAN (odporúča sa kábel CAT6)
• Audio vstupy:2× 3,5 mm (mikrofón, LINE IN)
• Zvukový výstup:1× 3,5 mm
• Podporované vstupné rozlíšenia:HDMI SMPTE 720p (50/60), 1080i (50/60), 1080p (23/24/30/50/60), 2160p (60); VESA 1366 × 768, 1440 × 900, 1600 × 1200, 1680 × 1050, 1920 × 1080, 1920 × 1200, 3840 × 2160 a 4096 × 2160 pri 60 Hz
• Podporované výstupné rozlíšenia:HDMI SMPTE 720p (50/60), 1080p (24/25/30/50/60); VESA 1024 × 768, 1280 × 720, 1280 × 768, 1280 × 1024, 1360 × 768, 1920 × 1080. USB 1024 × 768, 1280 × 720, 1280 × 1024, 1360 × 768, 1920 × 1080 (24/25/30/50/60)
• Formát videa:HDMI 2.0, HDCP 2.2
• Formát streamovania:ITU-T H.265, ISO/IEC 23008-2
• Zvukový formát:LPCM, 2 kanály, 16 alebo 24 bitov, 48 kHz
• Nahrávanie:MP4 (1080p) so stereo zvukom na USB disk alebo SSD, súbor rozdelený každé 2 GB
• Formát disku:FAT32 až 32 GB, exFAT 64 GB až 2 TB
• Protokol ovládania kamery:VISCA (PTZ), až 8 kamier prostredníctvom aplikácie Feelworld Live
• Vlastnosti:chroma kľúčovanie (zelená a modrá), prekrytie loga, obraz v obraze v 8 rozloženiach, 14 prechodových efektov, 8 uložených scén, viacnásobný pohľad, mixovanie zvuku s oneskorením
• Latencia:pod 4 snímky
• Príkon:USB-C, PD 12 V / 1,5 A
• Spotreba energie: 20 W
• Pracovná teplota:0 °C až 60 °C
• vlhkosť:10 % až 85 %
• Montáž:1/4" závit
• Rozmery:194 × 109,6 × 47,8 mm
• Hmotnosť: 468 g
