Feelworld D101-PLUS

Podrobný popis

Duálny 10,1-palcový režijný monitor pre 4RU rack. Dva nezávislé IPS panely s rozlíšením 1920 × 1200, jasom 500 cd/m² a pomerom strán 1500:1, každý s vlastným 3G-SDI, HDMI a kompozitným BNC vstupom. Trojfarebný displej, ovládanie z počítača cez LAN a až 32 vlastných 3D LUT. Toto nie je monitor určený pre kameru – patrí do racku, vysielacieho vozidla alebo galérijného pultu.

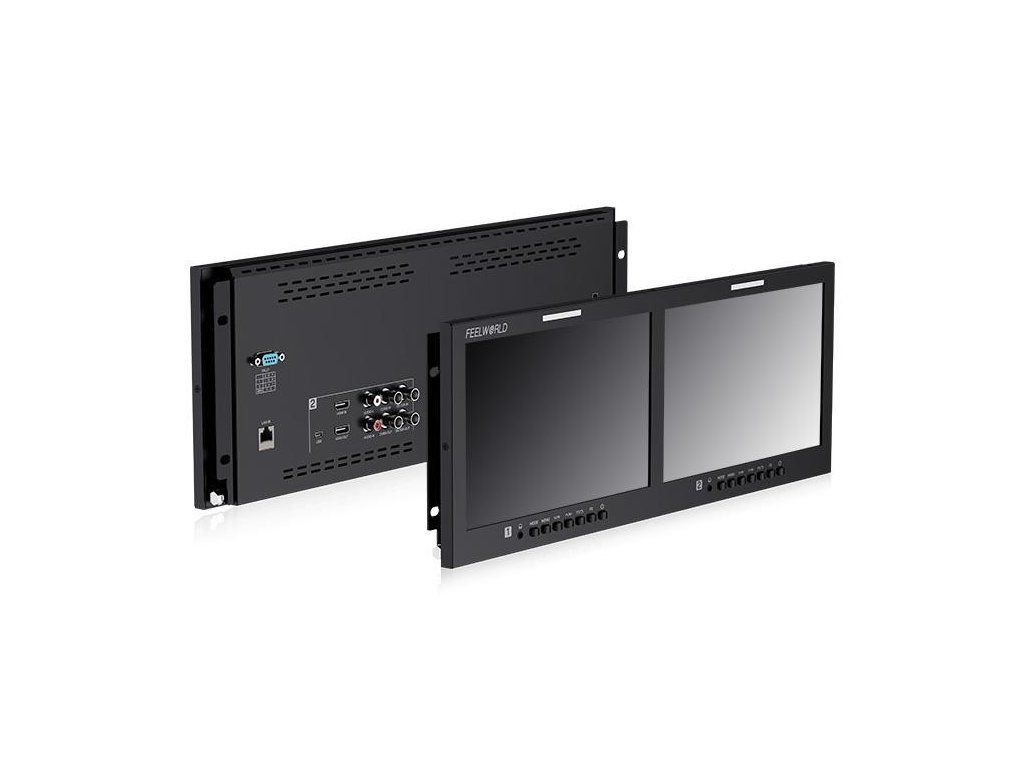

Duálny 10,1" režisérsky monitor pre 4RU rack

Dve nezávislé obrazovky v jednom šasi

D101 PLUS jenie je to monitor vo fotoaparáteJe to rackový monitor: šasi 4RU sa skrutkuje do štandardnej devätnásťpalcovej skrinky – monitorovej steny, vysielacieho vozidla alebo pohyblivého stojana – a nesie dve úplne samostatné desaťpalcové obrazovky vedľa seba.

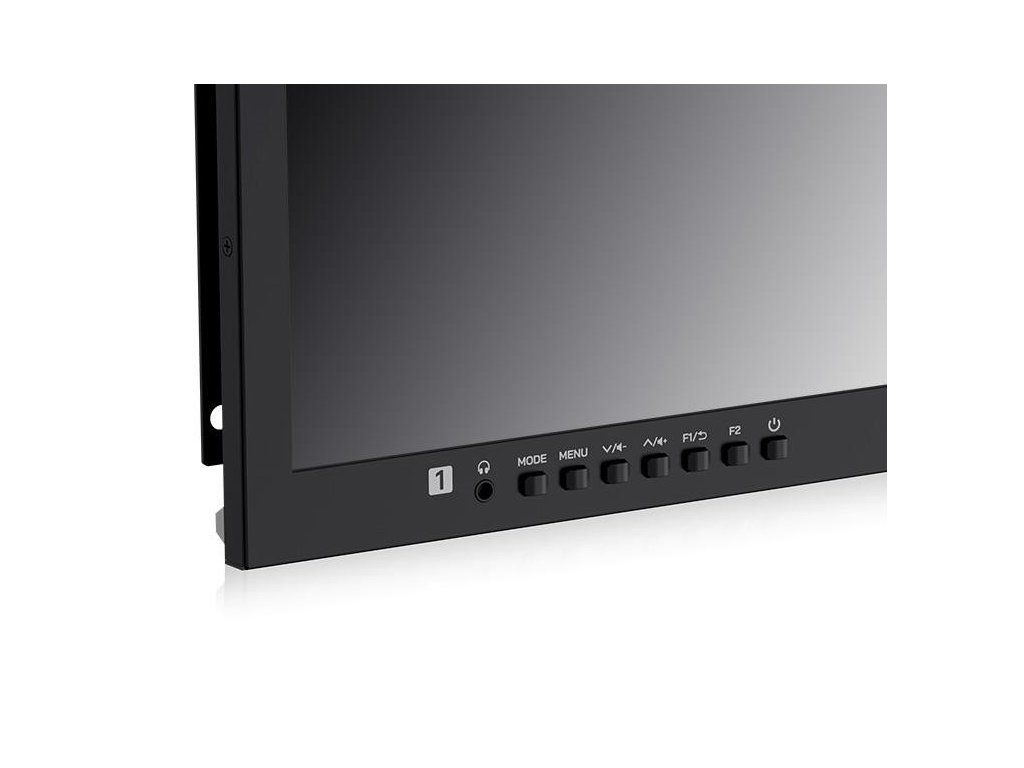

Každý panel má vlastné vstupy, výstupy, tlačidlá a kontrolku záznamu, takže jedno šasi sleduje dve rôzne kamery. Jednotka má rozmery 482 × 177 × 25 mm a váži 2 kg. Ak ju nechcete montovať do racku, vzadu sa dajú vyklopiť dve kovové nožičky a postaví sa na stôl.

1920 × 1200 na oboch paneloch

Jas 500 cd/m², kontrast 1500:1

Obe obrazovky sú IPS s rozlíšením 1920 × 1200 a pomerom strán 16:10 – obraz s pomerom strán 16:9 necháva priestor pre riadok s údajmi o stave pod ním. Farebná hĺbka je 8 bitov, čo predstavuje 16,7 milióna farieb, kontrast je 1500:1 a rozstup bodov je 0,1128 mm.

Pozorovacie uhly sú 80° horizontálne aj vertikálne v každom smere, spolu 160°, takže farby sa zachovajú aj pri sledovaní viacerými ľuďmi zboku. 500 cd/m² jevnútornéobrázok: dostatočný pre galériu, dodávku alebo štúdio, zatiaľ čo natáčanie na priamom slnku si vyžaduje monitor na fotoaparáte s jasom nad 1000 nitov.

Samostatné vstupy a výstupy pre každú obrazovku

Každý panel má vlastnú sadu konektorov: 3G-SDI vstup a výstup na BNC, HDMI vstup a výstup, kompozitný video vstup a výstup na BNC a dvojicu RCA konektorov pre analógový L/R zvuk. Každý panel má tiež vlastný výstup pre slúchadlá.

Cez HDMI monitor zvláda rozlíšenie 4K 3840 × 2160 a 4096 × 2160 pri 60, 50, 30, 25 a 24 snímkach; cez SDI zvláda rozlíšenie 1080p až do 60 snímok vrátane segmentovaných režimov 24sF a 23.98sF. Kompozitný vstup samostatne rozpoznáva PAL a NTSC.

Trojfarebný štítok na prednej strane

Nad každou obrazovkou sa nachádza kontrolka, ktorá zobrazuje červenú, zelenú alebo žltú farbu – počas vysielania, v ukážke a pri nahrávaní. Počas živého vysielania môže štáb vidieť, ktorá kamera je naživo, bez toho, aby sa kohokoľvek pýtal.

Pripája sa vzadu cez štandardný paralelný konektor, takže sa dá zasunúť do bežného galerijného stola bez prevodníkov. Súčasťou balenia je aj súprava na meranie so skrutkovou svorkovnicou.

Puškohľady namiesto samostatnej drahej jednotky

Priebeh, vektoroskop, histogram, zvuk

Monitor má vstavané nástroje, ktoré sa bežne kupujú samostatne: priebeh v RGB, YUV a Y, vektoroskop, histogram (RGB1, RGB2, Y) a zobrazenie fázy a úrovne zvuku. Každý z nich je možné zapnúť samostatne alebo ich všetky naraz otvorí jedno tlačidlo.

Okrem toho je k dispozícii asistencia zaostrovania s červeným, zeleným alebo modrým zvýraznením obrysov, kontrolné pole, upozornenie na preexponovanie, falošné farby, značky pixel po pixeli, stred a pomer strán, prevrátenie a zmrazenie obrazu, 2× až 16× priblíženie, 1,33× až 2× anamorfné odstránenie stlačenia a vlastná teplota farieb. Pri signále SDI monitor zobrazuje aj časový kód LTC a VITC.

Až 32 vlastných 3D LUT

Do pamäte sa načíta až tridsaťdva vlastných súborov .cube, takže pri streľbe vidíte, ako cieľ vyzerá, namiesto toho, aby ste si ho len predstavovali. Okrem vlastných LUT má monitor zabudované aj LOG konverzie.

Súbory sa ukladajú do koreňového adresára USB kľúča, ktorý sa pripája k monitoru pomocou dodaného mini USB kábla.Samotný flash disk nie je súčasťou balenia.

Ovládanie z počítača cez LAN

Jeden program pre celú monitorovú stenu

Na zadnej strane sa nachádza zásuvka RJ-45. Monitor sa pripája k sieti a následne sa ovláda z počítača s nainštalovaným softvérom od výrobcu: prepínanie vstupov, jas, kontrast, sýtosť, ostrosť, odtieň, podsvietenie, hlasitosť a funkčné tlačidlá. Každý monitor je adresovaný svojou IP adresou, takže jedno sedadlo obslúži celú stenu bez toho, aby ste k nemu museli chodiť.

Napájanie je flexibilné: buď DC zásuvka pre koaxiálny konektor 5,5 × 2,1 mm, alebo profesionálny štvorpinový XLR. Monitor pracuje s napätím 9 až 24 V a má odber až 24 W; súčasťou balenia je 3 A sieťový adaptér. Menu je v jedenástich jazykoch.

• Monitor D101 PLUS
• 3A napájací adaptér
• Súprava na meranie
• Kábel Mini USB na USB
• Návod na obsluhu

• Model:D101 PLUS
• Veľkosť obrazovky:2× 10,1" IPS
• Rozhodnutie:1920 × 1200 pixelov, pomer strán 16:10
• Rozstup bodov:0,1128 × 0,1128 mm
• Jas:500 cd/m²
• Kontrastný pomer: 1500:1
• Hĺbka farby:8-bitový (16,7 milióna farieb)
• Podsvietenie: LED
• Pozorovací uhol:80°/80° horizontálne, 80°/80° vertikálne
• Vstupy (každá obrazovka):1× 3G-SDI (BNC), 1× HDMI, 1× kompozitné video (BNC), 2× RCA audio Ľ/P
• Výstupy (každá obrazovka):1× 3G-SDI (BNC), 1× HDMI, 1× kompozitné video (BNC)
• Zvuk:vstavaný zvuk, výstup pre slúchadlá na každej obrazovke
• Formáty SDI:720p (60/59,94/50/30/29/25/24/23,98), 1080i (60/59,94/50), 1080p (60/59,94/50/30/29,97/25/24/24sF/23,98/23,98sF)
• Formáty HDMI:480i/576i/480p/576p, 720p a 1080i/1080p až do 60p, 4K 3840 × 2160p a 4096 × 2160p (60/50/30/29,97/25/24/23,98)
• Kompozitný vstup:PAL a NTSC, automaticky detekované
• Videopomoc:priebeh (RGB, YUV, Y), vektoroskop, histogram (RGB1, RGB2, Y), až 32 vlastných 3D LUT, asistencia zaostrovania, kontrolné pole, preexponovanie, falošné farby, pixel po pixeli, značky stredu a pomeru strán, prevrátenie a zmrazenie obrazu, 2× až 16× priblíženie, prekreslenie a podsnímanie, 1,33× až 2× anamorfné, výber pomeru strán, vlastná teplota farieb, časový kód LTC a VITC cez SDI
• Tally:vstavaný červený/zelený/žltý indikátor, paralelný pin konektor na zadnej strane
• Diaľkové ovládanie:LAN (RJ-45), počítačový softvér, niekoľko monitorov z jedného miesta
• Jazyky ponuky: 11
• Výkon:DC 9–24 V (koaxiálny konektor 5,5 × 2,1 mm) alebo štvorpinový XLR
• Spotreba energie:až 24 W
• Pracovná teplota:−10 až 60 °C
• Montáž:4RU v 19" racku alebo na stole na výklopných nožičkách
• Rozmery:482 × 177 × 25 mm
• Hmotnosť:2048 g
