Canare 3G/HD-SDI na cievke s držiakom kábla 80m
Kód: AVY-CV-45W-M/M-BLK-80-3RPodrobný popis

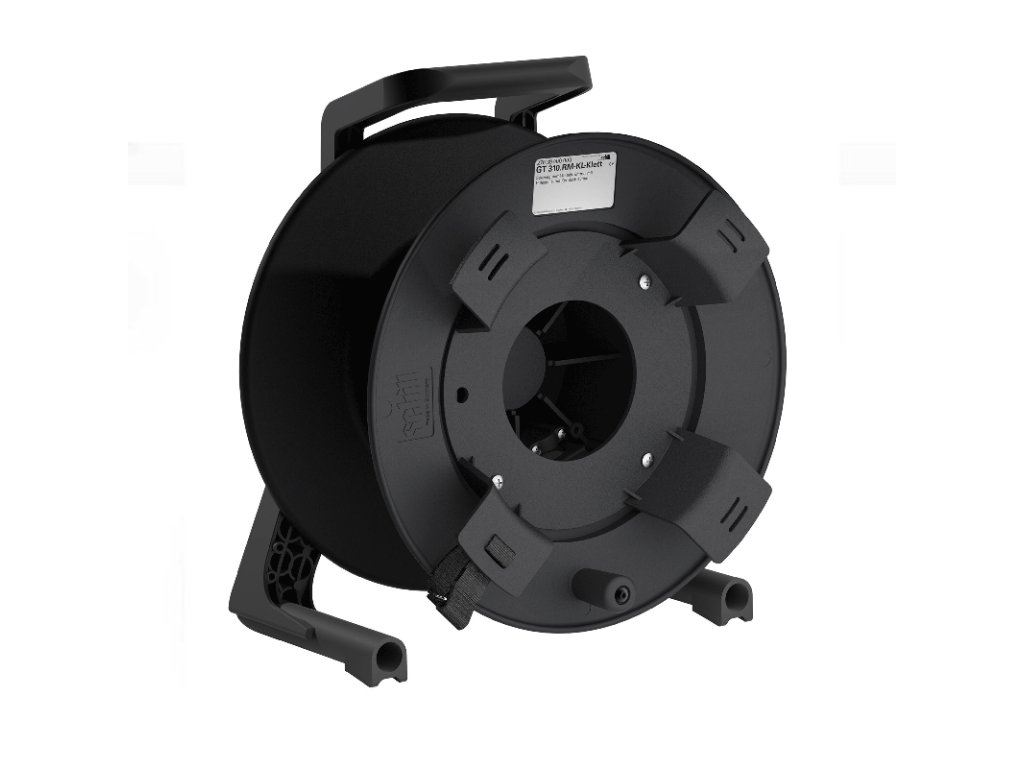

Canare L-4.5CHWS BNC (M-male) / BNC (M-male) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s BNC (M) koncovkami navinutými na bubne SCHILL. 30-40 m dlhé káble sú navinuté na bubne Schill GT 235.RM, 50-80 m dlhé káble sú navinuté na väčšomSchill GT 310.RMbubon
Jeho veľká flexibilita ho robí ideálnym pre mobilné HD použitie s vynikajúcou odolnosťou voči opakovanému ohýbaniu. Kábel má lankový stredový vodič a "High-density" dvojité opletené tienenie s vysokou hustotou a hrubou penovou izoláciou.
| Dĺžka v (m) | 405 m | 322 m | 280 m | 225 m | 87 m | 90 m |
| Prenosová rýchlosť | 177 Mbps | 270 Mbps | 360 Mbps | 540 Mbps | 1,5 Gb/s | 3,0 Gb/s |
| technické údaje | ITU-R BT.601 | SMPTE 259 miliónov | SMPTE 259 miliónov | SMPTE 344M | SMPTE ST-292 | SMPTE ST-424 |
| Použite | Kompozit PAL | 525/625 (4:3) | 525/625 (16:9) | 525/625 (4:3) p60 SDI | HD-SDI 1080i | HD-SDI 1080p |
Vlastnosti kábla Canare L-4.5CHWS:
- v súlade so špecifikáciou SMPTE 424M & 292M
- HDTV
- HD/SD-SDI video
- Analógové video PAL a NTSC
- Satelitné aplikácie
- TELCO
- Testovacie vybavenie
Parametre kábla Canare L-4.5CHWS:
- Štandardné vyrábané dĺžky: 100/200 m
- Priemer plášťa (celkový priemer) v mm:7.2
- Hmotnosť kábla v kg/100m: 6.6
- Stredový vodič - počet a priemer žíl kábla v mm: 7/0,34
- Celkový priemer stredového vodiča v mm: 1.02
- Penové dielektrikum - priemer v mm: 4,57
- Odpor stredného vodiča v Ω/100m:3.3
- Odpor vonkajšieho vodiča v Ω/100m:0,8
- Teplotný rozsah:-30 °C ~ +60 °C
- Statická kapacita v pF/m:53
- Útlm v dB/100m pri 750MHz:22.8
Vlastnosti konektora BCP-B45HW:
- Skutočný 75 ohmový dizajn s krimpovacím kolíkom a objímkou
- Vysoký výkon 1,1 alebo menej VSWR (Pomer stojatých vĺn napätia) až do 3 GHz.
- Predĺžené telo pre lepšiu manipuláciu
- Označenie polohy na tele umožňuje jednoduchú kontrolu konektora.
- Vynikajúce uchytenie kábla
- Pozlátený centrálny kolík
- Telo konektora je „odliate pod tlakom“ – dosiahnutie nižších nákladov pri vysokom výkone
- Jednoduchá montáž pomocou krimpovacieho nástroja Canare
Parametre konektora BCP-B45HW:
- Izolačný odpor pri 500V DC v Ω: >1000M
- Menovité napätie po dobu 1 minúty: 1500 V AC (rms)
- Odpor centrálneho kontaktu: < 6 m ohm
- Odpor vonkajšieho kontaktu: < 3 m ohm
- Impedancia v Ω: 75
- Telo konektora - materiál/povrch : mosadz / nikel
- Centrálny kontakt - materiál/povrch: berýliová meď / zlato
- Príruba - materiál/povrch: Die Cast AL / Nikel
- Dielektrikum - materiál: PTFE polytetrafluóretylén
Dodatočné parametre
| Kategória: | Ukončená výroba |
|---|---|
| EAN: | CV09363606060 |
| Položka bola vypredaná… | |
