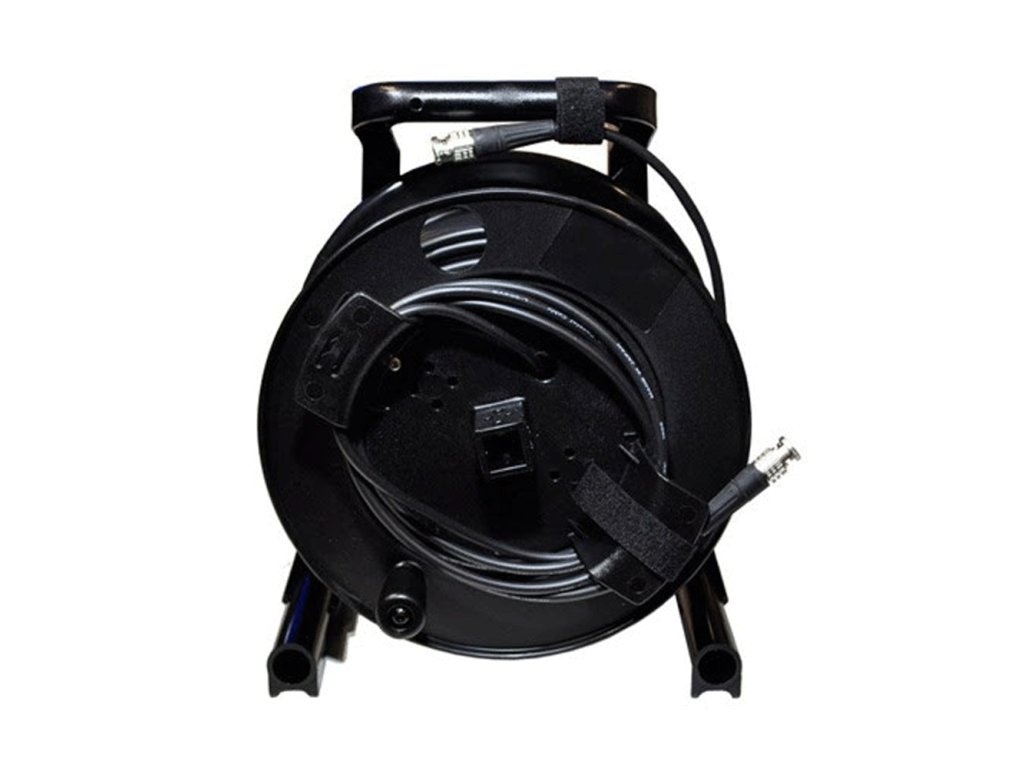

Canare 12G/3G/HD-SDI kábel na cievke s držiakom kábla 40m
Kód: AVY-CV-45W-M/M-BLK-40-2RPodrobný popis
Canare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s koncovkami BNC (M) navinutý na bubon SCHILL. Káble dlhé 30-40 m sú navinuté na bubonSchill GT 235.RM, 50-80 m dlhé káble sú navinuté na väčší bubon Schill GT 310.RM
Pre jeho veľkú flexibilitu je ideálny pre mobilné použitie HD s výbornou odolnosťou voči opakovanému ohýbaniu. Kábel má lankový centrálny vodič a dvojité pletené tienenie „High-density“ s vysokou hustotou a silnou penovou izoláciou.
| Dĺžka v (m) | 405 m | 322 m | 280 m | 225 m | 87 m | 90 m |
| Rýchlosť prenosu | 177 Mb/s | 270 Mb/s | 360 Mb/s | 540 Mb/s | 1,5 Gb/s | 3,0 Gb/s |
| Špecifikácie | ITU-R BT.601 | SMPTE 259 miliónov | SMPTE 259 miliónov | SMPTE 344M | SMPTE ST-292 | SMPTE ST-424 |
| Použitie | Kompozit PAL | 525/625 (4:3) | 525/625 (16:9) | 525/625 (4:3) p60 SDI | HD-SDI 1080i | HD-SDI 1080p |
Vlastnosti:
- v takejto špecifikácii SMPTE 424M & 292M
- HDTV
- HD/SD-SDI video
- PAL & NTSC analógové video
- Satelitné aplikácie
- TELCO
- Testovacie zariadenia
Parametre:
- Priemer plášťa (celkový priemer) v mm: 7,2
- Hmotnosť kábla v kg/100m: 6,6
- Centrálny vodič - počet a priemer žil lanka v mm: 7/0,34
- Celkový priemer centrálneho vodiča v mm: 1,02
- Penové dielektrikum - priemer v mm: 4,57
- Rezistancia centrálneho vodiča v Ω/100m: 3,3
- Rezistancia vonkajšieho vodiča v Ω/100m: 0,8
- Statická kapacita v pF/m: 53
- Útlm v dB/100m: 22,8
Vlastnosti konektora BCP-B45HW:
- Pravé 75 ohm vyhotovenie s krimpovacím pinom a objímkou
- Vysoký výkon 1.1 alebo menej VSWR (Voltage standing Wave Ratio) až do 3GHz.
- Predĺžené telo pre lepšiu manipuláciu
- Pozičná značka na tele umožňuje konektor ľahko.
- Výborné pripojenie
- Pozlátený centrálny kolík
- Telo konektora je "die-cast" - Vytvorenie ponuky ceny pri vysokom výkone
- Jednoduchá montáž pomocou Canare krimpovacieho nástroja
Parametre konektora BCP-B45HW:
- Odpor izolácie pri 500V DC v Ω: >1000M
- Menovité napätie pre 1min: 1500V AC (rms)
- Rezistancia centrálneho kontaktu: <6m ohm
- Rezistancia vonkajšieho kontaktu: <3 m ohm
- Impedancia v Ω: 75
- Telo konektora - materiál/povrch: Mosadz / Nikel
- Centrálny kontakt - materiál/povrch: Berýliová meď / Zlato
- Príruba - materiál/povrch: Die Cast AL / Nikel
- Dielektrikum - materiál: PTFE polytatrafluoretylen
Dodatočné parametre
| Kategória: | Ukončená výroba |
|---|---|
| EAN: | CV09363606060 |
| Položka bola vypredaná… | |
