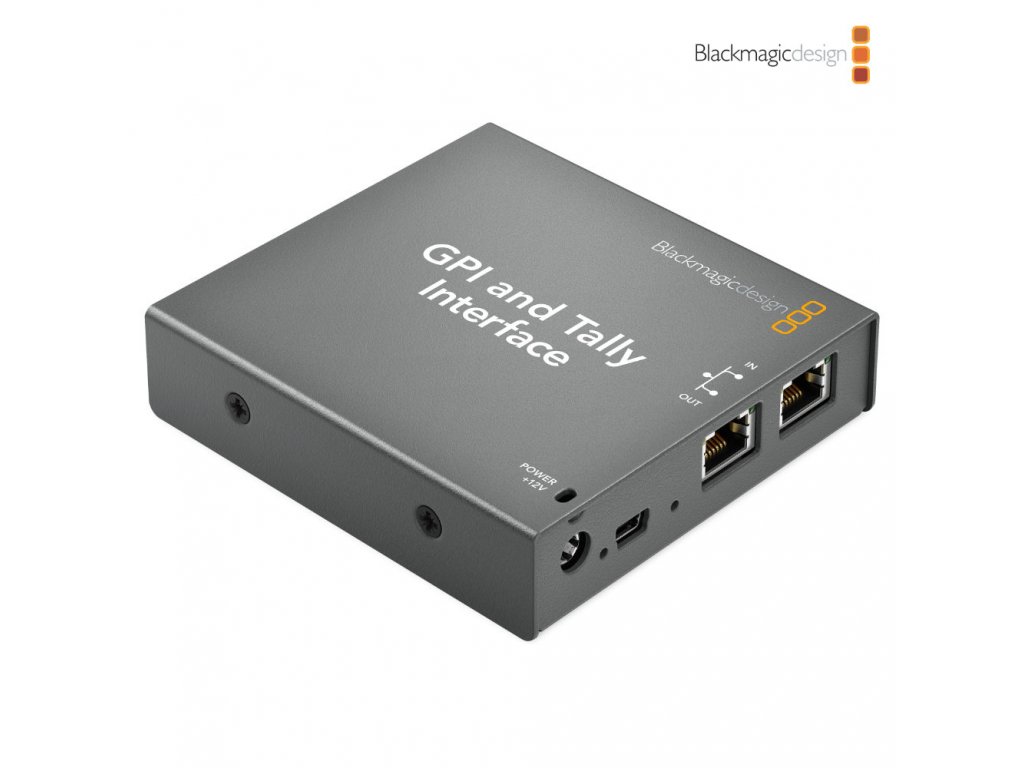

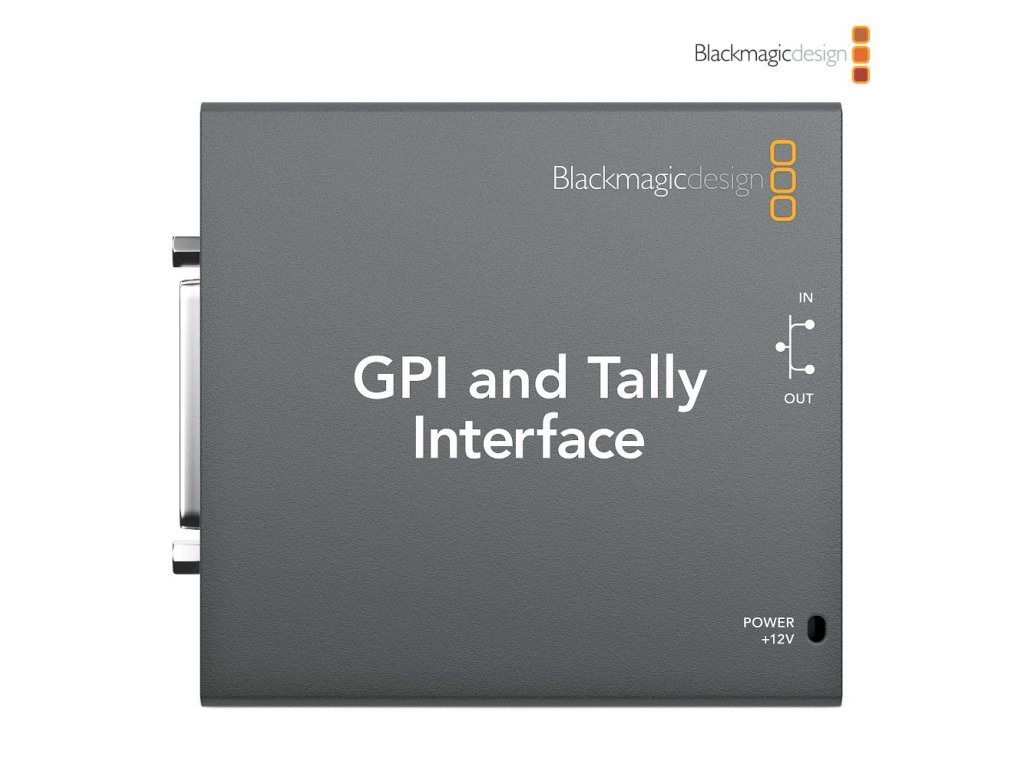

Blackmagic Design Rozhranie GPI a Tally
Kód: AVY-SWTALGPI8Podrobný popis
Pridajte signál do vášho prepínača ATEM pomocou rozhrania GPI a Tally od Blackmagic Design! Vďaka 8 výstupom pre snímanie s uzatváraním kontaktov môžete odoslať signál pre kamery, záznamníky a monitory, aby každý vedel, ktorá kamera je „vo vysielaní“! Ak potrebujete viac výstupov pre snímanie, jednoducho prepojte viacero rozhraní GPI a Tally, pretože sa pripájajú k vášmu produkčnému prepínaču ATEM cez Ethernet.
Tally a GPI pre riadiace miestnosti ATEM
Sieťové rozhranie pripája prepínač ATEM k systémom riadenia osvetlenia, kamerám, prehrávacím serverom alebo monitorom. Osem opticky izolovaných vstupov a osem reléových výstupov je možné podľa potreby rozšíriť o ďalšie jednotky.
Jednoduché ethernetové pripojenie

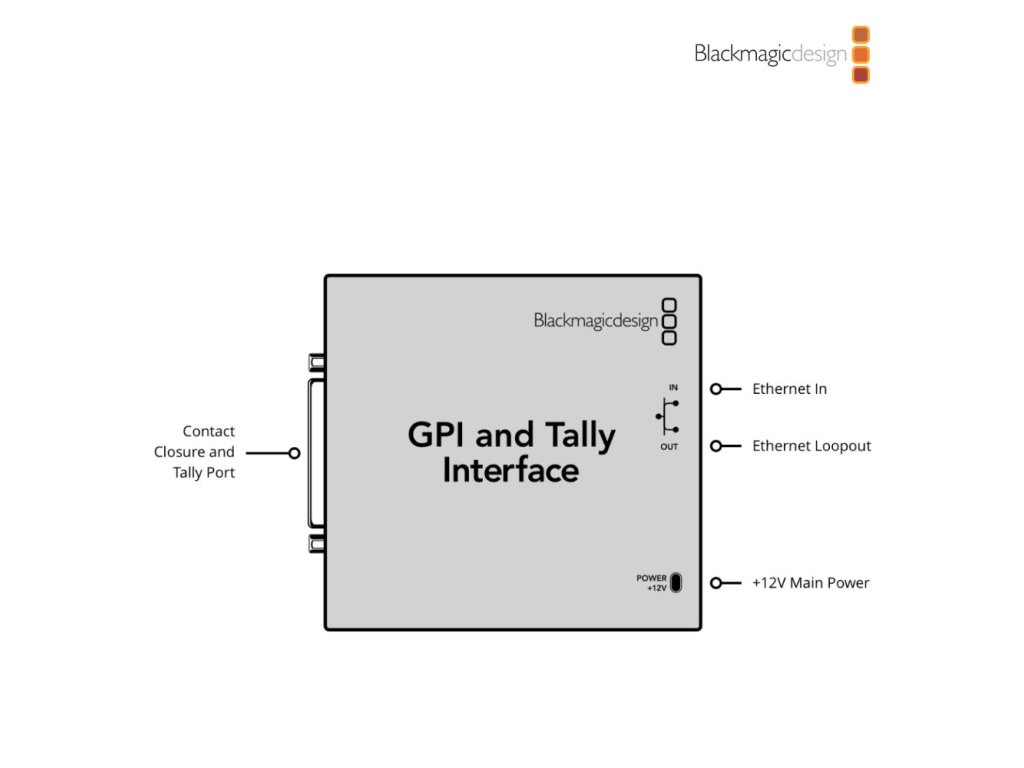

Príkazy Tally sa prenášajú z kompatibilného prepínača ATEM cez sieť Ethernet. Pripojené zariadenia sa pripájajú pomocou 25-pinového kábla D-Sub; dvojica sieťových portov umožňuje reťazové prepojenie viacerých jednotiek.
Jasná signalizácia pre celý produkčný tím
Osem signalizačných portov:Rozhranie GPI a Tally je ethernetové zariadenie s ôsmimi výstupmi s reléovými kontaktmi pre svetelnú signalizáciu z riadiacej miestnosti. Signály Tally sa odosielajú cez sieť z prepínačov série ATEM do jednotiek pripojených k rovnakej sieti.
Zariadenia, ktoré podporujú signalizáciu prostredníctvom reléových kontaktov – ako napríklad štúdiové monitory alebo kamerové reťazce – je možné pripojiť pomocou rozbočovacieho kábla. To umožňuje každému operátorovi okamžite vidieť, ktorý zdroj je práve vo vysielaní.
Pre väčšie riadiace miestnosti:K jednej jednotke je možné pripojiť až osem zariadení. Ak je potrebných viac kontaktov, je možné do ethernetovej siete jednoducho pridať ďalšie rozhrania.

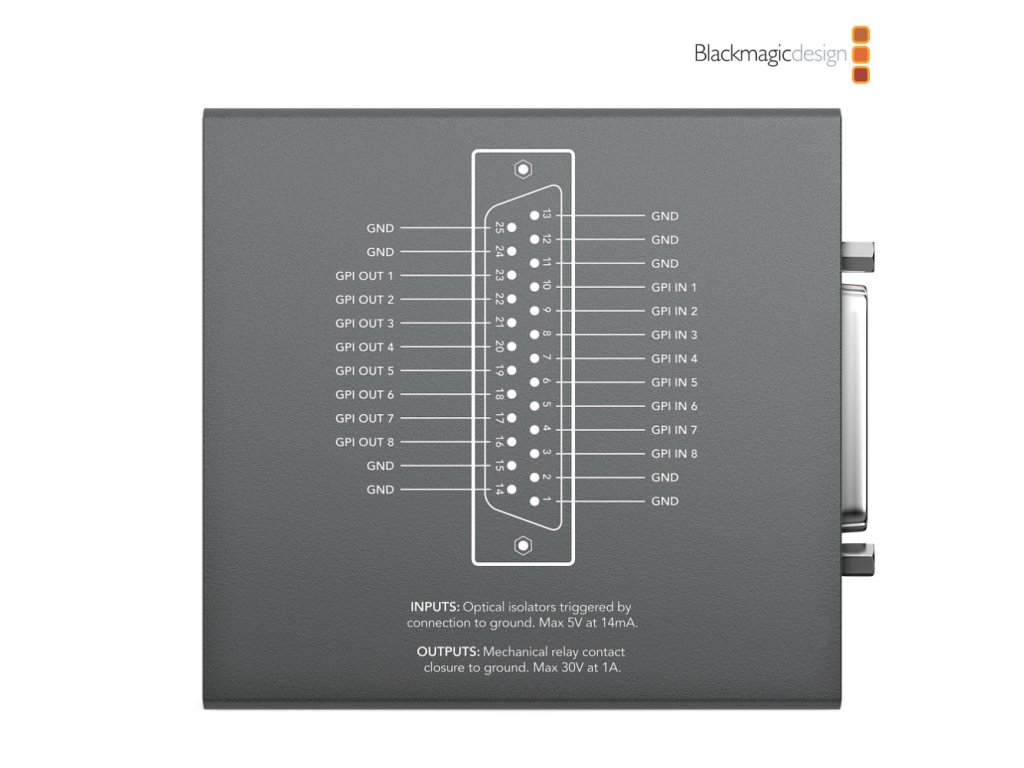

Vstupy GPI sú opticky izolované a podporujú až 5 V pri 14 mA. Reléové výstupy sú navrhnuté tak, aby spínali až 30 V pri 1 A.
- Rozhranie GPI a Tally od spoločnosti Blackmagic Design
- Univerzálny napájací zdroj
- Vstupy GPI:8× opticky izolované kontakty, max. 5 V / 14 mA
- Výstupy Tally:8× reléové kontakty, max. 30 V / 1 A
- Konektor GPI/Tally:25-kolíkový D-Sub
- Ethernet:2× 10/100Base-T s konfiguráciou pass-through
- USB:USB 2.0 pre konfiguráciu a aktualizácie
- Napájanie: 12 V DC
Dodatočné parametre
| Kategória: | Ukončená výroba |
|---|---|
| EAN: | 9338716001327 |
| Položka bola vypredaná… | |
