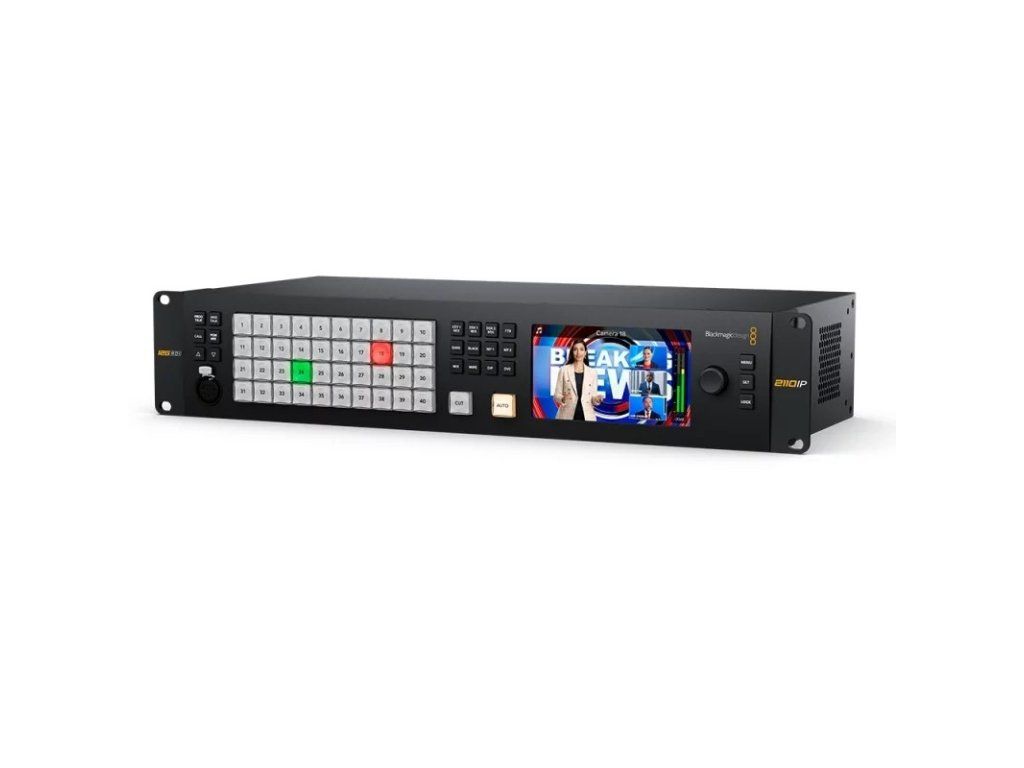

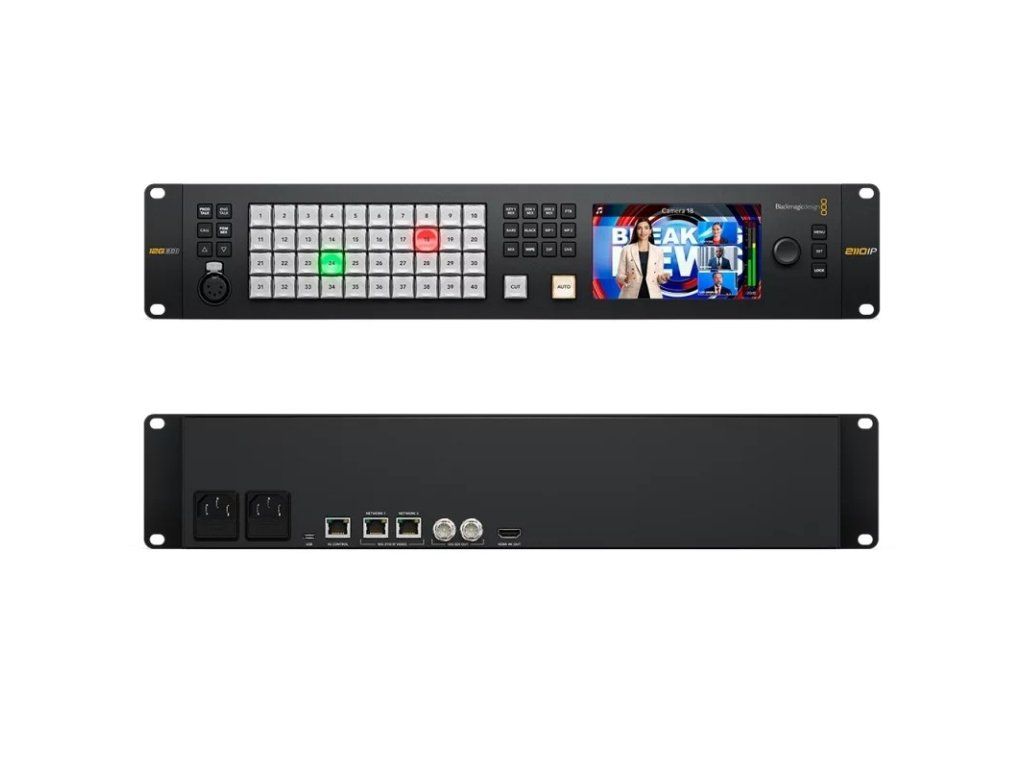

Blackmagic Design Monitorovací stojan ATEM 40

ATEM Monitoring Rack Panel je nový kombinovaný monitorovací konvertor a ovládací panel určený na použitie s prepínačmi ATEM Constellation IP pre živú produkciu. ATEM Monitoring Rack Panel prevádza SMPTE-2110 IP na HDMI a 12G-SDI pre pripojenie monitorov a zároveň obsahuje tlačidlá na prednom paneli na ovládanie prepínača, LCD displej a pripojenie pre spätnú komunikáciu.

Dizajn kamery ATEM 4 M/E Constellation IP v štýle vysielania využíva chladenie spredu dozadu, čo obmedzuje priestor dostupný pre ovládacie prvky na prednom paneli. Tento problém je vyriešený možnosťou pridania monitorovacieho panela ATEM do racku. Ponúka rovnaké ovládacie prvky ako štandardné modely ATEM Constellation SDI, ale funguje aj ako samostatný monitorovací prevodník a ovládací panel. Je vybavený dizajnom pre montáž do racku s profesionálnymi tlačidlami na ovládanie kamery ATEM 4 M/E Constellation IP. Obsahuje tiež vyhradený ethernetový port na ovládanie. Zariadenie funguje aj ako redundantný prevodník 10G Ethernet SMPTE-2022-7 na 12G-SDI a HDMI, čo umožňuje pripojenie lokálnych videomonitorov. Predný panel je tiež vybavený 5-pinovým rozhraním talkback.

Kľúčové vlastnosti:

• Monitorovací prevodník integrovaný do rackového ovládacieho panela ATEM
• Konverzia 10G Ethernet SMPTE-2110 na 12G-SDI a HDMI výstupy
• 2 redundantné 10G ethernetové porty pre kompatibilitu s SMPTE-2022-7
• Vyhradené NMOS pripojenie na smerovanie IP zdrojov
• LCD displej na prednom paneli na monitorovanie úrovne videa a zvuku
• 5-pinový konektor pre náhlavnú súpravu talkback na prednom paneli
• Dva redundantné zdroje striedavého prúdu pre spoľahlivé vysielanie
