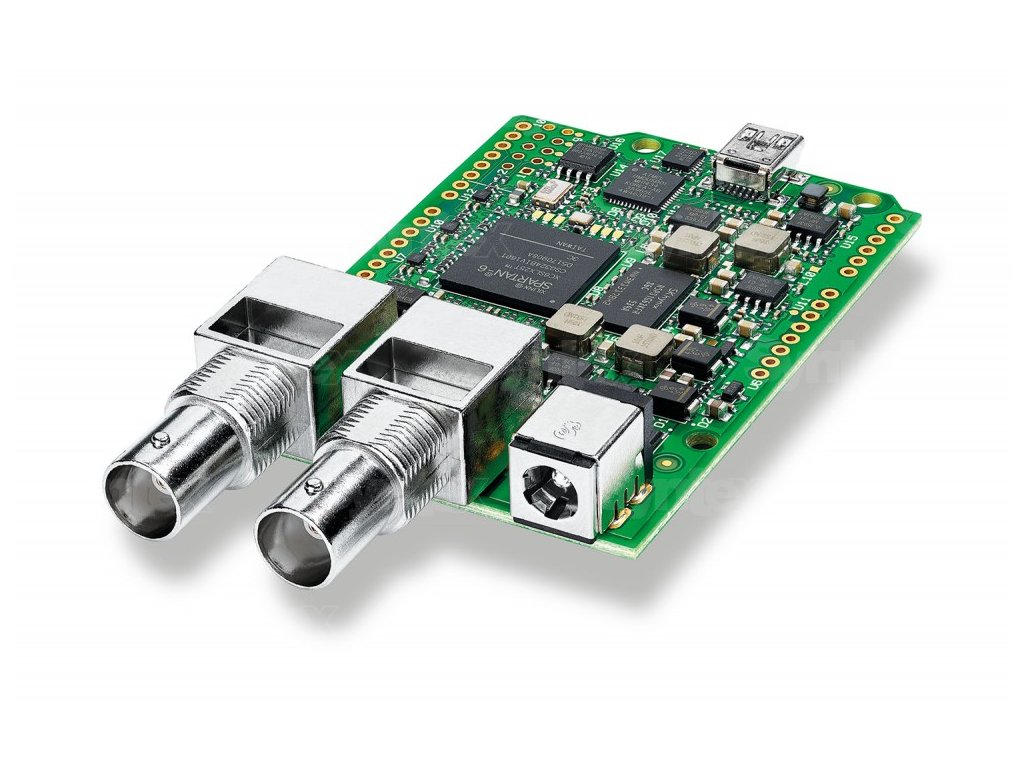

Blackmagic Design 3G-SDI Arduino Shield

Podrobný popis

Blackmagic 3G-SDI Arduino Shield umožňuje zákazníkom zostaviť si vlastné ovládače pre kamery a iné SDI zariadenia.

Vytváranie vlastných riešení na ovládanie kamier cez pripojenia SDI je náročné a vyžaduje si zručnosti v oblasti vysokorýchlostného digitálneho dizajnu. To znamená, že pre inžinierov vysielania, ktorí chcú integrovať kamery Blackmagic Design do svojich vlastných systémov, je dosť ťažké, pretože by potrebovali vybudovať hardvér založený na SDI, aby mohli tieto kamery ovládať na diaľku pomocou protokolu Blackmagic Camera SDI Control Protocol. Na vyriešenie tohto problému spoločnosť Blackmagic Design vytvorila novú rozširujúcu dosku SDI pre mikrokontroléry Arduino s názvom Blackmagic 3G-SDI Arduino Shield, aby uľahčila vysielacím inžinierom a technikom vytváranie vlastných riešení riadenia pre kamery Blackmagic Design.



Arduino je populárna platforma na prototypovanie elektroniky s otvoreným zdrojovým kódom založená na ľahko použiteľnom hardvéri a softvéri. Podobne ako Raspberry Pi, ktorý je viac zameraný na softvérových inžinierov, Arduino je často voľbou pre vývojárov hardvéru a je navrhnutý ako jednoduchší, flexibilnejší a lacnejší spôsob vytvárania všetkých druhov vlastných projektov.

Rozširujúce dosky sa vo svete Arduina nazývajú „štíty“ a spoločnosť Blackmagic Design sa rozhodla využiť túto štandardizovanú rozširujúcu schopnosť na vytvorenie svojej karty rozhrania Blackmagic 3G-SDI Arduino Shield. Blackmagic Design tiež napísal nejaký vzorový kód, ktorý ukazuje, ako Arduino komunikuje s Blackmagic 3G-SDI Arduino Shield a ako potom štít odošle ovládacie príkazy kamery do kamery.



Blackmagic 3G-SDI Arduino Shield je jednoduchá rozširujúca doska alebo „štít“, ktorý obsahuje 1 SDI vstup a 1 SDI výstup. Vstup SDI umožňuje pripojenie akéhokoľvek zdroja videa a výstup SDI je pripojený ku kamere a má v sebe zabudované príkazy riadiaceho protokolu kamery. Blackmagic 3G-SDI Arduino Shield je veľmi ľahko použiteľný vývojárom softvéru, pretože si jednoducho vyhľadá príkazy na ovládanie kamery, ktoré chcú použiť v návode na použitie a potom ich pridá do softvérového kódu Arduino, ktorý ich odošle do Blackmagic 3G- SDI Arduino Shield, ktorý sa má vložiť do prepojenia SDI.

Blackmagic SDI Control Protocol využíva prázdne miesto v dátovom toku SDI na odosielanie príkazov pre veci, ako je ovládanie kamery a objektívu, korekcia farieb, návrat programu, záznam, spätný hovor a ďalšie cez káble SDI, takže zákazníci nemusia nasadzovať ďalšie, drahé vybavenie a viesť ďalšie káble. Protokol je dobre zdokumentovaný spoločnosťou Blackmagic Design v produktových manuáloch a teraz ho podporujú aj výrobcovia tretích strán. Blackmagic SDI Control Protocol je zabudovaný do kamier Blackmagic, prepínačov ATEM, kariet DeckLink, Video Assist a hľadáčikov.

Zákazníci by si napríklad mohli postaviť jednoduchý ovládač s joystickom na vrchu štítu SDI, ktorý vysiela príkazy na ovládanie kamery na úpravu vecí, ako je zaostrenie alebo clona. Možnosti sú nekonečné a zákazníci majú teraz jednoduchý spôsob, ako vytvoriť úplne prispôsobené riešenia pre použitie s kamerami, prepínačmi, kartami a ďalšími zariadeniami Blackmagic.

Blackmagic 3G-SDI Arduino Shield prichádza ako jednoduchá obojstranná doska SDI, ktorá tiež poskytuje energiu pre Arduino. Obsahuje tiež USB konektor na aktualizáciu softvéru, keďže Blackmagic Design v budúcnosti uvoľní nové funkcie. Používa zbernicu I2C, čo znamená, že ju môžete dokonca pripojiť pomocou kábla k štítu, ak potrebujete zapadnúť do vlastného krytu.
