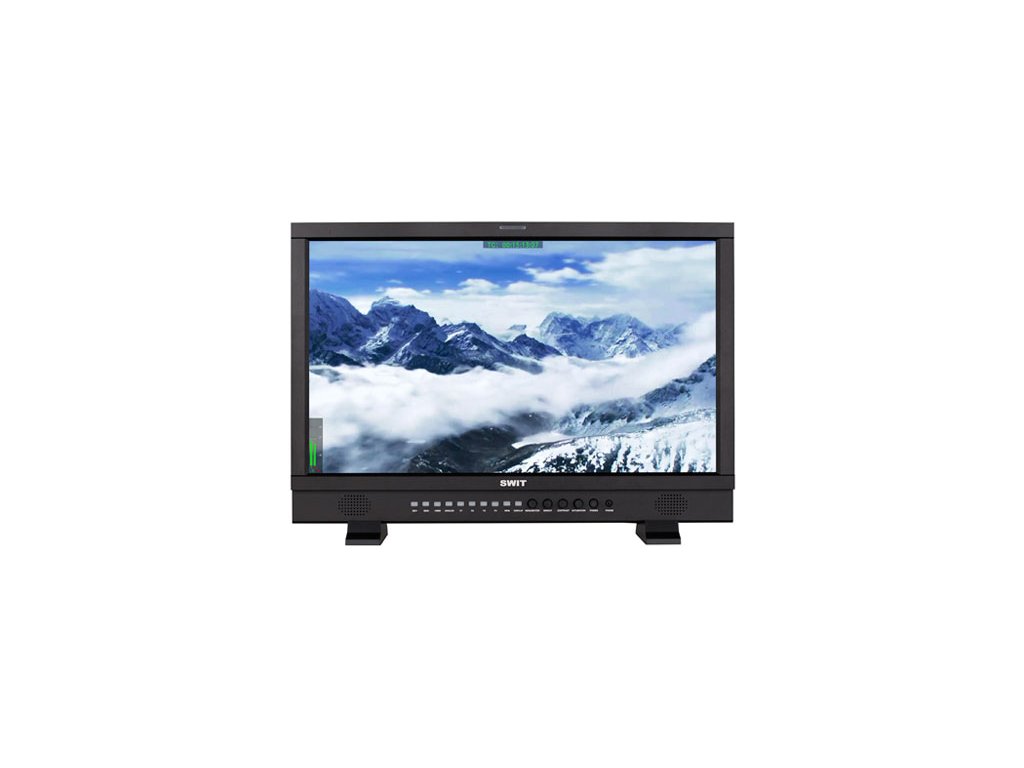

Swit S-1243FS 23,8" štúdiový HD LCD monitor

Podrobný popis

SWIT S-1243FS je 23,8" Full HD štúdiový LCD monitor s rozlíšením 1920×1080 a 2x SDI, HDMI, Y/Pb/Pr, VGA a kompozitnými vstupmi.

23,8-palcový Full HD 3GSDI&HDMI štúdiový LCD monitor

• 23,8-palcový LCD panel, rozlíšenie 1920×1080
• 2K/3G/HD/SD-SDI (x2), monitorovanie cez HDMI
• Monitorovanie Y/Pb/Pr, VGA, CVBS
• 2-kanálové vstavané audiometre s upozornením
• Vyberte ľubovoľné 2 zvukové kanály na výstup
• Asistent zaostrenia na vrchol (červený/modrý prepínač)
• AFD, časový kód, oneskorenie H/V
• Displej TSL UMD a text TALLY
• Značka bezpečnosti 4:3/13:9/14:9/15:9/1,85:1/2,35:1
• Falošná farba, R/G/B/Mono, pruhy Zebra, vnútorný farebný pruh
• Voliteľná doska batérie s V-mount / Gold mount
• Aktualizácia firmvéru USB

23,8-palcový Full HD štúdiový LCD monitor

IPS LCD panel, LED podsvietenie

S-1243FS využíva 23,8-palcový IPS (In-Plane Switching) LCD panel, rozlíšenie Full HD 1920×1080 a LED podsvietenie, kontrast 1000:1 pre presnú reprodukciu farieb. Pozorovací uhol je horizontálny: 178° / vertikálny: 178°.

Viacformátový vstup/výstup

Podporuje S-1243H
Vstup 2K/3G/HD/SD-SDI × 2
2K/3G/HD/SD-SDI slučka ×2
HDMI vstup ×1
HDMI slučka × 1
YUV vstup ×1
Vstup VGA × 1
Vstup CVBS ×1
CVBS slučka ×1
Vstup RS485 UMD × 1
RS485 UMD výstup × 1
Vstup UMD RS232C ×1
RS485 GPI vstup ×1
Ľ/P analógový audio vstup × 1

De-embed digitálneho zvuku

2-kanálový displej audiometrov + audio alarm pod SDI/HDMI

S-1243H podporuje 2-kanálové audiometre pod SDI a HDMI vstupom. Zvukový merač je zelený a pri prekročení -20 dB sa zmení na žltý a pri prekročení -9 dB na červený. De-embedded audio ch-1 a ch-2 je možné reprodukovať cez 3,5 mm konektor pre slúchadlá a reproduktor
Ak je hodnota zvuku príliš nízka alebo žiadny vložený zvuk, na paneli zvuku sa zobrazí „MUTE“ alebo „UNLOCKED“

UMD a Text-Tally Display

Protokol TSL 3.1/4.0

S-1243H podporuje zobrazenie UMD a Text-Tally protokolu TSL 3.1/4.0 s výberom adresy 1-126 TSL a zobrazením max. 8 písmen. UMD vstupy cez port RS485 alebo RS232C a výstupy cez port RS485.

Aktualizácia firmvéru USB

S-1243H poskytuje štandardný port USB na aktualizáciu firmvéru. Používatelia si môžu stiahnuť súbor s najnovším firmvérom na USB kľúč a priamo ho vložiť do monitora S-1243H na aktualizáciu bez pripojenia k PC.

Viaceré zdroje energie

AC adaptér / V-mount / Gold mount

S-1243H poskytuje 4-kolíkovú XLR zásuvku s napájaním DC 11-17V a montážnu dosku V alebo Gold pre vonkajšie použitie.

3-farebné TALLY Light

Vstupný signál RS485

Svetlo Tally má tri farby: červená, zelená a žltá. Používatelia môžu definovať kolíky portu RS485 na ovládanie svetiel TALLY.

Vstupné video formáty

S-1243H podporuje nasledujúce vstupné video formáty:
