Swit S-1173FS 17" FHD Studio Monitor with full professional functions

Podrobný popis

17" štúdiový monitor s plnými profesionálnymi funkciami, 3G SDI/HDMI, 1920*1080, vrátane stolového stojana, TSL UMD

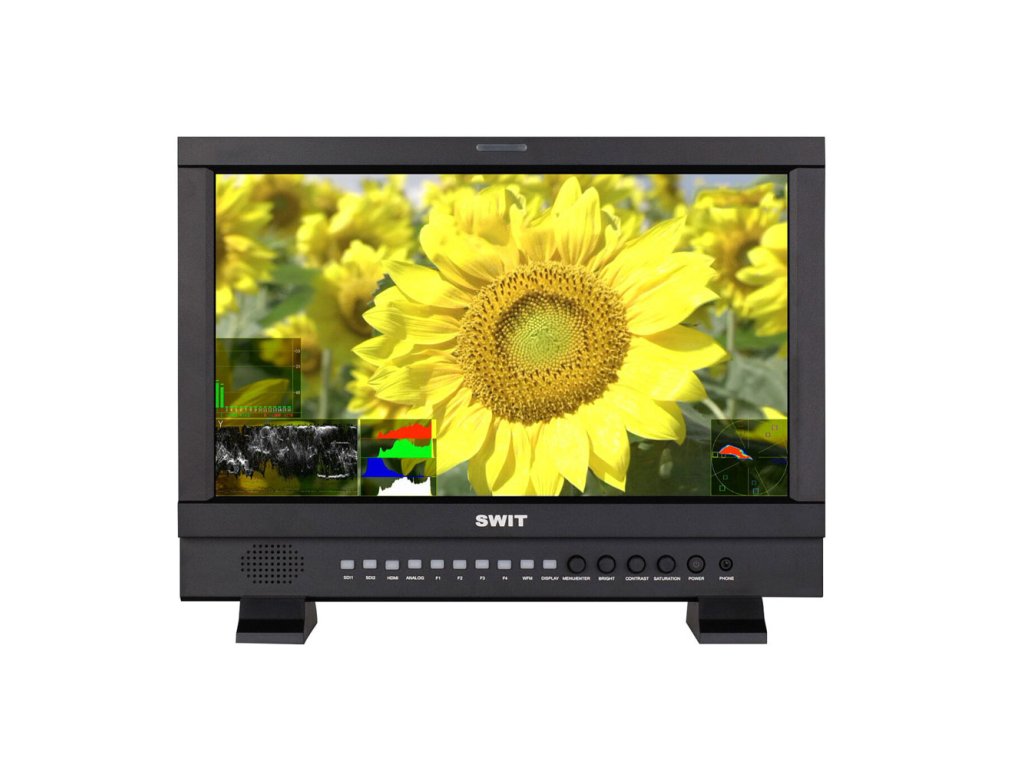

17,3-palcový Full HD štúdiový LCD monitor
AH-IPS LCD panel, LED podsvietenie

S-1173F využíva 17,3-palcový IPS (In-Plane Switching) LCD panel, rozlíšenie Full HD 1920 × 1080 a LED podsvietenie, kontrast 700:1 pre presnú reprodukciu farieb. Pozorovací uhol je horizontálny: 160° / vertikálny: 160°.

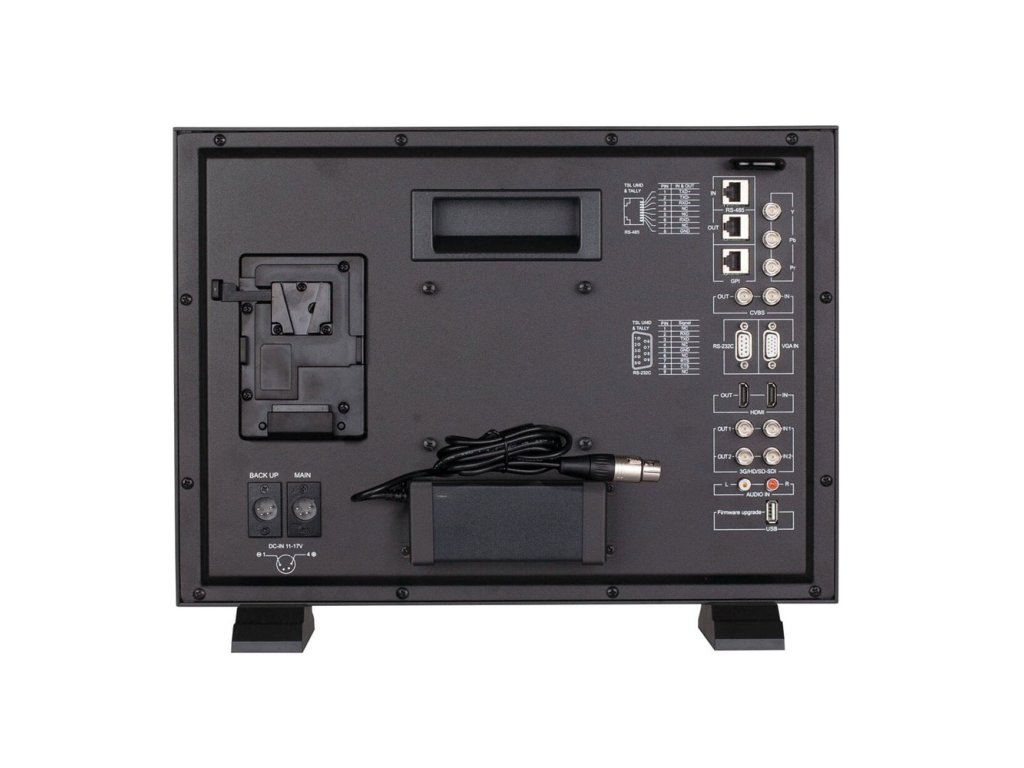

Viacformátový vstup/výstup
S-1173F podporuje:
Vstup 2K/3G/HD/SD-SDI × 2
2K/3G/HD/SD-SDI slučka ×2
Vstup HDMI® ×1
HDMI® slučka × 1
YUV vstup ×1
Vstup VGA × 1
Vstup CVBS ×1
CVBS slučka ×1
Vstup RS485 UMD × 1
RS485 UMD výstup × 1
Vstup UMD RS232C ×1
RS485 GPI vstup ×1
Ľ/P analógový audio vstup × 1

Vzor asistenta analýzy videa
Priebeh / vektorový rozsah / histogram

S-1173F podporuje vzory asistenta video analýzy, ktoré zahŕňajú: priebeh (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y), na konverziu informácií o kvalite digitálneho videa (Luma, Farba , Sýtosť atď.) na vzory a vzory je možné zapnúť/vypnúť jednotlivo, vybrať polohu zobrazenia (hore/dole/vľavo/vpravo), veľkosť, farbu a priesvitnosť.

Zabudované monitorovanie zvuku
Až 16-kanálové merače s upozornením a výberom výstupu

S-1173F podporuje zabudovaný displej audiometrov SDI-16ch a HDMI®-8ch so značkami a abnormálnymi zvukovými upozorneniami. Používatelia si tiež môžu vybrať ľubovoľný 2-kanálový zvuk na výstup cez 3,5 mm konektor alebo reproduktory. Pozíciu vzoru audiometra je možné vybrať z možností Nahor/Nadol/Doľava/Doprava a môžete si vybrať zobrazenie iba 2 kanálov, 8 kanálov a celých 16 kanálov. Na výber sú aj značky mierky, výstražné informácie a priesvitnosť vzoru audiometra.

UMD a Text-Tally Display
Protokol TSL 3.1/4.0

S-1173F podporuje zobrazenie UMD a Text-Tally protokolu TSL 3.1/4.0 s výberom adresy 1-126 TSL a zobrazením max. 8 písmen. UMD vstupy cez port RS485 alebo RS232C a výstupy cez port RS485.

Peaking, R/G/B/Mono only, Zebra, False color
Časový kód, oneskorenie H/V, AFD, značky mierky

Kalibrácia farieb 3DLUT
Zabudované De-Log LUTs a User LUT upload

Podpora presnej kalibrácie farieb 17x17x17 3DLUT. Pomocou profesionálneho analyzátora farieb (napr. KONICA MINOLTA CA310) a kalibračného softvéru 3DLUT (napr. SpectralCal CalMAN5) zmerajte a vygenerujte súbor kocky 3DLUT, ktorý nahráte do monitora pomocou USB kľúča.
Monitor má tiež vstavané záznamy kamier do LUT konverzie Rec 709, vrátane Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm.
Môžete importovať vlastné 3DLUT na monitorovanie pomocou USB kľúča.

Aktualizácia firmvéru USB
S-1173F poskytuje štandardný port USB na aktualizáciu firmvéru. Používatelia si môžu stiahnuť
súbor s najnovším firmvérom na USB kľúč a priamo ho vložte do monitora S-1173F na aktualizáciu bez pripojenia k PC.

Viaceré zdroje energie
AC adaptér / V-mount / Gold mount

S-1173F poskytuje 4-kolíkovú XLR zásuvku s DC 11-17V napájacím vstupom a V-mount alebo Gold montážnu dosku pre vonkajšie použitie.

3-farebné TALLY Light
Vstupný signál RS485

Svetlo Tally má tri farby: červená, zelená a žltá. Používatelia môžu definovať kolíky portu RS485 na ovládanie svetiel TALLY.

• 17,3-palcový LCD panel, rozlíšenie 1920×1080
• 2K/3G/HD/SD-SDI (x2), monitorovanie HDMI®
• Monitorovanie Y/Pb/Pr, VGA, CVBS
• Kalibrácia farieb 3DLUT 17x17x17
• Vstavané viacnásobné de-log 3DLuts
• Odovzdanie používateľských LUT cez USB
• 16-kanálové vstavané audiometre s upozornením
• Vyberte ľubovoľné 2 zvukové kanály na výstup
• Tvar vlny Y/Cb/Cr/R/G/B a jeden riadok
• Vektorový rozsah, histogram R/G/B/Y
• Asistent zaostrenia na vrchol (červený/modrý prepínač)
• AFD, časový kód, oneskorenie H/V
• Displej TSL UMD a text TALLY
• Značka bezpečnosti 4:3/13:9/14:9/15:9/1,85:1/2,35:1
• Falošná farba, R/G/B/Mono, pruhy Zebra, vnútorný farebný pruh
• Voliteľná doska batérie s V-mount / Gold mount
• Inštalácia do 19-palcového stojana, výška 7U
• Aktualizácia firmvéru USB
