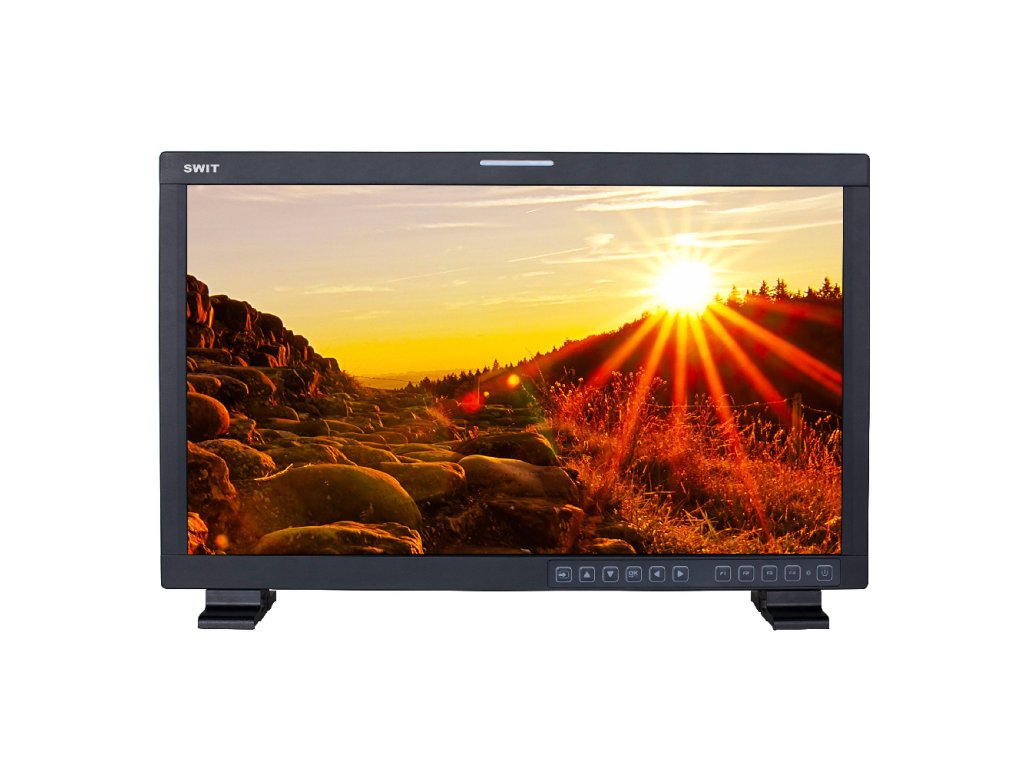

Swit Monitor FM-21HDR

Podrobný popis

SWIT FM-21HDR je 21,5" produkčný monitor s vysokým jasom HDR s 8-bitovým LCD panelom s rozlíšením Full HD 1920 x 1080 pixelov a interným 12-bitovým spracovaním. Monitor obsahuje 3G/HD/SD-SDI, HDMI a kompozitné vstupy, množstvo ďalších funkcií a je vhodný aj na monitorovanie HDR signálu (HLG/BT.2100 & SMPTE ST 2084/Dolby vision PQ).

SWIT FM-21HDR je 21,5" vysokosvietivý (High Bright) HDR produkčný monitor s 8-bitovým LCD panelom s plným HD rozlíšením 1920x1080 pixelov a interným 12-bitovým spracovaním. Monitor obsahuje 3G/HD/SD-SDI, HDMI a kompozitný vstup, množstvo ďalšie funkcie a je vhodný aj na monitorovanie HDR signálu (HLG/BT.2100 & SMPTE ST 2084/Dolby vision PQ).

Základné vlastnosti HDR monitor SWIT FM-21HDR:

• 21,5-palcový, 1920 × 1080, 8-bitový LCD, 12-bitový proces, vysoký jas 1000 nitov
• Monitorovanie 3G/HD/SD-SDI, HDMI, CVBS
• HDR: HLG/BT.2100 & SMPTE ST 2084/Dolby vision PQ
• Zabudované viac kamier De-log LUTs a DIT LUTs nahrávanie cez USB
• Tvar vlny / Vektor / Histogram / 16-kanálové audio metre / Časový kód
• Peaking / Asistent zaostrenia / Exposure assist / Zebra / Blue only
• Anamorfné odtláčanie / Viacnásobné značky
• Prenosný, ľahký a C-stojan

21,5-palcový 10-bitový FHD LCD

Monitor FM-21HDR využíva 21,5-palcový LCD panel s LED podsvietením a vysokým jasom 1000 nitov. Natívne rozlíšenie je Full HD 1920×1080, kontrast 1000:1 a pozorovací uhol je horizontálne: 178° / vertikálne: 178

Vstupné/výstupné rozhrania

• 3G-SDI, HDMI
• Monitor FM-21HDR podporuje:
• Vstup 3G/HD/SD-SDI × 2
• Slučkový výstup 3G/HD/SD-SDI × 1
• Vstup HDMI 1.3 × 1
• 3,5 mm analógový audio vstup × 1
• 3,5 mm analógový audio výstup × 1
• Vstup RS485 UMD × 1
• RS485 UMD výstup × 1
• Vstup USB-A LUT/firmvér × 1

Možnosť HDR

Vďaka vysokému jasu 1000 nitov dokáže FM-21HDR zobraziť obraz HLG a Dolby Vision PQ HDR prepnutím kriviek HDR pre rôzne kamery
Podpora:

Vstavané De-log 3DLUT

Odovzdanie kocky 3DLUT používateľa DIT

FM-21HDR poskytuje viac ako 20 De-log 3DLUT na konverziu režimu záznamu na REC709 pre všetky hlavné kamery
Obsahuje ARRI, RED, SONY, Panasonic, Canon, JVC, BMD, FujiFilm, GoPro, DJI. A používateľskú kocku 3DLUT alebo kalibrovanú kocku 3DLUT je možné nahrať pomocou USB kľúča.

Vzor asistenta analýzy videa

Priebeh / vektorový rozsah / histogram

FM-21HDR podporuje vzory asistenta video analýzy zahŕňajúce: priebeh (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y), na konverziu informácií o kvalite digitálneho videa (Luma, Farba , Sýtosť atď.) na vzory a vzory je možné zapnúť/vypnúť jednotlivo, zvoliť polohu zobrazenia (hore/dole/vľavo/vpravo), veľkosť, farbu a priesvitnosť.

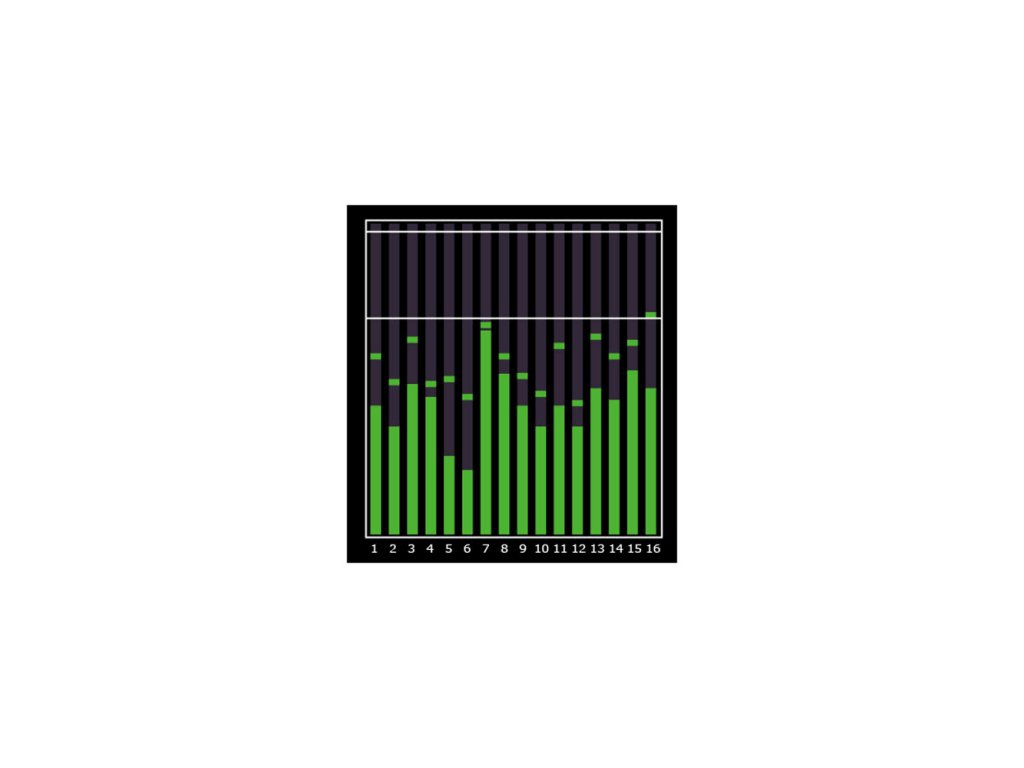

Zabudované monitorovanie zvuku

Až do 16-kanálových metrov

Monitor môže zobrazovať 16-kanálové vstavané audiometre
Režim zobrazenia môže byť
1. CH1-2
2. CH1-16
3. CH1-4 a CH5-8
4. CH1-4 a CH9-12
5. CH1-4 a CH13-16
6. CH5-8 a CH9-12
7. CH5-8 a CH13-16
8. CH9-12 a CH13-16

Funkčné klávesy Priradiť

4 Obnovenie používateľských predvolieb funkčných klávesov

K dispozícii sú 4 F-klávesy na priradenie rôznych funkcií a môžete vykonávať nezávislé priradenia a obnoviť v 4 užívateľských profiloch
Dlhým stlačením tlačidla F1/U1, F2/U2, F3/U3, F4/U4 vyvoláte používateľa 1/2/3/4 s rôznymi priradeniami F1/2/3/4.

Anamorfné odtláčanie

Umožňuje vytlačiť obraz z fotoaparátu pomocou anamorfickej šošovky, formáty strán:
16x9,
4x3,
x1.3 Anamorphic De-Squeeze
x2.0 Anamorphic De-Squeeze
x2.0 MAG Anamorphic De-Squeeze

TSL UMD a TALLY

FM-21HDR podporuje UMD displej s protokolom TSL 3.1 a 4.0 a predné svetlo TALLY cez port RJ45 (RS485) na zadnom paneli, vstup a výstup
Dostupné funkcie sú:

Rôzny príkon

V-mount / 4-pin XLR / AC

FM-21HDR poskytuje 11-17V 4-pinový XLR vstup a 100-240V AC vstup. Doska V-mount je predinštalovaná, takže môžete pripojiť V-mount batériu na napájanie monitora cez D-tap na 4-kolíkový XLR kábel. Spotreba energie je 48W.

• 3G-SDI, HDMI
• Monitor FM-21HDR podporuje:
• Vstup 3G/HD/SD-SDI × 2
• Slučkový výstup 3G/HD/SD-SDI × 1
• Vstup HDMI 1.3 × 1
• 3,5 mm analógový audio vstup × 1
• 3,5 mm analógový audio výstup × 1
• Vstup RS485 UMD × 1
• RS485 UMD výstup × 1
• Vstup USB-A LUT/firmvér × 1
• ARRI Log-C HLG Rec2020
• ARRI Log-C PQ Rec2020
• Canon C-log2Cin HLG Rec2020
• Canon C-log2Cin PQ Rec2020
• Canon C-log3Cin HLG Rec2020
• Canon C-log3Cin PQ Rec2020
• Panasonic V-Log HLG Rec2020
• Panasonic V-Log PQ Rec2020
• RED L3G10 HLG Rec2020
• ČERVENÁ L3G10 PQ Rec2020
• SONY S-Log3 Cin HLG Rec2020
• SONY S-Log3 Cin PQ Rec2020
• SONY S-Log3 SG3 HLG Rec2020
• SONY S-Log3 SG3 PQ Rec2020

Štandardné balenie obsahuje
1x sklopná slnečná clona
1x ochranné sklo LCD
1x V-montážna doska
1x D-tap na 4-pinový XLR kábel

Voliteľný nákup
Adaptér na stojan C (TA-C10)
Vešiak na príslušenstvo (TA-M10)
