Skaarhoj Prepojenie ETH-GPI

Podrobný popis

Nastavenie I/O zariadenia nebolo nikdy také flexibilné. Pripojte a ovládajte čokoľvek z vašich kontroliek, spúšťajte rutiny prepínača ATEM, ovládajte HyperDeck, zmeňte rozsahy na SmartScope Duo a smerujte vstupy/výstupy na VideoHub. Definovanie parametrov – jednoduchých alebo viacerých – pre vstupy/výstupy je mimoriadne rýchle vďaka štruktúre rozbaľovacej ponuky v OS UniSketch. Pripojte a ovládajte až 8 zariadení súčasne!

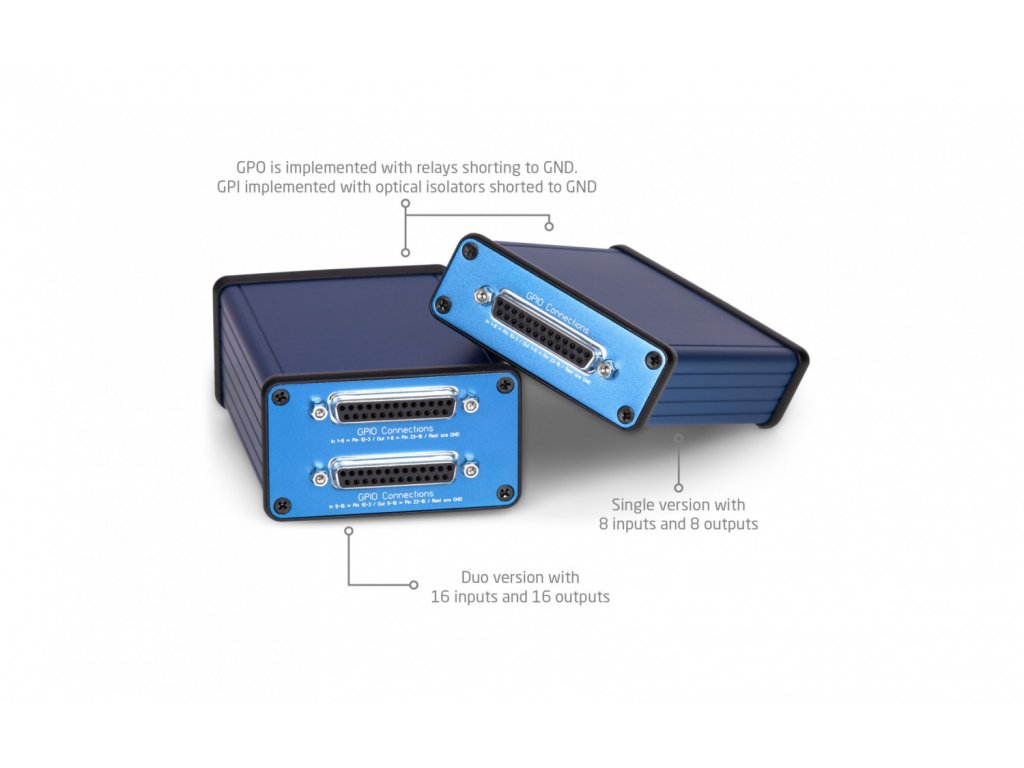

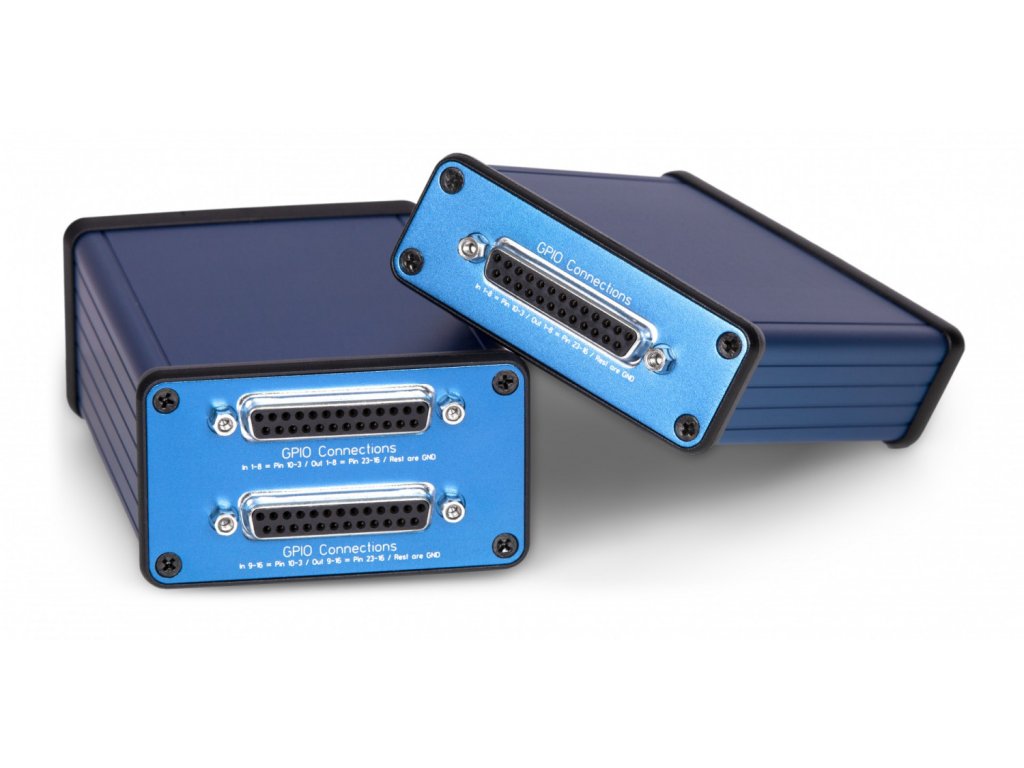

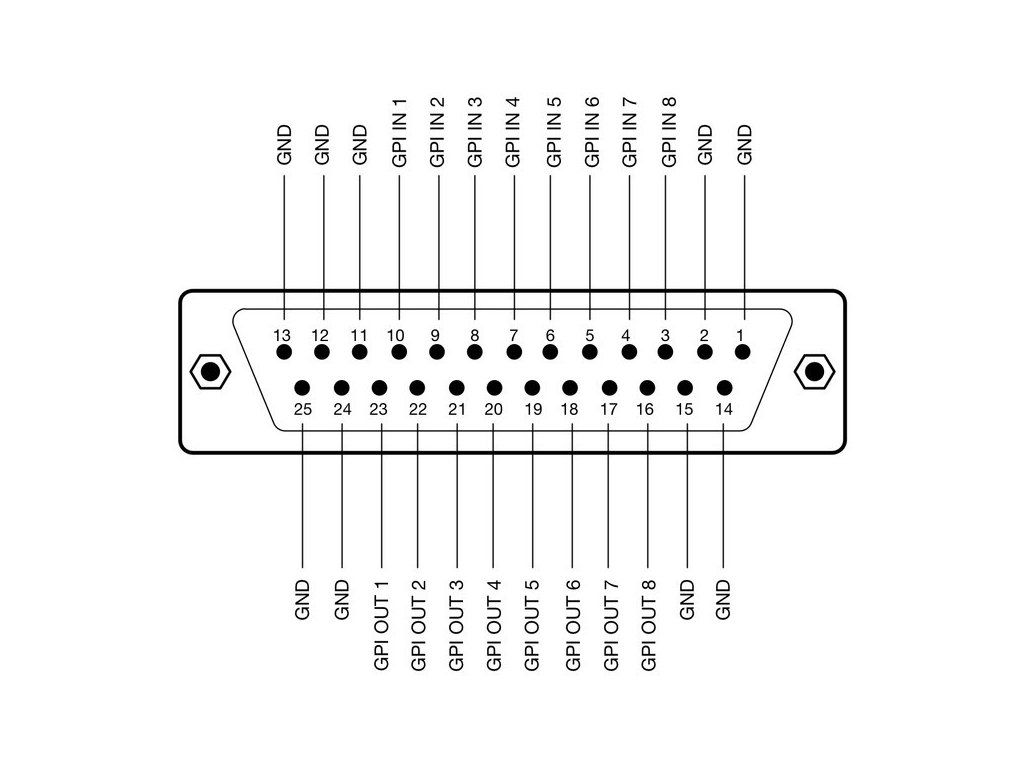

Univerzálne I/O ovládače ponúkajú 8/16 vstupov a 8/16 výstupov, všetky sú elektricky oddelené kvalitnými relé a optočlenmi. GPO je implementované s relé skratovanými na GND. GPI implementované s optickými izolátormi skratovanými na GND.

Prosím, všimnite si: Regulátory SKAARHOJ so vstupmi GPI akceptujú otvorený kolektor a reléové výstupy (pritiahnuté na GND). Predvolený konektor HD15 na TriCaster TC1 neposkytuje priamy pracovný signál do ETH-GPI Link. Je potrebná konverzia 5V potenciálu na GND.
