Share 304S Pro

Podrobný popis

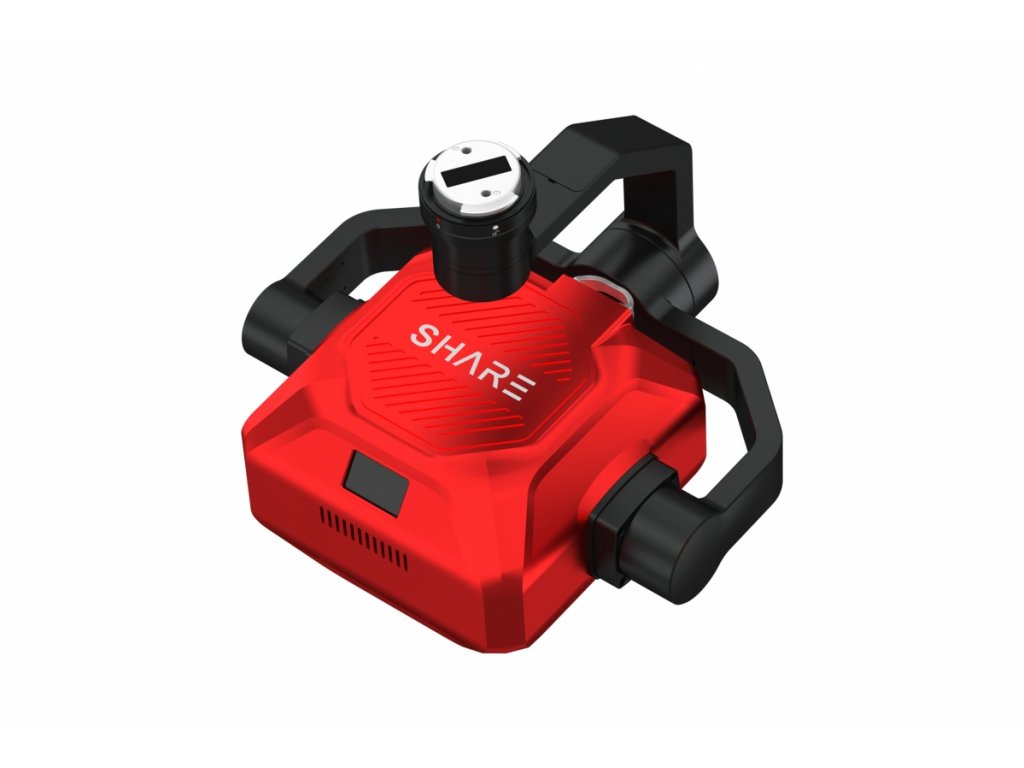

Mapovacia kamera Share 304S Pro

Prepínateľné zobrazenie prenosu obrazu. Protokol USB 3.2 Gen2: rýchlosť kopírovania dát 800 MB/s. Nová konštrukcia rozhrania kardanového hriadeľa umožňuje jednoduchú demontáž a pripojenie k iným dronom. Nová konštrukcia modulu objektívu zabezpečuje ostrosť okolo okrajov obrazu. Nová odolná konštrukcia zabezpečuje úroveň ochrany modulu kamery pred prachom. Stabilnejší a bezpečnejší - nový modul kamery, nový konštrukčný dizajn, prepínateľný displej na prenos obrazu. Akceptuje viac projektov a aplikácií - ohnisková vzdialenosť 30 m. Vylepšená kompatibilita - pripojenie k viacerým dronom VTOL a multirotorom. Menšia potreba energie - dlhší čas letu a nižšia tvorba tepla. Nižšie popredajné náklady - 1 000 000-násobná životnosť clony umožňuje 9 hodín dennej prevádzky - Nastaviteľné parametre / režimy vysokej citlivosti a nízkej hlučnosti.

Vysokorýchlostný full frame obrazový senzor

Kamera integruje najnovší full frame obrazový senzor Sony Imx455 s vysokým rozlíšením a veľkosťou pixelu 3,76 μm, viac ako 61 MP v každom uhle pohľadu a celkom viac ako 305 MP efektívnych pixelov.

Profesionálny SGS Global Mapping Shutter

Závierka je integrovaná s vysokokorýchlostnou tieniacou čepeľou Kimoto s dvojitou štruktúrou na zníženie koeficientu trenia, dosahujúcu životnosť uzávierky až 1 miliónkrát väčšiu.

Nová verzia profesionálneho mapovacieho objektívu

Prvotriedny objektív S-ML 2.0 integruje viacvrstvovú optiku s nízkym rozptylom LD, viacvrstvové vylepšené nano-pokrytie a filtrované UV a IR pásma potláčajú odlesky a jasne zobrazujú detaily objektu zaslaného silného.

Nezávislá časová kalibrácia uzávierky

Každá uzávierka kamery je pred opustením továrne individuálne časovo kalibrovaná. Odchýlky sú kontrolované na úrovni mikrosekúnd tak, aby bolo zaistené synchronizované spúšťanie kamery.

Technika TimeSync 2.0

Algoritmus synchronizácie času TimeSync 2.0 je implementovaný pre dosiahnutie synchronizácie času na úrovni mikrosekúnd medzi riadením letu, kamerou jedného pohľadu, stabilizátorom a Rtk. Súčasne spúšťa päť kamier, okamžite vypočítava polohu a informácie o náklone s vysokou presnosťou Pos. To výrazne zvyšuje presnosť bez nutnosti kontrolných bodov na povrchu.

Prenos obrazu v 5 pohľadoch

Dynamický Bitstream prenos obrazu v 1080P umožňuje sledovať pracovný stav kamery, prepínať medzi 5 pohľadmi a automaticky upravovať Bitstream na základe vzdialenosti tak, aby bola zaistená čistota vizuálu.

Automatická úprava vyváženia bielej

Vyváženie bielej je kalibrované nezávisle počas výroby modulu kamery, v kombinácii s vynikajúcim algoritmom korekcie farieb od Share zaisťuje stabilnú kvalitu leteckých fotografií a jednotnú farbu obrazu.

Všestranná adaptácia na open source

Kompatibilné s rôznymi open source systémami riadenia letu, stabilizátor a kamera môžu byť znovu vyvinuté pre sledovanie stavu prevádzky kamery, ovládanie kamery, prenos dát, prenos obrazu, bez nutnosti kontrolných bodov na zemskom povrchu (Gcps) a ďalšie funkcie pomocou vývoja Sdk, čo umožňuje funkčnú adaptáciu pre rôzne montážne platformy.

Rýchlosť kopírovania dát 800 Mb/s

Užívatelia môžu načítať dáta pomocou kábla typu C bez pripojenia k dronu. Rýchlosť kopírovania 800 Mb/s zvyšuje efektivitu misie.

Technické parametre:

• Veľkosť: 130*130*99,5 mm; 182,5*203*194,6 mm s kardanom
• Hmotnosť: ~830 g ~1280 g (s gimbalom)
• Trieda IP: 1P5X
• Podporované modely UAV: DJIM300 RTK, iné platformy s pevnými krídlami a multirotory
• Externý jednosmerný prúd 12-50 V
• Rozhranie DJI Skyport a bežné rozhranie
• Efektívne pixely: Jednotlivé oko > 61 MP, 305 MP celkovo
• Snímač: Veľkosť snímača: 36*24 mm (Full Frame); veľkosť pixelov: 3,76 µm
• Veľkosť obrazu: 9564*6376 px
• Ukladanie údajov: Súbor fotografie/POS s informáciami GPS a parametrami fotoaparátu
• Ohnisková šošovka: Uhlopriečka: 56 mm, normálny náraz: 40 mm
• Uhlopriečka: 45 stupňov
• Rozsah ISO: 50-200; 50-400; 50-640; 50-800; 50-1000; 50-1600
• Rýchlosť uzávierky: 1/500, 1/640, 1/800, 1/1000, 1/1250
• Životnosť uzávierky: S-GS globálna uzávierka, životnosť 1 mil.
• Veľkosť clony: Pevná clona F5,6
• Kapacita pamäte: 1,5 mm: Modul na ukladanie údajov je zasúvateľný a odnímateľný s kapacitou 1280 GB
• Prenos snímok: Prepínateľný prenos obrazu s 5 zobrazeniami
• Nastavenie parametrov: Podpora nastavenia ISO, vyváženia bielej, farebného režimu, rýchlosti uzávierky a ďalších parametrov; podpora nastavenia parametrov pomocou aplikácie DJI Pilot
• Kopírovanie údajov: Kopírovanie údajov pomocou modulu čítačky, rýchlosť kopírovania môže dosiahnuť 800 MB/s
• Prevádzkový režim: Spustenie: ovládanie letu / izometrická spúšť / izochrónna spúšť
• Stabilný systém: 3-osý gimbal (náklon, natáčanie, otáčanie)
• Spôsob inštalácie: Integrované rozhranie na rýchle uvoľnenie
• Rozsah otáčania gimbalu: Náklon -120° až +45°; natáčanie: ±25°; rotácia: ±160°
