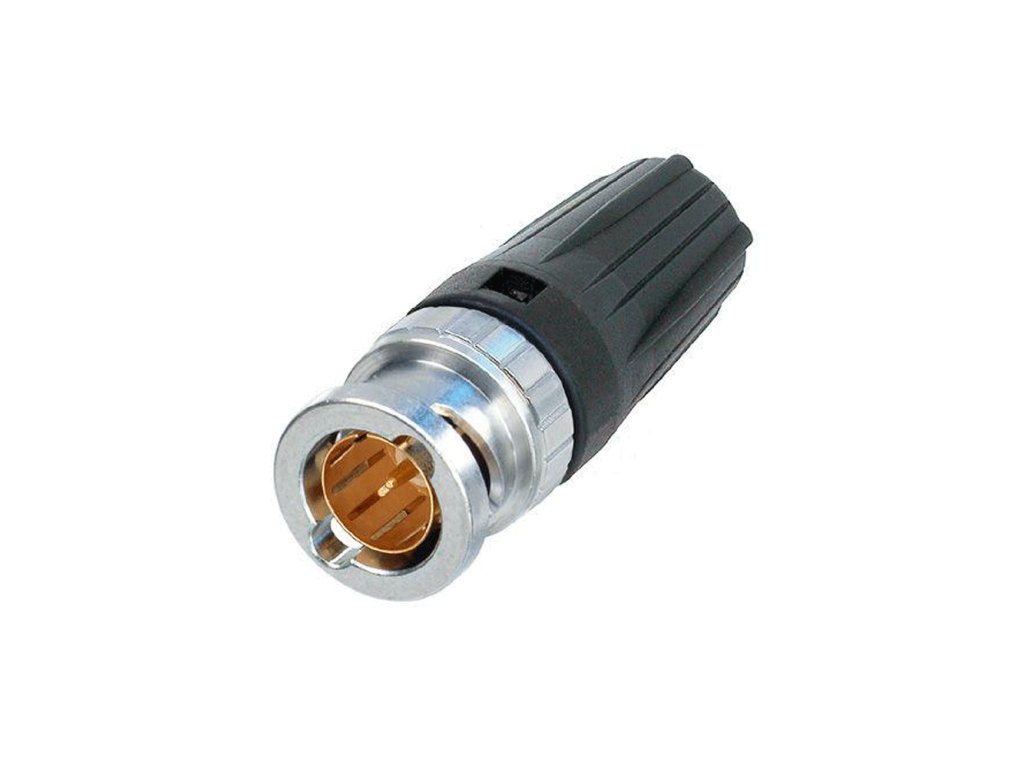

Neutrik NBNC75BTU11 zadný TWIST HD BNC konektor

Zadný TWIST HD BNC káblový konektor ponúka skutočný 75 ? dizajn a je dokonale vhodný pre HD aplikácie.
Patentovaná zadná TWIST topánka zaručuje ľahký prístup aj pri aplikáciách s vysokou hustotou a ponúka farebné kódovanie.

Vhodné káble:
Belden 1694A (ANH), Bryant BD SD11,Canare L-4.5CHD, Canare L-4.5CHWS, Clark Wire CD7506-0, CommScope 5765, Gepco VSD2001, Suhner S05163-02, Suhner S05133-07, Percon VK77

Veľkosť krimpovania:

• Pin: 1,6 mm (štvorcový)
• Štít: 7,36 mm (hex)

Vlastnosti a výhody

• „princíp zadného TWIST“ zamykanie/odomykanie pomocou ľahko dostupnej topánky soft touch (patent DE 100 48507)
• Ideálne pre zapustené priečky, kde môže byť problémom prístup k „hlave“ konektora. Tieto konektory sa otáčajú zozadu a nie spredu.
• Skutočný 75 ? dizajn spĺňa prísne požiadavky HDTV / DVD
• Predná oblasť: Zabraňuje nakloneniu v dôsledku bočných síl, aby sa chránili kontakty pred deformáciou. Garantuje životnosť min. 1000 párovacích cyklov!
• Priliehavá stredová kolíková vložka poskytuje hmatovú spätnú väzbu Technológia krimpovania štítu a plášťa zabraňuje problémom s odkrytým uzemňovacím opletením na káblových zostavách
• Vynikajúca ochrana a uchytenie káblov Precízne švajčiarske opracované mosadzné diely pre vynikajúcu odolnosť
• Príslušenstvo zahŕňa farebne označené čižmy v 10 štandardných farbách, krimpovací nástroj a matrice

Technická informácia

• Názov produktu: NBNC75BTU11
• Typ pripojenia: BNC 75 ?
• Pohlavie: muž

Elektrické

• Kontaktný odpor:? 3 m?
• Kontaktný odpor:? 2 m?
• Dielektrická pevnosť: 1,5 kVdc
• Impedancia: 75 ?
• Izolačný odpor: > 5 G?
• Menovité napätie: <50
• VVSWR:
  ?1,050/>32 dB až do 1 GHz
  ?1,065/>30 dB až do 2 GHz
  ?1 100/>26 dB až do 3 GHz

Mechanický

• Kábel O.D.: 7,3 mm
• Uchytenie kábla: > 30 N (stred)
• Veľkosť krimpovania:7,36 Šesťhranné krimpovanie (štít) podľa MIL22520/5-41(A)
• Veľkosť krimpovania (špendlík): 1,6 Štvorcový krimpovací kolík podľa IEC 60803 (označenie matrice 2)
• Sila vkladania: < 25 N
• Životnosť: > 1000 párovacích cyklov
• Uzamykacie zariadenie: Bajonet
• Kotvenie kábla: Krimpovanie bundy
• MateriálKontakty: Mosadz: (CuZn35Pb2), 0,2 µm AuCo (stredový kontakt)
• Vložiť: PTFEShell: Mosadz (CuZn39Pb3) Pokovovanie: Optalloy®
• Rozsah teplôt prostredia: -30 °C až +85 °C
• Krimpovanie kontaktu: Vyhovuje IEC 60803 a IEC 60352-2
