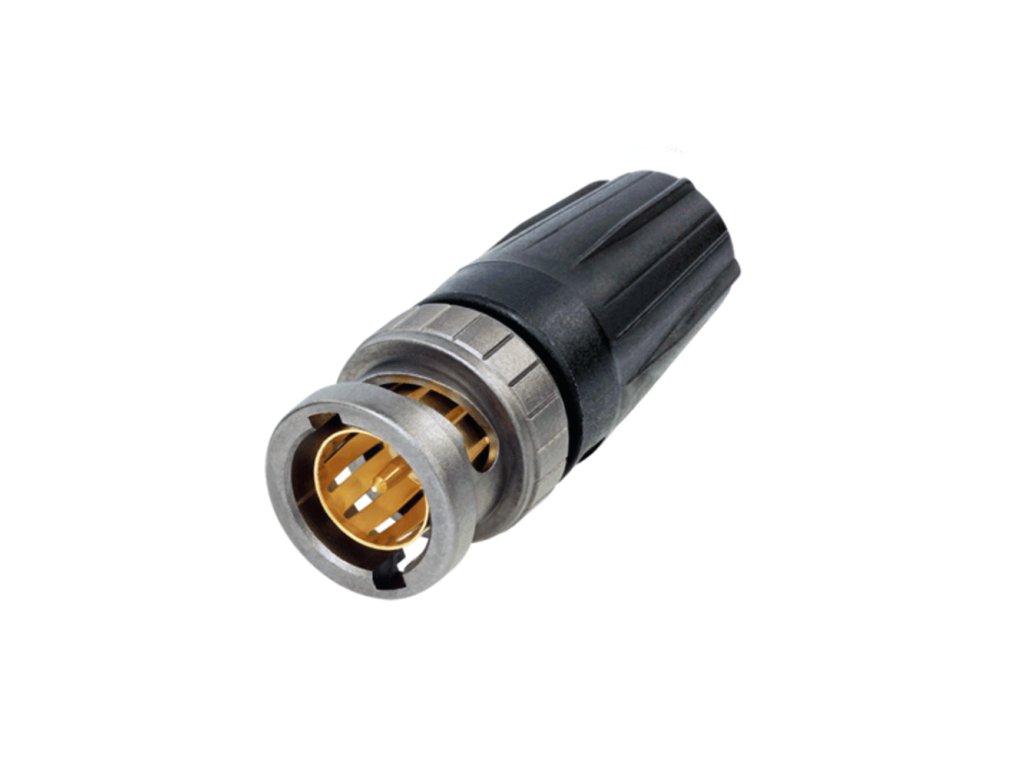

Neutrik NBNC75BFG7X zadný TWIST UHD 12G-SDI BNC konektor
Kód: AVY-NBNC75BFG7XPodrobný popis
Neutrik NBNC75BFG7X "zadný TWIST" UHD 12G-SDI 4K 8K BNC konektor
Vhodný kábel:
Canare L-2.5CHWS
Zadný konektor kábla TWIST HD BNC ponúka skutočných 75? dizajn a je dokonale vhodný pre HD aplikácie.
Patentovaná zadná TWIST topánka zaručuje ľahký prístup aj pri aplikáciách s vysokou hustotou a ponúka farebné kódovanie.
Vhodný kábel:
Canare L-2.5CHWS
Veľkosť krimpovania:
Pin: 1,07 mm (štvorcový)
Štít: 5,00 mm (hex)
Vlastnosti a výhody
- „princíp zadného TWIST“ zamykanie/odomykanie pomocou ľahko dostupnej topánky soft touch (patent DE 100 48507)
- Ideálne pre zapustené priečky, kde môže byť problémom prístup k „hlave“ konektora. Tieto konektory sa otáčajú zozadu a nie spredu.
- Pravda 75? dizajn spĺňa prísne požiadavky HDTV / DVD
- Predná oblasť: Zabraňuje nakloneniu v dôsledku bočných síl, aby sa chránili kontakty pred deformáciou. Garantuje životnosť min. 1000 párovacích cyklov!
- Priliehavá stredová vložka kolíka poskytuje hmatovú spätnú väzbu
- Technológia krimpovania štítu a plášťa zabraňuje problémom s odkrytým uzemňovacím opletením na káblových zostavách
- Vynikajúca ochrana a uchytenie kábla
- Presné švajčiarske opracované mosadzné diely pre vynikajúcu odolnosť
- Príslušenstvo zahŕňa farebne označené čižmy v 10 štandardných farbách, krimpovací nástroj a matrice
Technická informácia:
Produkt
- Názov: NBNC75BFG7X
- Typ pripojenia: BNC 75 ?
- Pohlavie: Muž
Elektrické
- Kontaktný odpor:?3 m?
- Kontaktný odpor:? 2 m?
- Dielektrická pevnosť:1,5 kVdc
- Impedancia:75 ?
- Izolačný odpor:> 5 G?
- Menovité napätie:<50 V
- VSWR:
?1,06 / >30 dB až do 6 GHz
?1,13 / >24 dB až do 12 GHz
?1,22 / >20 dB až do 18 GHz
Mechanický
- O.D. kábla:40,7 mm
- Uchytenie kábla: > 30 N (stred)
- Veľkosť krimpovania:5,00 Hex zlisovanie (štít)
- Veľkosť krimpovania (špendlík): 1,07 krimpovanie
- Sila vkladania:< 25 N
- Životnosť: > 1000 párovacích cyklov
- Uzamykacie zariadenie: Bayonett
- Kotvenie káblov: Krimpovanie bundy
Materiál
- Kontakty: Mosadz: (CuZn35Pb2), 0,2 µm AuCo (stredový kontakt)
- Vložiť: PP
- Shell: mosadz (CuZn39Pb3)
- Pokovovanie škrupiny:Antraloy
Environmentálne
- Rozsah teplôt: -30 °C až +85 °C
- Krimpovanie kontaktu: Vyhovuje IEC 60803 a IEC 60352-2
