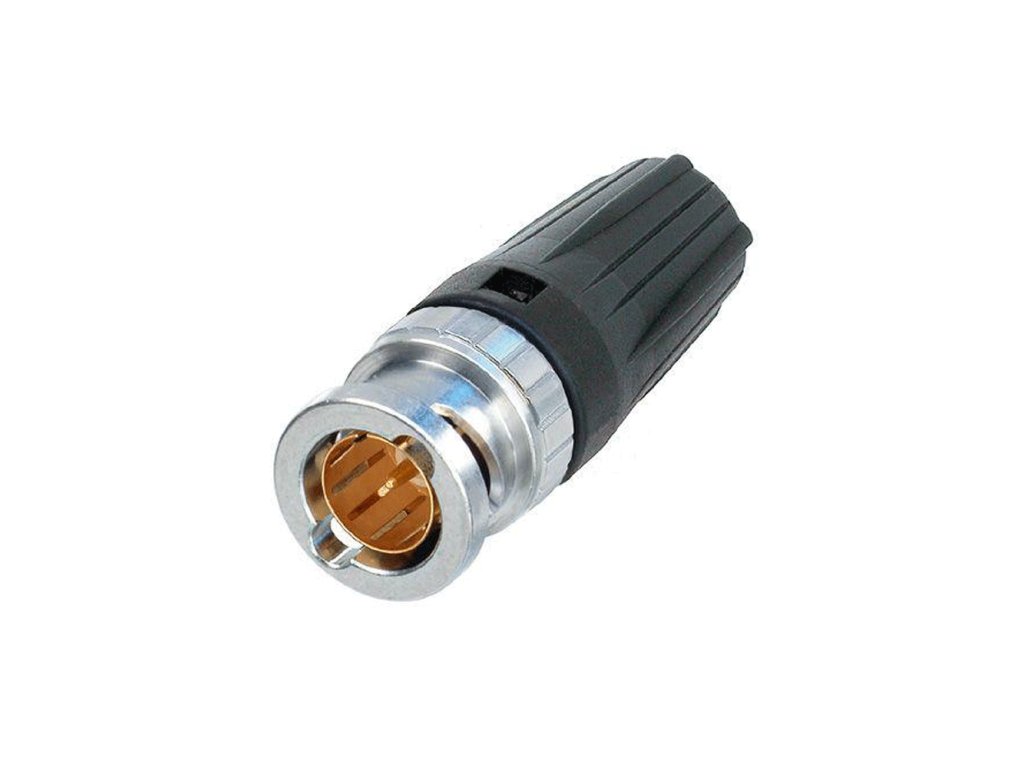

Neutrik NBNC75BFG7 zadný TWIST UHD 12G-SDI BNC konektor
Kód: AVY-NBNC75BFG7Podrobný popis
Neutrik NBNC75BFG7 "zadnýTWIST" HD BNC konektor
Vhodný kábel:
Canare L-2.5CHWS
Zadný TWIST HD BNC káblový konektor ponúka skutočný 75Ω dizajn a je dokonale vhodný pre HD aplikácie.
Patentovaná zadná TWIST topánka zaručuje ľahký prístup aj pri aplikáciách s vysokou hustotou a ponúka farebné kódovanie.
Vhodný kábel:
Argosy Image 360, Belden 1855ENH, Bryant BD SD01, CAE HD0628LSZH, Canford SDV, Canford SDV-LFH, Canford SDV-X-LFH, Cordial CVI 06-28, Cordial CVI 06-28HD, Cordial CVI-06-28HD, CFRka Cordial CVI-06-28 0,6/2,8 AF, Draka 0,6 L/2,8 AF, Extron BNC-5RC, Fuzion SD-1, Klotz V06/28, Klotz VMXx75Y, Kabeltronik HFV 0,6/2,8 AF- FRNC, Kabeltronik MVP 5x 0,6/2,6/2AF9 HF 02YS(ST)CH, Percon VK5, Quadtronics CABPGHD70MW-500, Sommer 600-0101M, Sommer 600-0104M, Tesca Supra
Veľkosť krimpovania:
Pin: 1,6 mm (štvorec)
Štít: 5,00 mm (hex)
Vlastnosti a výhody
- „princíp zadného TWIST“ zamykanie/odomykanie pomocou ľahko dostupnej topánky soft touch (patent DE 100 48507)
- Ideálne pre zapustené priečky, kde môže byť problémom prístup k „hlave“ konektora. Tieto konektory sa otáčajú zozadu a nie spredu.
- Pravda 75? dizajn spĺňa prísne požiadavky HDTV / DVD
- Predná oblasť: Zabraňuje nakloneniu v dôsledku bočných síl, aby sa chránili kontakty pred deformáciou. Garantuje životnosť min. 1000 párovacích cyklov!
- Priliehavá stredová vložka kolíka poskytuje hmatovú spätnú väzbu
- Technológia krimpovania štítu a plášťa zabraňuje problémom s odkrytým uzemňovacím opletením na káblových zostavách
- Vynikajúca ochrana a uchytenie kábla
- Presné švajčiarske opracované mosadzné diely pre vynikajúcu odolnosť
- Príslušenstvo zahŕňa farebne označené čižmy v 10 štandardných farbách, krimpovací nástroj a matrice
Technické informácie:
Produkt
- Názov: NBNC75BFG7
- Typ pripojenia: BNC 75 Ω
- Pohlavie: muž
- Kontaktný odpor:≤ 3 mΩ
- Kontaktný odpor:≤ 2 mΩ
- Dielektrická pevnosť: 1,5 kVdc
- Impedancia:75 Ω
- Izolačný odpor:> 5 GΩ
- Menovité napätie: <50 V
- VSWR:
≤1,050 / >32 dB až do 1 GHz
≤1,065 / >30 dB až do 2 GHz
≤ 1 100 / > 26 dB až do 3 GHz
Mechanické
- O.D. kábla:40,7 mm
- Uchytenie kábla: > 30 N (stred)
- Veľkosť krimpovania:5,00 Hex zlisovanie (štít)
- Veľkosť krimpovania (špendlík): 1,6 krimpovanie
- Sila vkladania: < 25 N
- Životnosť: > 1000 párovacích cyklov
- Uzamykacie zariadenie: Bayonett
- Kotvenie káblov: Krimpovanie bundy
Materiál
- Kontakty: Mosadz: (CuZn35Pb2), 0,2 µm AuCo (stredový kontakt)
- Vložiť: PP
- Shell: mosadz (CuZn39Pb3)
- Pokovovanie škrupiny:Antraloy
Environmentálne
- Rozsah teplôt: -30 °C až +85 °C
- Krimpovanie kontaktu: Vyhovuje IEC 60803 a IEC 60352-2
Dodatočné parametre
| Kategória: | Konektory |
|---|---|
| EAN: | 7613187004865 |
