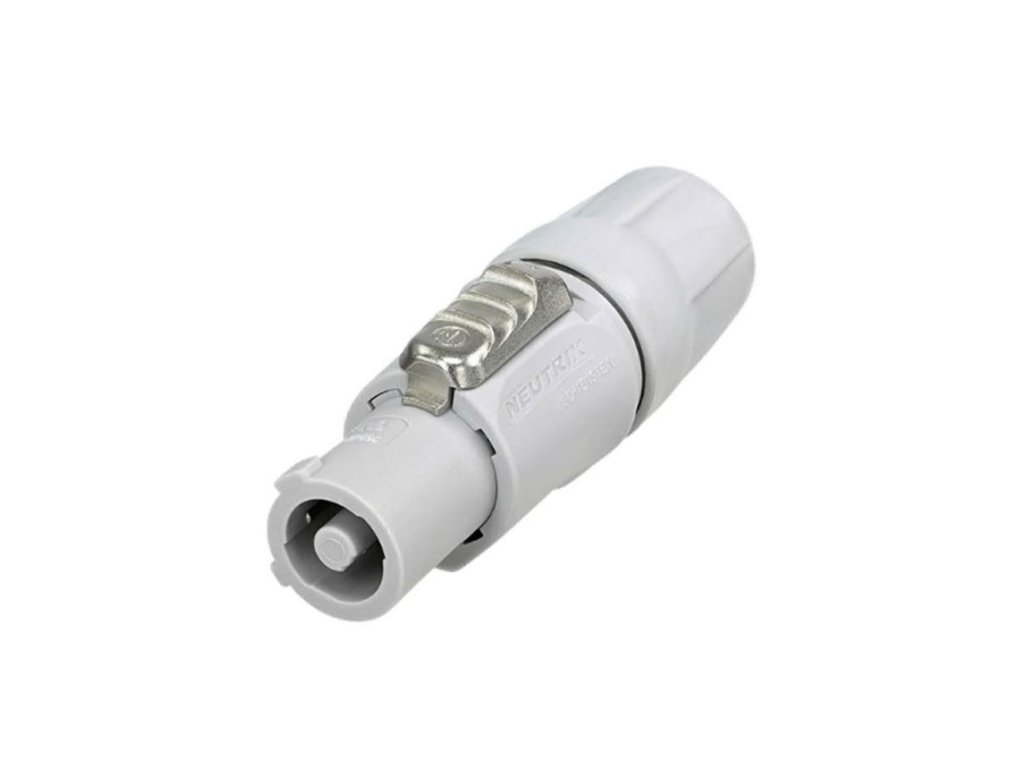

Neutrik NAC3FCB

Podrobný popis

Uzamykateľný káblový konektor, napájanie, skrutkové svorky, sivý

PowerCON je uzamykateľný 3-vodičový AC konektor s kontaktmi pre linkový, neutrálny a predbežný uzemňovací kontakt. Nahrádza spojky spotrebičov všade tam, kde je potrebné veľmi robustné riešenie v kombinácii s uzamykacím zariadením, aby sa zaručilo bezpečné napájanie.

Pozor: PowerCON je konektor bez vypínacej kapacity, t.j. powerCON by sa nemal pripájať ani odpájať pod záťažou alebo pod napätím!

Konektor Powercon je navrhnutý pre prúd do 20A, ponúka bezpečné uzamykacie pripojenie, kompaktný dizajn a spĺňa všetky súčasné bezpečnostné normy. Táto séria ponúka 3-pólové pripojenie vrátane neutrálu a uzemnenia a kompaktný dizajn (zdieľa mnoho komponentov série Twist-lock reproduktorových konektorov "Speakon", hoci sú samozrejme úplne nekompatibilné!) Bezpečný kábel Konštrukcia odľahčovacieho vývodu je určená pre káble s priemerom 5-15 mm a uzamykanie je na princípe twist-lock (kovová západka ako u bežných konektorov „Speakon“).

Káblové konektory majú skrutkové svorky (max. priemer vodiča 4 mm), panelové konektory majú ploché svorky „Faston“ 4,8 × 0,5 mm. Panelové konektory NAC3MP majú štandardné rovné montážne otvory a sú vzduchotesné. Varianty -WOT sú v dizajne s nerozdelenou izolovanou koncovkou na použitie s väčšími izolovanými koncovkami konektora.

Séria má dva varianty: typ A (vstup - vstup) a typ B (výstup - výstup). Obidve sú podobné, ale majú odlišné farebné kódovanie, aby sa predišlo zámene. To znamená, že so správnymi káblovými konektormi nie je možné vytvoriť skrat.

Typ A je určený pre napájanie a jeho farebné označenie je modré. Typ B je pre elektrické zásuvky a jeho farebné označenie je šedé.

Vlastnosti

• Konektor AC kábla s 20 A / 250 V západkovým zámkom
• 3 kontakty, vrátane neutrálneho a uzemňovacieho kontaktu
• Power-in (modrá) a power-out (sivá) verzia s rôznym kódovaním, aby sa predišlo zámene
• Rýchly a jednoduchý uzamykací systém Twist lock
• Mimoriadne robustný a spoľahlivý
• Ergonomický dizajn
• Užívateľsky prívetivá západka pre jednoduchú manipuláciu
• Jedinečné odľahčenie kábla typu Neutrik
• UL, cUL uznané komponenty
• certifikované VDE
• SEV schválené
• Jedinečné hologramové označenie - zaručuje pravý a autentický produkt Neutrik

Technické špecifikácie

názov:NAC3FCB
Rod:Žena

Elektrické
Kontaktný odpor: ? 3 m?
Dielektrická pevnosť:4 kVdc / 2,8 kVac
Izolačný odpor: >0,1 G? (po skúške vlhkým teplom IEC 68-2-30)
Počet elektronických kontaktov:2 + PE
Menovitý prúd na kontakt:20 A rm
Menovité napätie:250 V AC

Mechanický
O.D. kábla:6 - 15 mm (1)
Životnosť: >1000 párovacích cyklov
Veľkosť drôtu:2,5 mm2
Veľkosť drôtu:12 AWG
Uzamykacie zariadenie:Rýchly zámok
(1):Kábel O.D. rozsah obmedzený na 6 mm - 14 mm podľa VDE

Materiál
Kontaktné pokovovanie:4 um Ag
Kontakty:Bronz (CuSn6)
Vložiť:Polyamid (PA 6 30 % GR)
Blokovací prvok:Odliatok zinku (ZnAl4Cu1)
Shell:Polyamid (PA 6 30 % GR)
Uvoľnenie napätia:Polyacetal (POM)

Environmentálne
Teplotný rozsah:-30 °C až +80 °C
