DJI FlyCart 100

Podrobný popis

DJI FlyCart 100

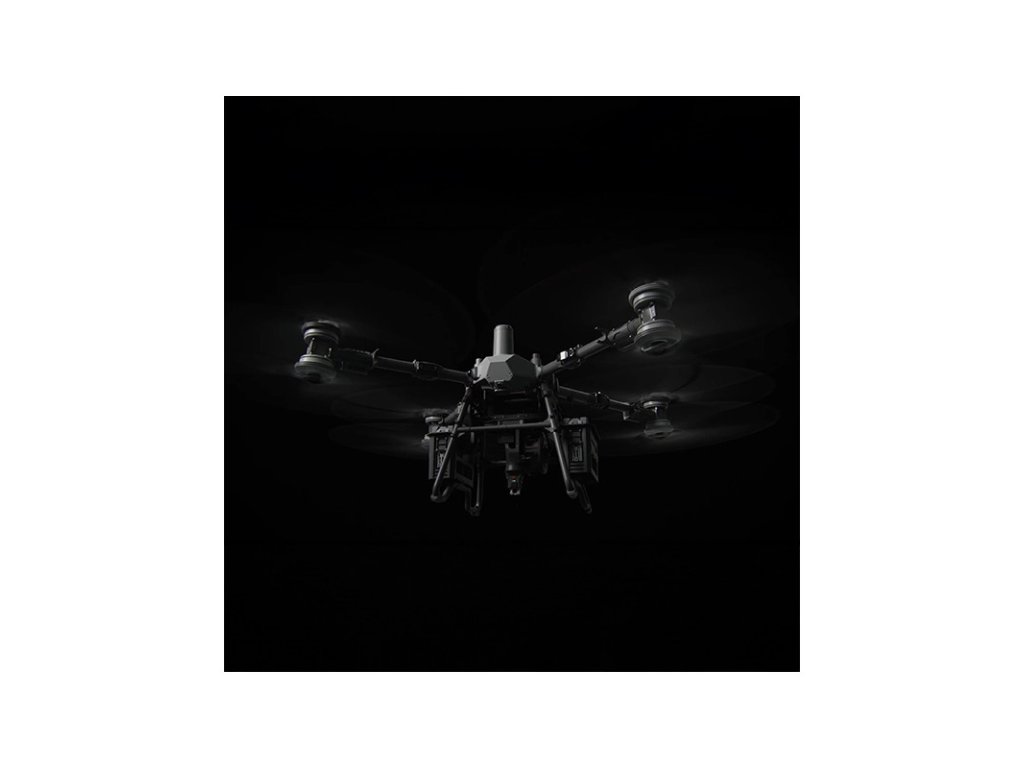

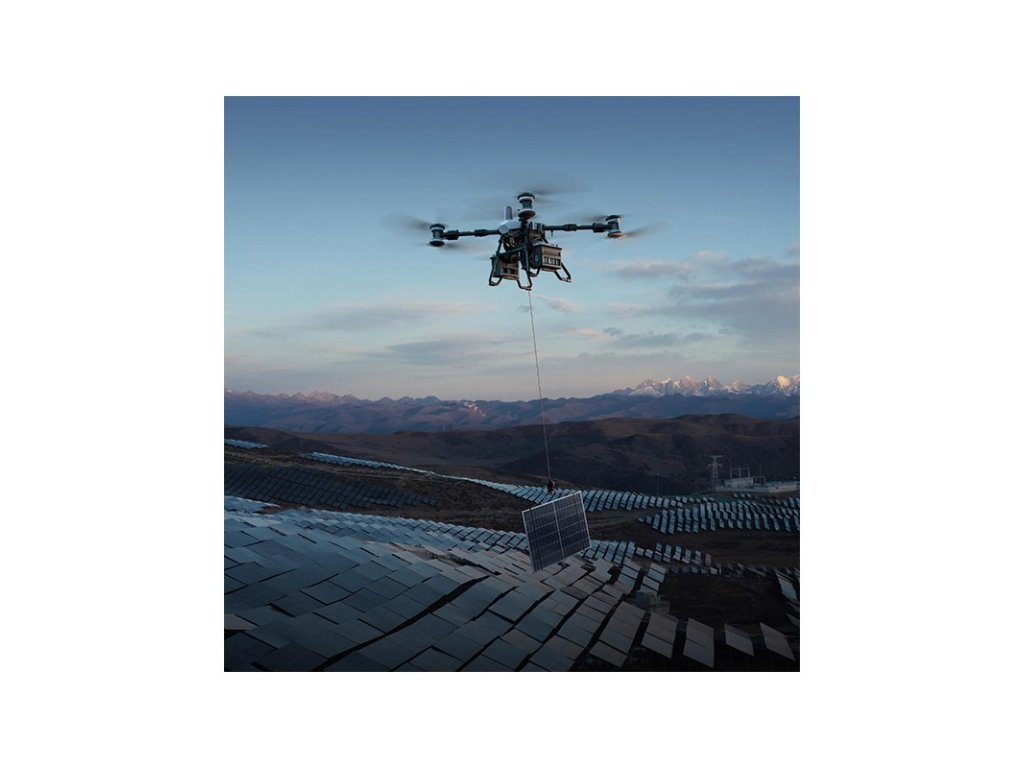

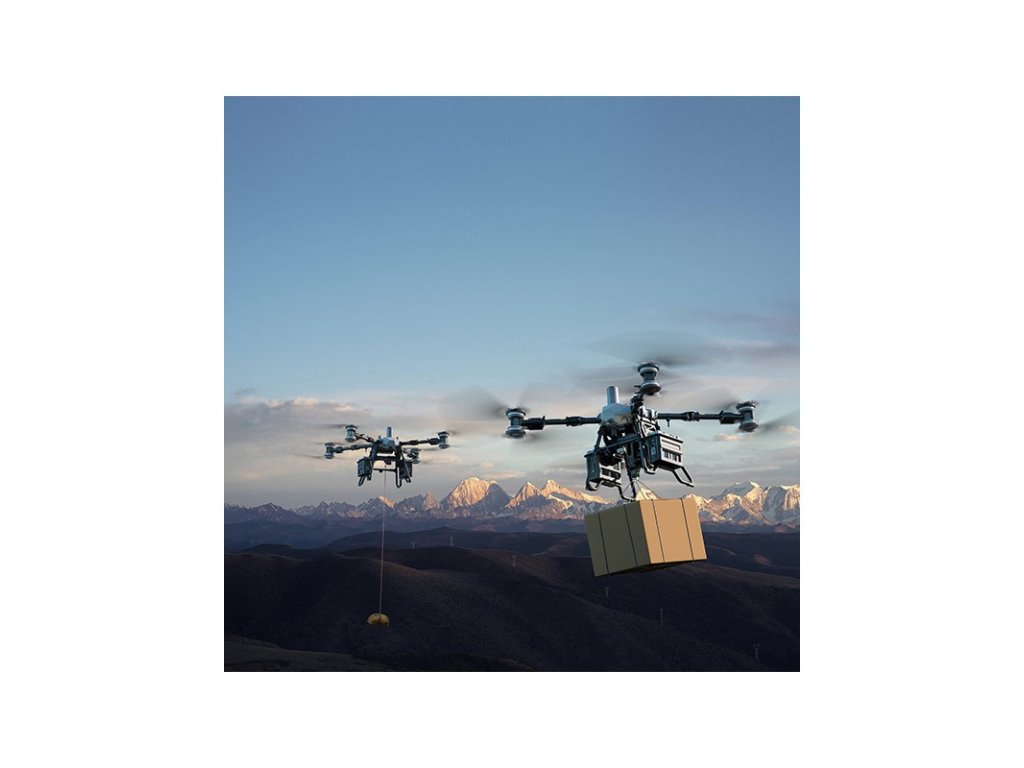

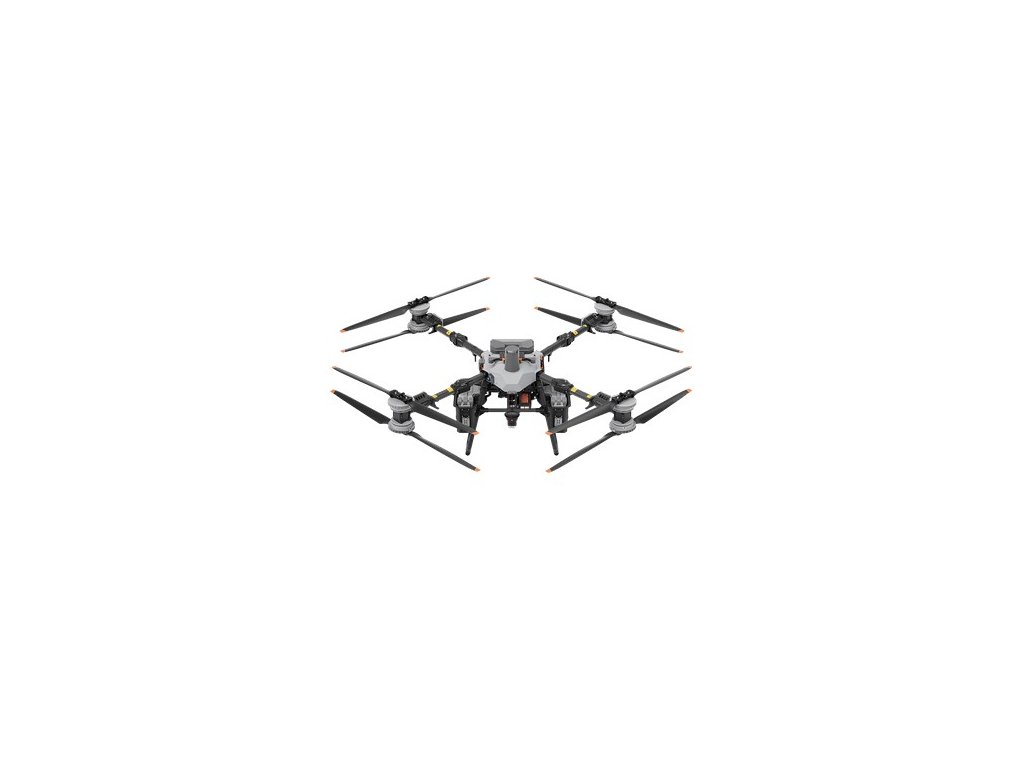

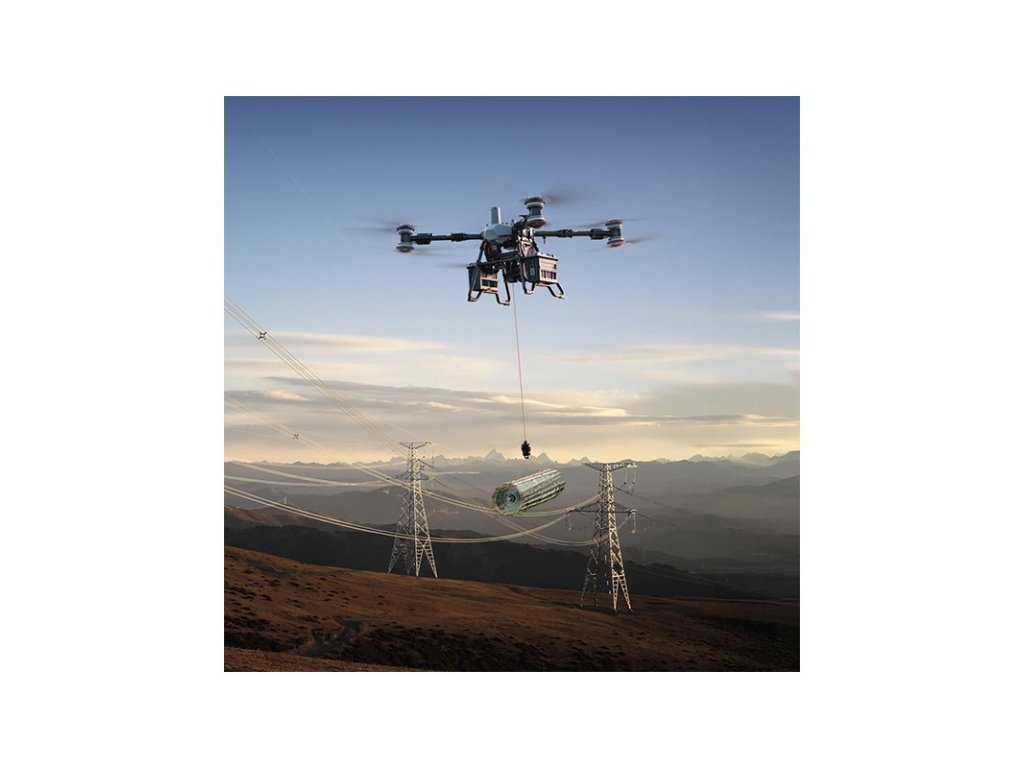

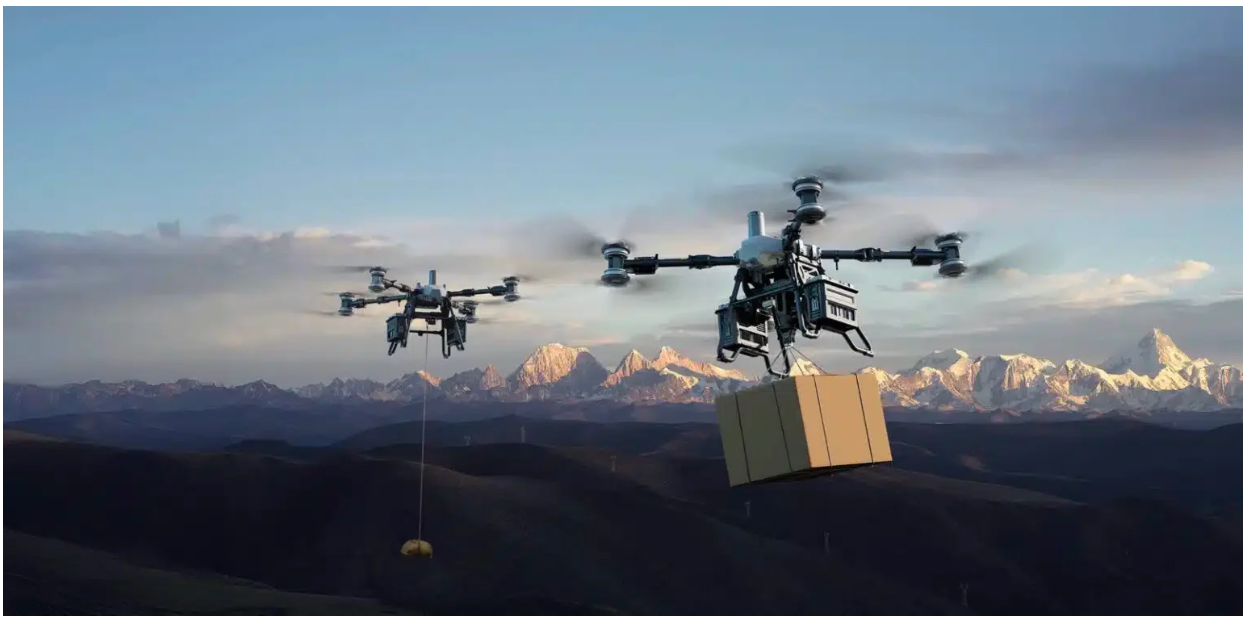

DJI FlyCart 100 (FC100) predstavuje novú generáciu dronov určených pre ťažkú leteckú prepravu. Je navrhnutý pre priemyselné, záchranné a logistické nasadenie, kde kombinuje extrémny výkon, vysokú odolnosť a špičkové bezpečnostné technológie. Vďaka nosnosti až 85 kg a inteligentným letovým systémom posúva hranice modernej leteckej logistiky.

Hlavné vlastnosti:

• Inteligentný zdvihový systém s automatickým potláčaním vibrácií
• Pokročilé bezpečnostné technológie pre prevádzku v extrémnych podmienkach
• Rekordné 9-minútové nabíjanie – minimálne prestoje, maximálna efektivita
• Nosnosť až 80 kg pre náročné transportné úlohy
• Dvojitý batériový systém pre dlhší let
• Integrovaný padákový systém pre maximálnu bezpečnosť
• Rozšíriteľný ekosystém – kompatibilný s viacerými priemyselnými riešeniami



Bezkonkurenčná nosnosť:

• FlyCart 100 ponúka maximálnu vzletovú hmotnosť 149,9 kg, čo je o 60 % viac než FlyCart 30.
• 1 batéria: nosnosť 80 kg / dolet 6 km
• 2 batérie: nosnosť 65 kg / dolet 12 km

• Bez nákladu: dolet až 26 km

Pokročilý pohonný systém:

• 62-palcové karbónové vrtule
• Koaxiálny systém s dvojitým rotorom
• Výkonné 420 A regulátory=Stabilnejší let, nižšie vibrácie a vyšší ťah.

LiDAR:

• Až 300 000 bodov/s
• Precízna detekcia terénu
• Výborný výkon v noci

Milimetrový radar:

• Skenovanie až 5 000× za sekundu
• 360° horizontálne pokrytie
• Vertikálne a zadné snímanie

Systém kamier typu rybie oko:

• 5 smerov snímania
• 4-kanálový obraz
• Výborné výsledky v nízkom osvetlení

#Showmore#

 Ďalšie bezpečnostné prvky:

• Inteligentné vyhýbanie sa prekážkam
• AR asistované pristátie a vzlet
• Detekcia osôb a vozidiel
• Projekcia bezpečnej pristávacej zóny
• Ochrana proti prevráteniu, stabilizácia pri bočnom vetre
• IP55 – odolnosť voči dažďu, prachu, vetru do 12 m/s
• Bezpečná prevádzka v rozmedzí –20 °C až +40 °C
• Štandardný viacúrovňový padák

Kompletné technické špecifikácie:

Hmotnosť (bez užitočného zaťaženia):

• 55,2 kg (so zdvíhacím systémom)
• 60,2 kg (so systémom navijaka)

*Nezahŕňa hmotnosť batérie, dvojitého priestoru pre batériu, príslušenstva, lana a háku.

Maximálna vzletová hmotnosť:

• 170 kg

*Maximálna vzletová hmotnosť 170 kg je výkonnostná špecifikácia dronu. Pri reálnom používaní je potrebné dodržiavať miestne právne predpisy. V nasledovných krajinách je maximálna povolená vzletová hmotnosť 150 kg: Brazília, Japonsko, Austrália, Turecko, Saudská Arábia.

Maximálny uhlopriečny rozstup (motor–motor):

• 2330 mm

Uhlopriečna dĺžka (špička–špička):

• 3904 mm

Rozmery:

• Ramena a vrtule rozložené: 3220 × 3224 × 975 mm
• Sklopené ramená, rozložené vrtule: 1820 × 1840 × 975 mm
• Ramena a vrtule zložené: 1105 × 1265 × 975 mm

Metóda skladania:

• Skladanie smerom k telu

Podpora batériových konfigurácií:

Podporuje konfigurácie s dvoma batériami aj s jednou batériou.
Režim s jednou batériou je určený na núdzové použitie.

Letové parametre

Maximálna letová vzdialenosť:

Vzletová hmotnosť do 149,9 kg:

• 2 batérie: 12 km

• 1 batéria: 6 km

*Testované s novou plne nabitou batériou pri 25 °C, bezvetrí a na úrovni mora.

Maximálna výdrž pri vznášaní

Vzletová hmotnosť do 149,9 kg:

• 2 batérie: 12 min

• 1 batéria: 6 min

Maximálny čas letu

Vzletová hmotnosť do 149,9 kg:

• 2 batérie: 14 min

• 1 batéria: 7 min

Prevádzková teplota:

-20 °C až 40 °C
Dlhodobé vystavenie vysokým teplotám môže znižovať životnosť komponentov.

Stupeň krytia

IP55
Krytie nie je trvalé a môže sa znižovať vplyvom opotrebovania. Nevzťahuje sa na pohonný systém. Po lete v daždi sa odporúča 1 minúta chodu na voľnobeh.

Presnosť vznášania (so silným GNSS signálom)

• S RTK: ±10 cm horizontálne, ±10 cm vertikálne

• Bez RTK: ±60 cm horizontálne, ±30 cm vertikálne

Podporované GNSS

GPS + Galileo + BeiDou + GLONASS

Maximálna rýchlosť stúpania / klesania

5 m/s (pri 2 batériách, 25 °C, bezvetrie)

Maximálna horizontálna rýchlosť

20 m/s

Maximálna letová výška nad morom

Max. bezpečná výška (2 batérie, bez nákladu): 6000 m
Nosnosť sa znižuje so zvyšujúcou sa nadmorskou výškou.

Maximálna relatívna letová výška od bodu vzletu

1500 m

Odolnosť voči vetru

12 m/s (vzlet aj pristátie)

Pohonný systém

• Veľkosť statora: 155 × 16 mm

• Motor kV: 60 ot./min/V

• Materiál vrtúľ: karbónový kompozit

• Rozmery vrtúľ: 62" (1574,8 mm)

• Typ vrtúľ: dvojlisté skladacie

• Počet rotorov: 8 párov

Bezpečnostný systém

Senzory

• Predný milimetrový radar

• Zadný radar (jednodoskový)

• Smerom nadol orientovaný radar

• LiDAR

• Štvornásobný vizuálny systém

• FPV kamera

EIRP radaru

<20 dBm (NCC/MIC/KC/CE/FCC)

Prevádzková teplota

-20 °C až 40 °C

Spotreba energie bezpečnostných systémov

• LiDAR: 6,5 W

• Predný radar: 18 W

• Smerom dole: 5 W

• Zadný radar: 5 W

Zorné polia (FOV)

• LiDAR: vert. 272°, horiz. 60°

• Predný radar: horiz. 360°, vert. ±45°

• Dolný radar: ľavá/pravá ±12,5°, predná/zadná ±22,5°

• Zadný radar: ľavý/pravý ±45°, predný/zadný ±45°

• Quad-Vision: horiz. 360°, vert. 180°

• FPV kamera: horiz. ±86°, vert. 108°

Rozsah merania

≤ 60 m

Účinnosť senzorov sa mení podľa svetla, dažďa, hmly a typu prekážok.

Prenos videa DJI O4

Maximálna prenosová vzdialenosť

• 20 km (FCC)

• 10 km (CE/MIC)

• 12 km (SRRC)

Prevádzkové frekvencie

• 2,400–2,4835 GHz

• 5,725–5,850 GHz

Výkon vysielača (EIRP)

• 2,4 GHz: <33 dBm (FCC), <20 dBm (CE/SRRC/MIC)

• 5,8 GHz: <33 dBm (FCC), <30 dBm (SRRC), <14 dBm (CE)

Kvalita živého náhľadu

1080p / 30 fps

Antény

4 antény, 2T4R

Vylepšený 4G prenos

Podporované

Osvetlenie

• Smery: dopredu, nadol

• Režimy: automatický / manuálny

• Max. výkon: 46 W

Padák

• Model: E2MSF-100A

• Rýchlosť klesania: ≤ 7 m/s

• Tvar: štvorcový

• Materiál: nylon

• Min. výška otvorenia: 100 m

• Prevádzková teplota: -20 °C až 40 °C

• Krytie: IP55

• Výdrž batérie padáka: ≥ 1 hodina

• Kapacita pamäte: záznam 10 letov

• Upozornenia: svetelný + zvukový alarm

• Spôsob otvárania: manuálne / automatické

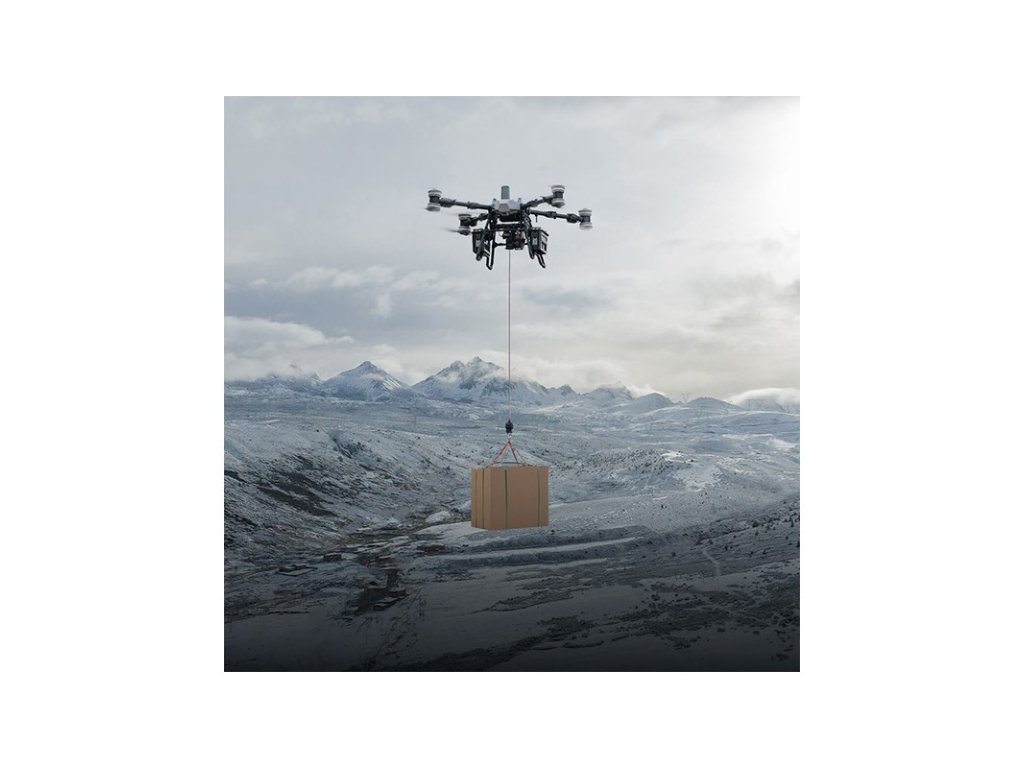

Systém navijaka

• Model: A2EWH-100A

• Rozmery: 960 × 805 × 669 mm

• Nabíjanie háku: bezdrôtové alebo USB-C

• Výdrž napájania háku: 10 hodín

• Dĺžka lana: 0–30 m

• Max. rýchlosť zasunutia: 1,2 m/s

• Váženie: podporované

• Ovládanie háku: aplikácia / tlačidlo

• Núdzové uvoľnenie: únik z odhodeného lana

• Automatická stabilizácia balansu: podporovaná

• One-tap ovládanie: áno

• Inteligentná ochrana proti spomaleniu: áno

Zdvíhací systém

• Model: A2EDL-100A

• Rozmery: 960 × 805 × 669 mm

• Dĺžka lana: 10 m

• Núdzové uvoľnenie: únik z prestrihnutého lana

• Váženie: podporované

• Odporúčaná dĺžka lana: 10–15 m

Inteligentná letová batéria DJI DB2160

• Hmotnosť: 14,7 kg

• Kapacita: 41 Ah

• Menovité napätie: 52 V

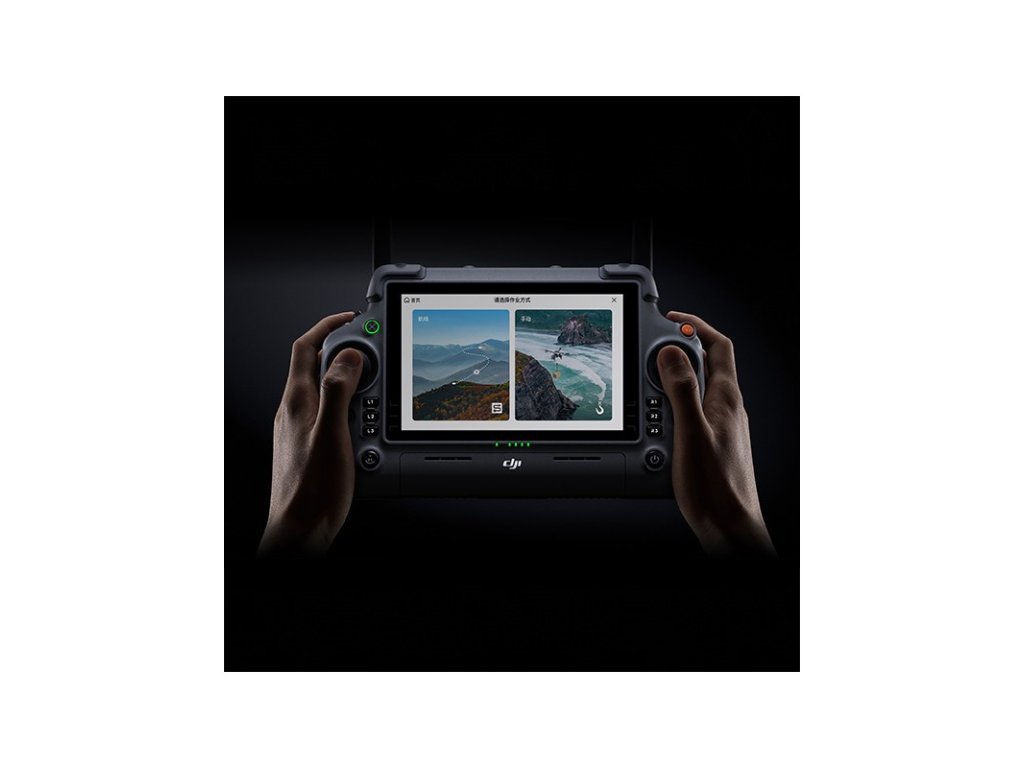

Dálkový ovládač

• Model: TKPL 2

• Aplikácia: DJI Delivery

• Displej: 7" LCD, 1920×1200, 1400 nit

• Teplota nabíjania: 5–40 °C

• Výdrž (vnútorná batéria): 3,8 hod

• Výdrž (externá batéria): 3,2 hod

• Nabíjanie: USB-C min. 65 W

• Doba nabíjania: 2–2,5 hod

• 4G prenos: podporovaný

• RTK modul: podporovaný

• Prevádzková teplota: -20 až 50 °C

• Režim dvoch operátorov: podporovaný

SDK

• PSDK komunikácia: Eport-Lite

• PSDK napájanie: 3000 W

Inteligentný napájací zdroj C12000

• Model: CSX901-12000

• Rozmery: 456 × 291 × 107 mm

• Hmotnosť: 13,13 kg

• Vstup:

  • 3-fázový AC: 175–520 V

  • 1-fázový AC: 200–264 V

• Výstup: 62 V

• Menovitý výkon: 12 000 W (3-fázy) / 3000 W (1-fáza)

• Doba nabíjania: 9 minút (30–95 %)

• Ochrany: prehriatie, prepätie, podpäťie, skrat, porucha ventilátora

• Prevádzková teplota: 0–40 °C

• Výstupné kanály: 1

Multifunkčný invertorový generátor D14000iE

• Výstupy:

  • DC 42–61,6 V / 11 500 W

  • 12 V / 6 A

  • AC 220 V / 1500 W

• Doba nabíjania: 9 minút (30–95 %)

• Objem nádrže: 30 l

• Štartovanie: jedným tlačidlom

• Teplota: 0–40 °C

• Rozmery: 757 × 704 × 677 mm

• Hmotnosť: 87 ± 0,5 kg

• Palivo: benzín 92+

• Spotreba: 500 ml/kWh

• Objem oleja: 1,3 l

• Typ oleja: DJI S10W-40

Multifunkčná stanica D-RTK 3 (voliteľná)

• Rozmery: Ø 163 × 89 mm

• Hmotnosť: ~1,26 kg

• Frekvencie:

  • Režim relé: 2,4 / 5,2 / 5,8 GHz

  • Základňa: 2,4 / 5,8 GHz

• Zlepšenie dosahu: 1–5×

• Prevádzka na batériu: 4–7 hodín

• Krytie: IP67

• Presnosť pozície:

  • Horizontálne: 1,5 m RMS

  • Vertikálne: 3 m RMS

  • Diferenciálna presnosť: 30 cm / 40 cm

Inkubátor batérií DJI (voliteľné)

Prevádzková teplota: -20 °C až 40 °C
