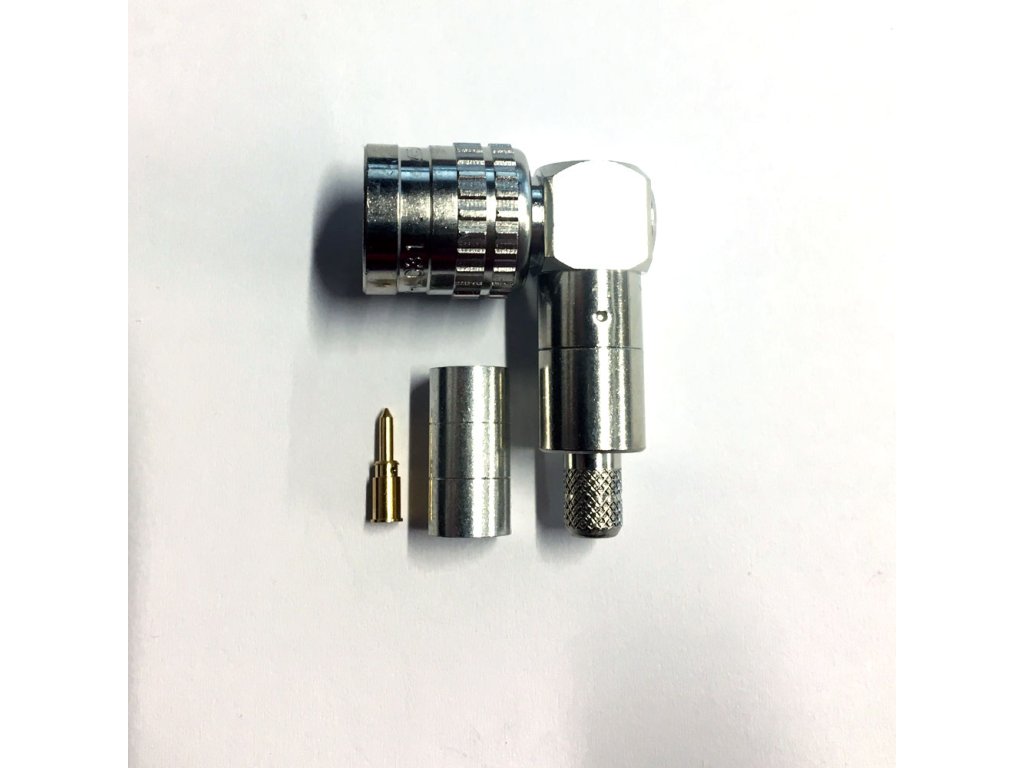

Canare TNP-LC31

Podrobný popis

50 Ohm TNC krimpovací konektor, obdĺžnikový

Kľúčové vlastnosti a výhody

• VSWR 1,1 alebo menej až do 2 GHz, 1,2 alebo menej až do 4 GHz.
• Krimpovací dizajn Canare zaisťuje rýchlu a spoľahlivú inštaláciu

Pomer stojaceho napätia - vlny (VSWR) a strata spätného toku
Ukončenie prijímacieho konca koaxiálneho kábla s obmedzenou dĺžkou pomocou hodnoty odporu, ktorá sa nerovná jeho charakteristickej impedancii, vytvára odrazenú vlnu, ktorá sa vracia späť po kábli do vysielacieho konca. Výsledkom je rušenie vznikajúce medzi postupujúcou vlnou a spätnou vlnou, čo vedie k stojatej vlne, ktorá spôsobuje kolísanie úrovní napätia. Miera, do akej sa zakončovací odpor zhoduje s charakteristickou impedanciou, je indikovaná pomocou štandardu VSWR alebo štandardu pomeru stojatých vĺn napätia znázorneného na obr. vo vzťahu k prúdu postupujúcej vlny. (Pozri obr. 2)

Obr. 1 Rozloženie napätia cez koaxiálny kábel

Obr. 2 Konverzná tabuľka VSWR na návratovú stratu
