Canare 3G/HD-SDI kábel na cievke s držiakom kábla 60m

Kód: AVY-CV-45W-M/M-BLK-60-3R
€334 €278,33 bez DPH
Predobjednávka
Možnosti doručenia

Detailné informácie

Podrobný popis

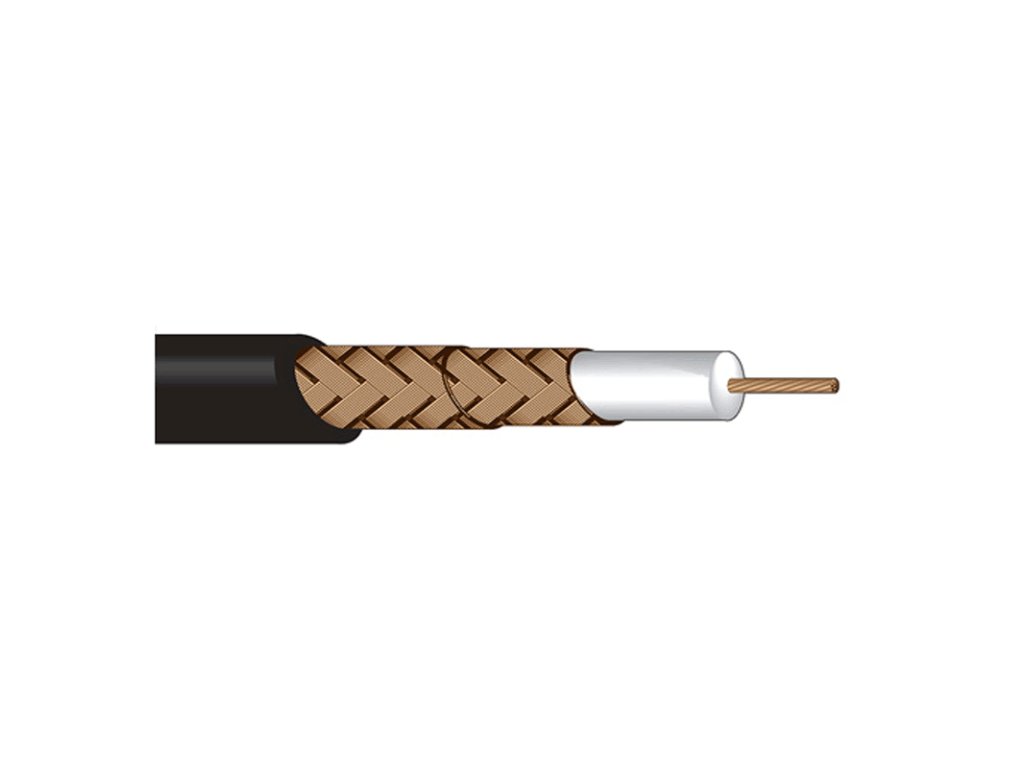

snCanare L-4.5CHWS BNC (M-samec) / BNC (M-samec) je "Low Loss" flexibilný a odolný 75 ohm HD/SD-SDI koaxiálny kábel, vonkajší priemer 7,2 mm s BNC (M) koncovkami navinutými na bubne SCHILL. Na bubne Schill GT 235.RM sú navinuté káble dlhé 30-40 m, na väčších sú navinuté káble dlhé 50-80 m.Schill GT 310.RM bubon

Pre svoju veľkú flexibilitu je ideálny pre mobilné HD použitie s výbornou odolnosťou voči opakovanému ohýbaniu. Kábel má lankový stredový vodič a "High-density" dvojité opletené tienenie s vysokou hustotou a hrubou penovou izoláciou.

Dĺžka v (m) 405 m 322 m 280 m 225 m 87 m 90 m
Prenosová rýchlosť 177 Mbps 270 Mbps 360 Mbps 540 Mbps 1,5 Gb/s 3,0 Gb/s
technické údaje ITU-R BT.601 SMPTE 259 miliónov SMPTE 259 miliónov SMPTE 344M SMPTE ST-292 SMPTE ST-424
Použite Kompozit PAL 525/625 (4:3) 525/625 (16:9) 525/625 (4:3) p60 SDI HD-SDI 1080i HD-SDI 1080p

Vlastnosti kábla Canare L-4.5CHWS:

  • v súlade so špecifikáciou SMPTE 424M & 292M
  • HDTV
  • HD/SD-SDI video
  • Analógové video PAL a NTSC
  • Satelitné aplikácie
  • TELCO
  • Testovacie vybavenie

Parametre kábla Canare L-4.5CHWS:

  • Štandardné vyrábané dĺžky: 100/200 m
  • Priemer plášťa (celkový priemer) v mm:7.2
  • Hmotnosť kábla v kg/100m: 6.6
  • Stredový vodič - počet a priemer žíl kábla v mm: 7/0,34
  • Celkový priemer stredového vodiča v mm: 1,02
  • Penové dielektrikum - priemer v mm: 4,57
  • Odpor stredného vodiča v Ω/100m:3,3
  • Odpor vonkajšieho vodiča v Ω/100m:0,8
  • Teplotný rozsah:-30 °C ~ +60 °C
  • Statická kapacita v pF/m:53
  • Útlm v dB/100m pri 750MHz:22.8


Vlastnosti konektora BCP-B45HW:

  • Skutočný 75 ohmový dizajn s krimpovacím kolíkom a objímkou
  • Vysoký výkon 1,1 alebo menej VSWR (Pomer stojatých vĺn napätia) až do 3 GHz.
  • Predĺžené telo pre lepšiu manipuláciu
  • Označenie polohy na tele umožňuje jednoduchú kontrolu konektora.
  • Vynikajúce uchytenie kábla
  • Pozlátený centrálny kolík
  • Telo konektora je „odliate pod tlakom“ – dosiahnutie nižších nákladov pri vysokom výkone
  • Jednoduchá montáž pomocou krimpovacieho nástroja Canare


Parametre konektora BCP-B45HW:

  • Izolačný odpor pri 500V DC v Ω: >1000M
  • Menovité napätie po dobu 1 minúty: 1500 V AC (rms)
  • Odpor centrálneho kontaktu: <6m ohm
  • Odpor vonkajšieho kontaktu: < 3 m ohm
  • Impedancia v Ω: 75
  • Telo konektora - materiál/povrch : mosadz / nikel
  • Centrálny kontakt - materiál/povrch : berýliová meď / zlato
  • Príruba - materiál/povrch: Die Cast AL / Nikel
  • Dielektrikum - Materiál: PTFE polytetrafluóretylén
