Blackmagic Design Zvukový monitor 12G
Kód: AVY-HDL-AUDMON1RU12GPodrobný popis
Nový, vylepšený model mimoriadne obľúbeného riešenia audio monitorovania pre montáž do racku od Blackmagic Design. Nový Blackmagic Audio Monitor 12G obsahuje 12G-SDI video vstup, HDMI výstup, analógové a AES/EBU vstupy, výkonný zosilňovač triedy D, duálne subwoofery, reproduktory s rozšíreným dosahom, LCD a presné merače, ktoré dokážu zobraziť balistické hodnoty VU, PPM a Loudness. váhy.11/2018.
Blackmagic Audio Monitor 12G obsahuje najnovšiu pokročilú technológiu 12G-SDI spolu s profesionálnymi vyváženými analógovými XLR a AES/EBU audio vstupmi, ako aj HiFi audio vstupmi na spotrebiteľskej úrovni. To znamená, že ho zákazníci môžu používať prakticky so všetkými analógovými a digitálnymi zariadeniami. Viacrýchlostné pripojenie 12G-SDI automaticky prepína rýchlosť na základe vstupného signálu, vďaka čomu je kompatibilné so všetkými zariadeniami SD, HD Ultra HD a DCI 4K a formátmi až do 2160p60. Zákazníci tiež získajú 12G-SDI slučku na odosielanie pôvodného signálu späť do iného zariadenia a výstup HDMI na monitorovanie signálu na veľkej obrazovke televízora.
Blackmagic Audio Monitor 12G, navrhnutý tak, aby sa zmestil do jedinej štandardnej rackovej jednotky, je neuveriteľne malý, no ponúka prekvapivo hlasný, krištáľovo čistý zvuk. Nový výkonný zosilňovač triedy D v kombinácii s duálnym dizajnom subwoofera a novými extra širokými reproduktormi poskytuje širokú a hladkú krivku frekvenčnej odozvy s ostrými výškami a silnými hlbokými basmi. Je dostatočne výkonný a hlasný na to, aby ste ho počuli v hlučnom prostredí, ako sú miestnosti s vysielacím zariadením, v teréne v súprave na odlet alebo na ceste vo vonkajšom vysielacom nákladnom vozidle.

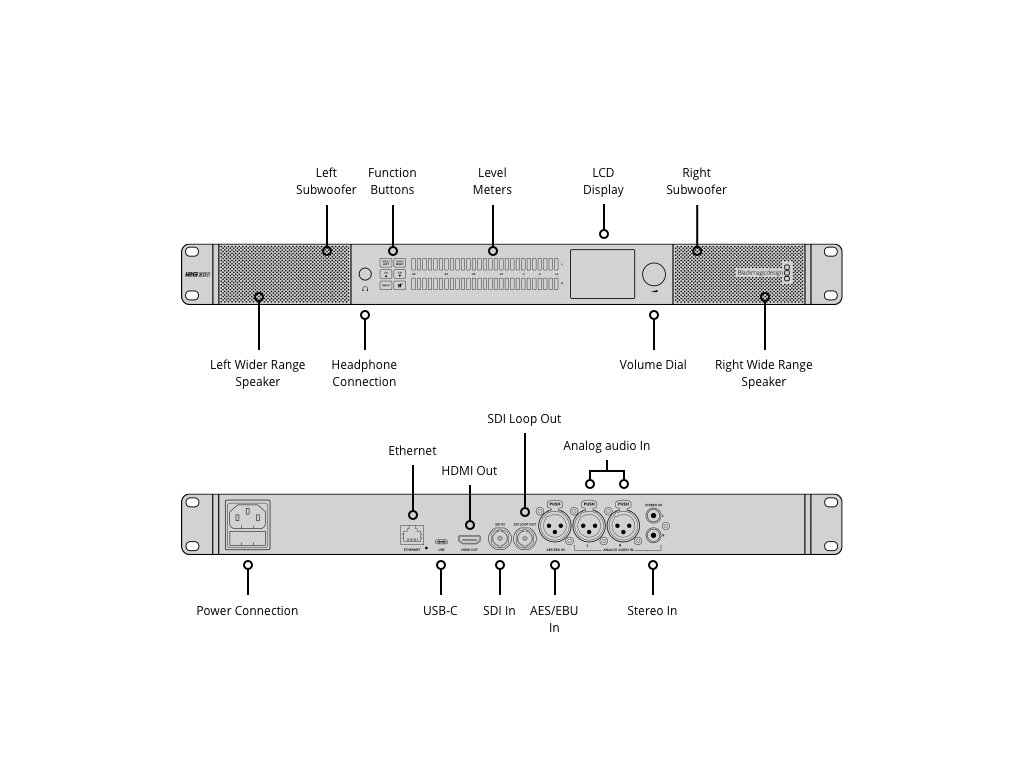

Elegantný predný panel je navrhnutý z pevného bloku opracovaného hliníka a obsahuje gombík na ovládanie hlasitosti, ovládacie tlačidlá, štandardné pripojenie slúchadiel, presné merače a integrovanú LCD obrazovku. Zvukomery obsahujú 27 individuálnych viacfarebných RGB LED segmentov na kanál, takže stupnica merača je nekonečne prispôsobiteľná, čo uľahčuje sledovanie širokého dynamického rozsahu. Merače je možné prispôsobiť tak, aby zobrazovali balistické váhy VU, PPM a Loudness s možnosťou výberu z meračov EBU alebo BBC. Navyše sú jasne osvetlené, jasné a ľahko čitateľné, vďaka čomu sú ideálne na pozeranie v jasnom aj tmavom prostredí.
Blackmagic Audio Monitor 12G
Nálepky s PPM a stupnicou hlasitosti
SD karta so softvérom a manuálom

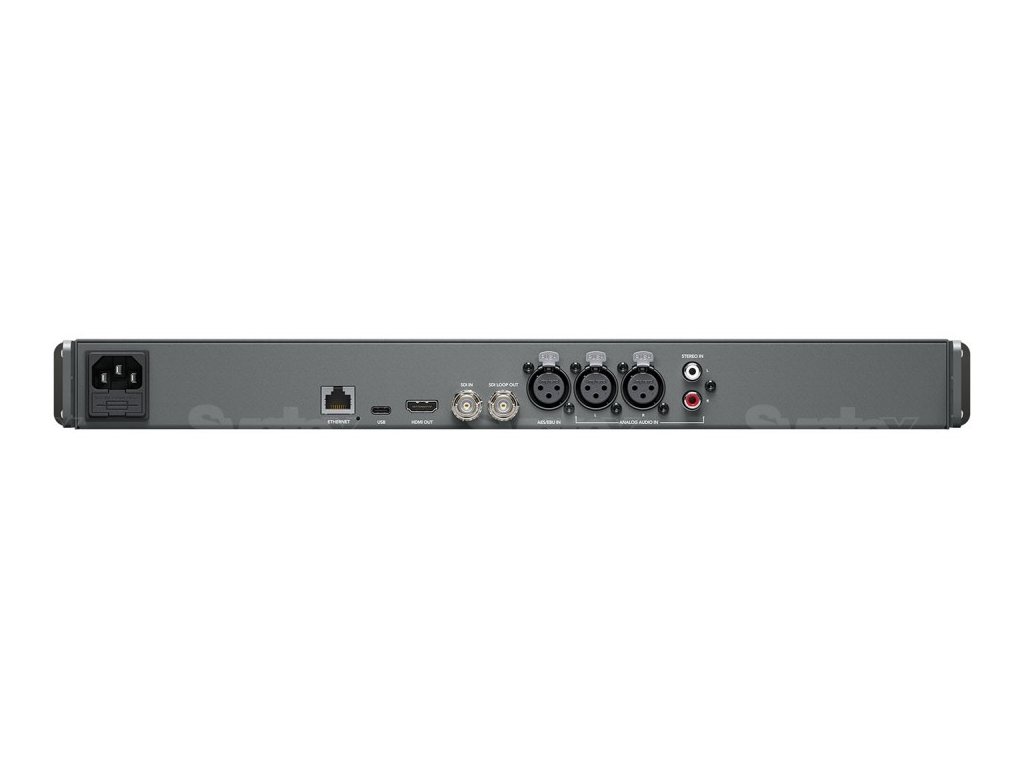

Spojenia
Video výstupy SDI
1 slučka von.
Sadzby SDI
270 Mb, 1,5 G, 3G, 6G, 12G.
HDMI 2.0 video výstupy
1
Podpora viacerých sadzieb
SDI a HDMI sú prepínateľné medzi štandardným rozlíšením, vysokým rozlíšením a ultra vysokým rozlíšením.
Video slučka SDI
1 x pretaktované 10-bitové SD/HD/3G-SDI, 6G-SDI a 12G-SDI.
Analógové audio vstupy
2 x XLR. 2 x RCA HiFi.
Analógové audio výstupy
1 x 6,5 mm zásuvka pre slúchadlá.
Digitálne audio vstupy
1 x XLR.
Vstavaný reproduktor
Stereo s 2-pásmovou výhybkou a nezávislými stereo subwoofermi.
Audio vstupy AES/EBU
2 kanály vyvážené 110? AES/EBU cez XLR.
Audio vstupy SDI
16 kanálov zabudovaných v SD, HD a UltraHD 4K.
SDI audio výstupy
16 kanálový vstavaný zvukový výstup .
HDMI audio výstupy
8 kanálov vložených v SD, HD a 4K.
Ethernet
1 Gb/s pre konfiguráciu a aktualizácie firmvéru.
Počítačové rozhranie
USB-C na konfiguráciu a aktualizácie firmvéru.
Meranie
2 x 27 RGB segmentové LED VU, PPM alebo merače hlasitosti.
Režimy
Rozhranie s tlačidlami umožňuje výber vstupu, výber kanálov, nezávislé ľavé a pravé audio, stlmenie zvuku a ovládanie hlasitosti pomocou rolovacieho kolieska.
Normy
SD Video štandardy
525i59,94 NTSC, 625i50 PAL
HD video štandardy
720p50, 720p59,94, 720p60, 1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1040p6089,90,080p50, 1040p6089,9. 1080PsF24, 1080PsF25, 1080PsF29,97, 1080PsF30, 1080i50, 1080i59,94, 1080i60
2K video štandardy
2K DCI 23,98p, 2K DCI 24p, 2K DCI 25p, 2K 23,98PsF, 2K 24PsF, 2K 5Psnbsp;
Ultra HD video štandardy
2160p23,98, 2160p24, 2160p25, 2160p29,97, 2160p30, 2160p50, 2160p59,94, 2160p60
4K video štandardy
4KDCIp23.98, 4KDCIp24, 4KDCIp25, 4KDCIp29.97, 4KDCIp30, 4KDCIp50, 4KDCIp59.94, 4KDCIp60
Súlad s SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M úroveň A a SMP-12MP;01b SMPTE200nB 81-10, SMPTE 2082-1 a SMPTE 2082-10
Automatické prepínanie SDI
Automaticky vyberá medzi SD, HD, 3G-SDI úrovne A a B, 6G-SDI a 12G-SDI.
Vzorkovanie zvuku
96 kHz a 24 bit.
Vzorkovanie videa
4:2:2 a 4:4:4
Balistika audiometra
54 RGB segmentové LED diódy umožňujúce výber merania s VU, PPM EBU, PPM BBC alebo Hlasitosť. Obsahuje vymeniteľnú úrovňovú váhu.
Kontrola
Vstavaný ovládací panel
2,2 palcový displej pre zobrazenie video vstupu, video štandardu a vybraného audio vstupu.
softvér
Interná aktualizácia softvéru
Cez USB pripojenie a Ethernet
Operačné systémy
Mac 10.13 High Sierra,
Mac 10.14 Mojave alebo novší.
Windows 8.1 a 10.
Displej
Zobrazovací prvok
Farebný LCD s uhlopriečkou 2,2 palca.
Rozlíšenie displeja
320 x 240.
Vstupný displej
SDI video, formát, typ zvuku a audio kanály.
Požiadavky na napájanie
Zdroj
1 x Vnútorné 100 - 240V AC.
Spotreba energie
55 Wattov
Fyzické špecifikácie
Environmentálne špecifikácie
Prevádzková teplota
0° až 40° C (32° až 104° F)
Skladovacia teplota
-20 ° až 45 ° C (-4 ° až 113 ° F)
Relatívna vlhkosť
0 % až 90 % bez kondenzácie
Záruka
12 mesačná obmedzená záruka výrobcu.
