Blackmagic Design Teranex Mini SDI na DisplayPort 8K HDR

Podrobný popis

Teranex Mini SDI na DisplayPort 8K HDR je pokročilé 8K monitorovacie riešenie DisplayPort s duálnymi prekrytiami na obrazovke, HDR, 33 bodovými 3D LUT a kalibráciou monitora, ktoré bolo špeciálne navrhnuté pre profesionálny filmový a televízny trh a na využitie výhod novej generácie monitory, ako je Pro Display XDR.

Teranex Mini SDI na DisplayPort 8K HDR je pokročilé 8K monitorovacie riešenie pre počítačové displeje DisplayPort alebo vysokokvalitné monitory, ako je napríklad nový Pro Display XDR. Na rozdiel od základných prevodníkov môže Teranex Mini SDI na DisplayPort 8K HDR používať kalibračné sondy tretích strán na presné zarovnanie pripojených displejov pre presné farby. K dispozícii sú dokonca 2 rozsahy na obrazovke, ktoré možno vybrať medzi WFM, Parade, Vector a Histogram. Teranex Mini SDI na DisplayPort 8K HDR je ideálny pre filmové štúdiá a vysielateľov, ktorí potrebujú profesionálne, no cenovo dostupné a presné sledovanie farieb. Zákazníci tiež získajú elegantný dizajn s farebným LCD na sledovanie a kontrolu nastavení.

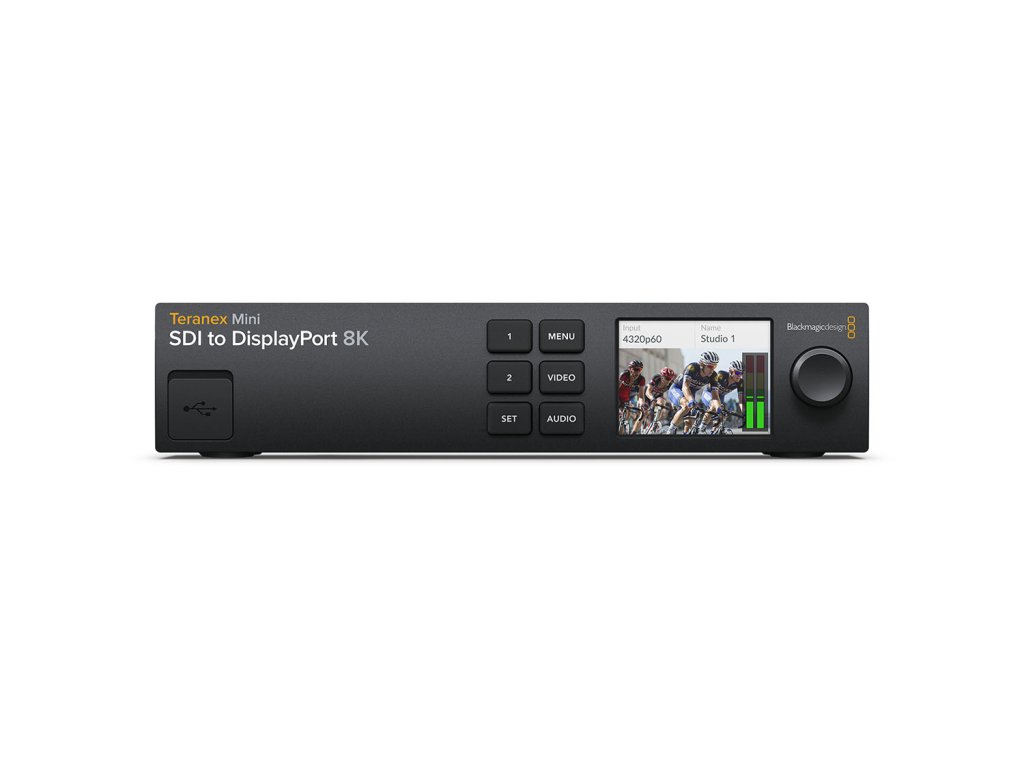

Predný panel obsahuje ovládacie prvky a farebný displej pre vstupné video, audio metre a indikátor video štandardu. Zadný panel má Quad Link 12G-SDI pre HD, Ultra HD a 8K formáty. K dispozícii sú 2 pripojenia DisplayPort pre bežné počítačové monitory alebo monitory DisplayPort v štýle USB-C, ako je napríklad nový Pro Display XDR. Zabudovaný scaler zaistí, že štandard video vstupu bude prispôsobený natívnemu rozlíšeniu pripojeného DisplayPort monitora. Zákazníci môžu dokonca pripojiť oba vstupy 2SI alebo Square Division.

Teranex Mini SDI na DisplayPort 8K HDR má všetko pre najnovšie pracovné postupy HDR. Všetko, čo sa vyžaduje, je pripojiť monitor DisplayPort kompatibilný s HDR, aby ste umožnili monitorovanie HDR SDI. Formáty statických metadát PQ a Hybrid Log Gamma (HLG) vo VPID sú spracované podľa štandardov ST2108-1, ST2084 a ST425. Teranex Mini SDI na DisplayPort 8K HDR spracováva ST425, ktorý definuje 2 nové bity vo VPID na označenie prenosovej charakteristiky SDR, HLG alebo PQ. Navyše štandard ST2108-1 definuje, ako prenášať statické alebo dynamické metadáta HDR cez SDI. Navyše je tu podpora pre ST2082-10 pre 12G SDI, ako aj ST425 pre 3G-SDI zdroje. Podporované sú farebné priestory Rec.2020 aj Rec.709 a 100% formát DCI-P3.

Zahrnuté sú dva úplne nezávislé rozsahy na obrazovke, takže súlad s vysielacími štandardmi je jednoduchý pri vykonávaní kritickej špičkovej práce. Rozsahy sú prekryté na obrazovke, takže si môžu prispôsobiť polohu, veľkosť a nepriehľadnosť. Zákazníci si môžu vybrať z množstva rozsahov, vrátane tvaru vlny na zobrazenie úrovní jasu ich vstupného signálu. Displej vektorskopu umožňuje zákazníkom vidieť intenzitu farby pri 100 % referenčných úrovniach SDI. Zákazníci tiež získajú RGB a YUV parade displeje, ktoré sú ideálne na korekciu farieb a kontrolu nelegálnych úrovní. Histogram zobrazuje rozloženie bielych a čiernych detailov na obrázkoch a orezanie svetiel alebo tieňov.

Teranex Mini SDI na DisplayPort 8K HDR obsahuje rovnaké vysoko kvalitné 33-bodové 3D LUT, aké sa používajú vo filmovom priemysle. Je dokonca možné kalibrovať pripojený displej pripojením farebnej sondy USB tretej strany a Teranex Mini SDI k DisplayPort 8K HDR analyzuje monitor a vygeneruje 3D LUT na korekciu farebných rozdielov medzi displejmi. Je možné načítať dve nezávislé 3D LUT a zákazníci si medzi nimi môžu vybrať na prednom paneli.

Vždy je ťažké zistiť, či má monitor správnu farbu, pretože každý displej je mierne odlišný, dokonca aj medzi tými istými modelmi. Teranex Mini SDI na DisplayPort 8K HDR rieši tento problém, pretože môže použiť USB sondu tretej strany na automatické zarovnanie ich monitora. SpectraCal C6, X-Rite i1 Display Pro alebo sondy Klein K10-A sú podporované a zapájajú sa do prednej časti prevodníka. Prevodník sa postará o všetku prácu a počas procesu kalibrácie bude automaticky generovať testovacie signály na monitore.

Všetky vstupy Quad Link 12G-SDI majú výstupy na pripojenie k iným zariadeniam. Navyše sú podporované všetky štandardy HD, Ultra HD a 8K, čo umožňuje použitie vo vysielaní alebo filmovom priemysle. V 720p zákazníci získajú podporu pre 50p, 59,94p až 60p. Vo formátoch 1080i dostanú 50i, 59,94i až 60i. Podporované sú formáty 1080p, 1080PsF a 2160p od 23,98 do 60 fps. Zákazníci dokonca získajú podporu pre filmové formáty 2K a 4K DCI od 23,98p do 60p. 4320p 8K formáty sú podporované pri 23,98, 24, 25, 29,97, 50 až do 59,94. So zabudovanou konverziou 2SI na štvorcovú divíziu sa zdroj 8K automaticky skonvertuje pre monitor. Teranex Mini SDI na DisplayPort 8K HDR dokonca zvládne oba formáty 3G-SDI úrovne A alebo B a YUV a RGB SDI.

LCD na prednom paneli poskytuje monitorovanie spoľahlivosti s obrazom aj presnými meračmi úrovne zvuku. K dispozícii sú ponuky pre všetky funkcie a je ľahké prechádzať „stránkami“ ponuky, aby ste našli nastavenia, ktoré je potrebné zmeniť. 3D LUT je možné aktivovať stlačením tlačidla 1 alebo 2. Kalibrácia sa spúšťa aj cez ponuky a zákazníci jednoducho sledujú výzvy na kalibráciu svojho displeja. Zvukomery možno dokonca prepínať medzi balistikou VU alebo PPM. Existujú nastavenia pre konfiguráciu rozsahov, ich umiestnenie na obrazovke alebo nepriehľadnosť. Zákazníci môžu dokonca zobraziť a upraviť nastavenia siete.

Pre montáž do racku môžu zákazníci jednoducho pridať policu Teranex Mini Rack Shelf. Pozostáva z kovovej misky, ktorá drží konvertor a umožňuje jeho priskrutkovanie pred priskrutkovaním celej police do stojana. Teranex Mini SDI na DisplayPort 8K HDR samozrejme obsahuje gumené nožičky, ktoré môžu zákazníci pripevniť na spodnú stranu prevodníka, ak ho chcú umiestniť na pracovný stôl.
