Blackmagic Design Teranex Express

Podrobný popis

Nový Teranex Express je prvý konvertor signálu na svete pre vysielanie v reálnom čase, ktorý pracuje v SD, HD a Ultra HD a predstavuje novú technológiu 12G-SDI! Teranex Express je úplne nový dizajn s pokročilými patentovanými algoritmami Teranex pre vizuálne transparentné konverzie kvality, ktorými je Teranex známy a ktoré často vyžadujú veľké vysielacie spoločnosti a štúdiá po celom svete! Tento nový model obsahuje neuveriteľných 178 rôznych konverzií SD, HD a Ultra HD smerom nahor a nadol v plnej 10-bitovej kvalite spolu so zvukom, skrytými titulkami, časovým kódom a ďalšími funkciami!

Pre používateľov iných modelov prevodníkov štandardov Teranex bude prechod na nový Teranex Express jednoduchý, pretože má rovnaké známe rozloženie predného panela. Vstavaný LCD monitor umožňuje používateľom jednoduchú navigáciu v menu a sledovanie zdrojového formátu a snímkovej frekvencie spolu so živým videom, takže nemusia používať externý monitor. Vďaka elegantnému opracovanému kovovému prednému panelu, kompaktnej veľkosti 1RU a vstavanému medzinárodnému napájaciemu zdroju je Teranex Express skutočne prémiovým produktom, od kvality vnútorného spracovania až po atraktívny vonkajší dizajn.

12G-SDI!
Teranex Express je prvý vysielací konvertor na svete, ktorý obsahuje viacrýchlostné 12G-SDI pripojenia. To znamená, že dokáže prepínať medzi 12G-SDI, 6G-SDI, 3G-SDI, HD-SDI a SD-SDI, vďaka čomu je kompatibilný so širokou škálou existujúcich SD, HD a Ultra HD zariadení. Tieto pripojenia dokážu prenášať dáta neuveriteľnou rýchlosťou 12 gigabitov za sekundu, čo je dostatočne rýchle na podporu progresívneho Ultra HD videa s frekvenciou až 60 snímok za sekundu. To znamená, že Teranex Express bude schopný podporovať vznikajúce formáty, hneď ako budú dostupné, vďaka čomu bude najrozšíriteľnejším a najperspektívnejším dostupným riešením.



PixelMotion
Patentované algoritmy spoločnosti Teranex na odstránenie prekladania PixelMotion sú zabudované do nového zariadenia Teranex Express, takže zákazníci môžu získať perfektné progresívne snímky z prekladaného materiálu. Spracovanie v reálnom čase upravuje clonu pixel po pixeli. To znamená zlepšenú kvalitu obrazu, pretože sa zachováva vertikálne rozlíšenie. Deinterlacing PixelMotion zachováva detaily zdroja a v kombinácii s viacsmerovými diagonálnymi filtrami eliminuje zubaté nerovnosti pri konverziách, takže získate dobre definované okraje a najostrejší možný obraz. Teranex Express tiež podporuje konverziu až 16 zvukových kanálov plus časový kód a dáta skrytých titulkov VANC. Teranex Express je tiež kompatibilný so zvukom kódovaným v Dolby, takže ho nikdy nie je potrebné dekódovať ani prekódovať počas konverzií nahor a nadol s rovnakou snímkovou frekvenciou. S Teranex Express sa titulky vždy zachovajú a zvuk aj časový kód zostávajú vždy dokonale synchronizované s vaším videom.


Kľúčové vlastnosti Teranex Express
– Obsahuje slávne spracovanie Teranex pre extrémne vysokú kvalitu konverzie nahor aj nadol.
– Obsahuje vstup a výstup 12G-SDI/dual link 6G-SDI a možnosť rozšírenia na vstup a výstup optického vlákna SDI.
– Zahŕňa úplnú konverziu časového kódu a titulkov.
– Zahŕňa 16 kanálov s presnými konverziami zvuku podľa snímky a úplné premapovanie zvukových kanálov.
– Klasický predný panel Teranex, takže ho zákazníci Teranexu mimoriadne ľahko integrujú a používajú.
– Referenčný vstup pre vstavanú funkciu synchronizácie snímok.
– Vstavaný zdroj napájania podporuje striedavé napätie 110 V až 240 V.

Teranex Express

SD karta so softvérom a manuálom

2x ochranné kryty nárazníkov so 4x skrutkami M4

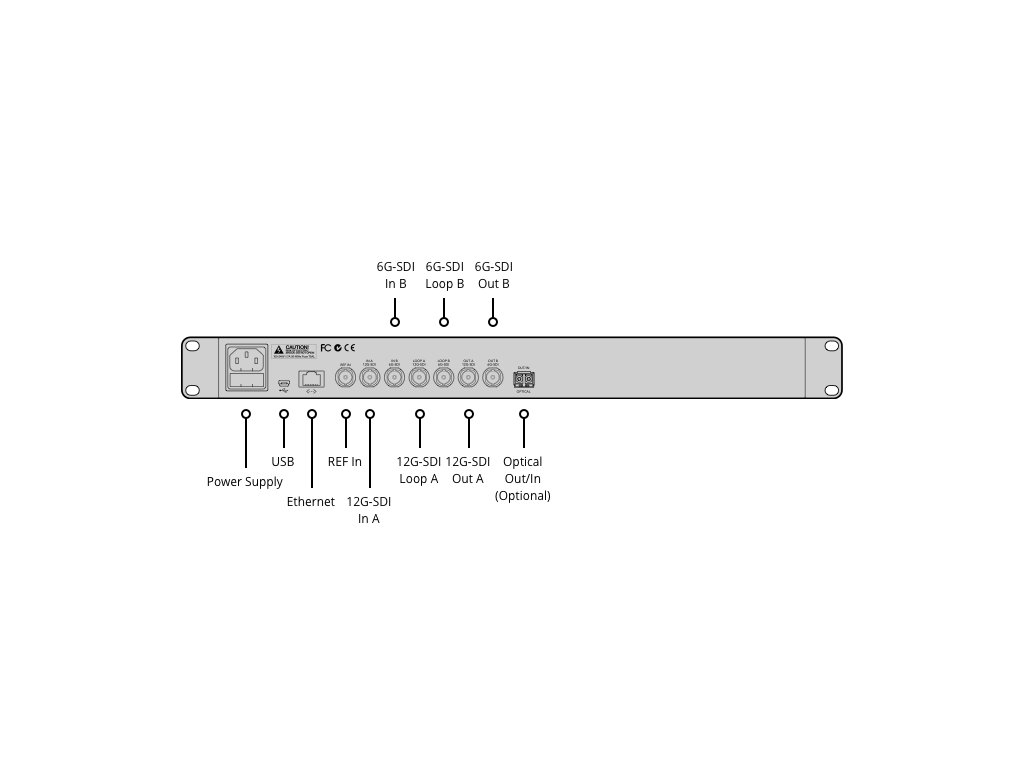

Spojenia

SDI video vstupy

1x BNC (IN A) – 10-bitové SD, HD, 2K, 3G HD úrovne A a B, automatické prepínanie 6G a 12G Ultra HD.

1x BNC (IN B) – 10-bitové automatické prepínanie SD, HD, 2K, 3G HD a 6G Ultra HD. Použiteľné ako duálny linkový vstup pre 4:2:2 3G alebo 6G UHD.

Vstupné slučky SDI videa

1x BNC (IN A Loop) – Pretaktované, 10-bitové automatické prepínanie SD, HD, 2K, 3G HD, 6G a 12G Ultra HD.

1x BNC (IN B Loop) – Pretaktované, 10-bitové SD, HD, 2K, 3 Gb/s HD, automatické prepínanie 6G Ultra HD.

SDI video výstupy

1x BNC (OUT A) – 10-bitové SD, HD, 2K, 3G HD úrovne A a B, automatické prepínanie 6G a 12G Ultra HD.

1x BNC (OUT B) – 10-bitové SD, HD, 2K, 3G HD úrovne A a B a automatické prepínanie 6G Ultra HD. Použiteľné ako duálny linkový výstup pre 4:2:2 3G alebo 6G Ultra HD.

Štyri SDI video výstupy

SMPTE 435-1 – Iba Quad HD Split (metóda štvorcového delenia). Využíva SDI Out A pre kvadrant A, SDI Out B pre kvadrant B; prekonfiguruje slučku SDI In A pre kvadrant C, slučku SDI In B pre kvadrant D.

Optické video vstupy

1x 10bit SD, HD, 3G HD, 2K, automatické prepínanie Ultra HD.

Optické video výstupy

1x 10-bitové automatické prepínanie SD, HD, 3G HD, 2K, Ultra HD. Nie je k dispozícii počas prevádzky vo výstupných režimoch Dual Link alebo Quad Link.

Audio vstupy SDI

16 kanálov v rozlíšení SD, HD, 3G HD, 2K a Ultra HD.

SDI audio výstupy

16 kanálov v rozlíšení SD, HD, 3G HD, 2K a Ultra HD.

Pripojenie optického vlákna (voliteľné)

1x SMPTE optický SFP konektor.

Optické audio vstupy

16 kanálov v rozlíšení SD, HD, 3G HD, 2K a Ultra HD.

Optické audio výstupy

16 kanálov v rozlíšení SD, HD, 3G HD, 2K a Ultra HD.

Vstavaná podpora Dolby®

Dolby® AC-3 prechádza vo všetkých konverziách. Dolby® E prechádza okrem konverzií snímkovej frekvencie videa.

Vstupy časového kódu

Podpora pre VITC/ATC. Žiadna podpora pre LTC.

Výstupy časového kódu

Podpora pre VITC/ATC. Žiadna podpora pre LTC.

Podpora viacerých sadzieb

Pripojenia SDI sú prepínateľné medzi štandardným rozlíšením, vysokým rozlíšením a UltraHD. SDI prepína medzi štandardným rozlíšením SDI s rýchlosťou 270 Mb/s, HD-SDI s rýchlosťou 1,5 Gb/s a 2K SDI, 3G HD, 6G a 12G Ultra HD.

Referenčný vstup

1x BNC - Black Burst alebo trojúrovňová synchronizácia.

Počítačové rozhranie

1x mini B port USB 2.0 pre aktualizácie softvéru.
1x RJ45 10/100 Ethernet pre diaľkové ovládanie a konfiguráciu.

Rozhranie procesora

Podsvietené tlačidlá, stavové LED diódy a LCD displej s ľahko použiteľnými ponukami na obrazovke.

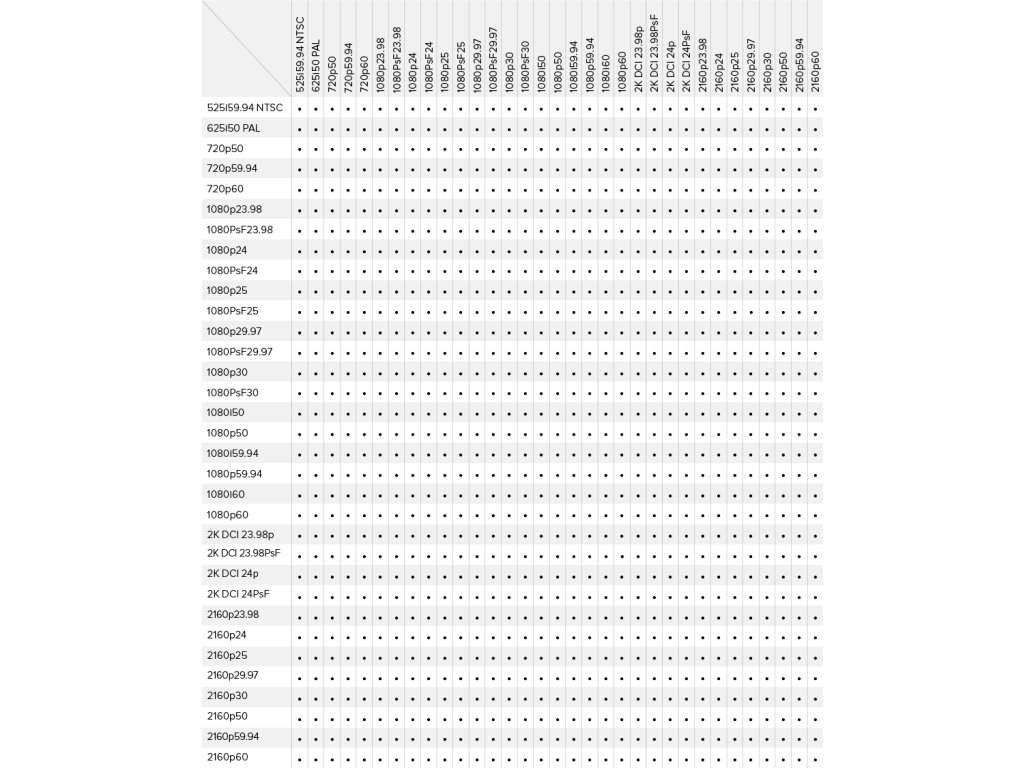

Konverzie

Operačné systémy

Mac 10.15 Catalina,
Mac 11.1 Big Sur alebo novší.

Windows 10, 64-bitový.

Fyzické špecifikácie
