Blackmagic Design HyperDeck Extreme 8K HDR

Podrobný popis

Nový HyperDeck Extreme 8K HDR sa vyznačuje overenou spoľahlivosťou HyperDecku v kombinácii s novými inováciami, ako sú napríklad priestorovo úsporné súbory H.265, voliteľná interná vyrovnávacia pamäť, 3D LUT, natívna podpora 8K a HDR. Vďaka možnosti nahrávania v natívnom rozlíšení 8K v H.265 získajú zákazníci znížené náklady na úložisko a úžasnú kvalitu obrazu. Veľká dotyková obrazovka zaisťuje dokonalý prehľad o nahrávke, ako aj ovládanie všetkých nastavení zariadenia. Zákazníci si potom môžu pridať HyperDeck Extreme Control a premeniť ho na tradičné vysielacie zariadenie. To znamená, že HyperDeck Extreme je perfektným riešením pre ďalšiu generáciu vysielania, živej produkcie a digitálnej signage.

HyperDeck Extreme má inovatívne dotykové používateľské rozhranie s ovládacími prvkami prehrávača, ako aj veľkú obrazovku na sledovanie nahrávok. Potom pridajte HyperDeck Extreme Control pre tradičné ovládanie vysielacieho prehrávača a veľký gombík shuttle, ktorý sa používa neuveriteľne luxusne. Zákazníci môžu dokonca namontovať HyperDeck a ovládač do racku. HyperDeck Extreme tiež obsahuje 2 sloty pre médiá, Quad 12G-SDI pre 8K, analógové pripojenia pre archiváciu, nahrávanie na externý disk USB-C a plus reproduktor na prednom paneli a konektor pre slúchadlá. K dispozícii je tiež voliteľná vyrovnávacia pamäť, ktorá eliminuje stratu snímok, ak sa médium zaplní alebo je príliš pomalé. Súčasťou balenia sú aj pripojenia napájania AC aj DC pre použitie v štúdiu alebo na mieste.

Vďaka svojej úžasnej všestrannosti je HyperDeck Extreme skvelý aj na živú produkciu ako hlavný rekordér, prehrávač klipov a na nahrávanie z ISO kamier. Analógové vstupy umožňujú zákazníkom nahrávať zo starých videokaziet, takže staršie programovanie je možné použiť na najnovších streamovacích službách alebo na strih. Digitálna signage v rozlíšení 8K je s HyperDeck Extreme jednoduchá, pretože má 10G Ethernet pre rýchle nahrávanie médií a navyše ponúka jednoduchý protokol diaľkového ovládania. Zákazníci ho môžu dokonca použiť ako terénny rekordér, pretože obsahuje HDMI, SDI a analógové vstupy so vstavanými osciloskopmi a 3D LUT. Osciloskopy tiež pomáhajú QA manažérom zákazníkov zabezpečiť súlad s vysielacími štandardmi pred streamovaním a vysielaním.

HyperDeck Extreme Control umožňuje zákazníkom pripojiť sa k starším vysielacím prehrávačom, nastaviť vstupný a výstupný bod a následne upravovať. Stačí pridať HyperDeck Extreme 8K a HyperDeck Extreme Control ku každému staršiemu prehrávaču, aby ich všetky mohli neustále archivovať iba jeden operátor. Je dokonca možné upravovať rôzne formáty pomocou Teranex Express na konverziu pások z SD na HD v jednom kroku. Zákazníci môžu ovládať širokú škálu prehrávačov vrátane Digital Betacam, 1-palcového formátu C a Betacam SP.

Súčasťou balenia je najnovšie rozhranie Quad Link 12G-SDI, takže je možné nahrávať a prehrávať v plnom rozlíšení 8K pre úžasnú kvalitu. Pripojenia SDI sú multi-rýchlostné, takže zákazníci môžu použiť Quad Link 12G-SDI na dosiahnutie kompatibility s inými 8K produktmi alebo prepnúť na SD, HD alebo Ultra HD pomocou pripojenia Single-link 12G-SDI. Aby bolo možné nahrávať na bežné CFast karty vo vysokom rozlíšení 8K, HyperDeck Extreme používa moderné súbory H.265 na nahrávanie a prehrávanie v rozlíšení 8K. To znamená, že HyperDeck Extreme 8K je ideálny na pripojenie k najnovším 8K televízorom a projektorom.



Inovatívne dotykové používateľské rozhranie LCD poskytuje neuveriteľné ovládanie. Na obrazovke sú samostatné tlačidlá na prehrávanie, zastavenie a nahrávanie a mini časová os na prechádzanie nahrávkami. Zákazníci môžu dokonca prechádzať snímkou potiahnutím prsta. LCD displej obsahuje head-up displej s časovým kódom, video štandardom, stavom médií, ako aj zvukovými meračmi. Dotykovou obrazovkou je možné aktivovať teleskopy, ako aj asistenciu zaostrovania a expozície. K dispozícii je tiež široká škála nastavení, ktoré sa ovládajú z veľkého LCD displeja. Zákazníci si navyše môžu načítať a uložiť 3D LUT. Zákazníci majú tiež k dispozícii priame tlačidlá na ovládanie pohybu, ktoré umožňujú 3D LUT a diaľkové ovládanie.

HyperDeck Extreme Control rozširuje svoj HyperDeck Extreme o tradičné ovládacie prvky vysielacieho dekodéra. Funguje ako tradičný vysielací dekodér so známym rozložením. Zákazníci môžu ovládať až 8 dekodérov prostredníctvom štandardného rozhrania RS-422. Zákazníci môžu dokonca HyperDeck Extreme namontovať do racku a vytvoriť tak jednu jednotku „vysielacieho dekodéra“. Vďaka použitiu štandardného rozhrania RS-422 môžu zákazníci ovládať staré vysielacie dekodéry a vykonávať úpravy pomocou nastavených vstupných a výstupných bodov. To je ideálne pre archivačnú prácu. Navyše môžu zákazníci upravovať aj medzi snímkovými frekvenciami, ak sa štandardy konvertujú medzi formátmi.

Podpora médií CFast umožňuje zákazníkom nahrávať na bežne dostupné pamäťové karty. Súbory H.265 sú dostatočne malé na to, aby umožňovali dlhé nahrávanie na štandardné karty CFast. Navyše sú k dispozícii 2 sloty pre karty CFast, takže zákazníci môžu vymieňať ľubovoľné plné karty aj počas nahrávania, čo umožňuje nahrávanie s neobmedzenou dĺžkou. Karty CFast sú ideálne na vysielanie, pretože sú malé, vysokorýchlostné a cenovo dostupné. S H.265 môžu zákazníci nahrávať 498 minút v rozlíšení 8Kp60 na 1 TB kartu, 1 059 minút v rozlíšení 2160p60 Ultra HD a 2 354 minút v rozlíšení 1080p59,94 na 1 TB kartu. To je viac ako 8 hodín v rozlíšení 8K a viac ako 39 hodín v rozlíšení HD.

Ak je potrebné nahrávať na iné typy médií, rozširujúci port USB-C umožňuje zákazníkom pripojiť externý flash disk na nahrávanie. Pridanie Blackmagic MultiDock 10G tiež uľahčuje používanie SSD diskov pre kompatibilitu s inými modelmi HyperDeck. Zákazníci dokonca získajú ponuky na obrazovke pre správu externých diskov pomocou dotykovej obrazovky.



Niekedy sa ich médiá môžu zaplniť skôr, ako zákazníci prejdú na prázdnu kartu, alebo ak je karta príliš pomalá, zákazníci môžu v nahrávaní vynechávať snímky. Aby sa tento problém odstránil, zákazníci môžu do HyperDeck Extreme 8K nainštalovať PCIe flash disk, ktorý bude slúžiť ako vyrovnávacia pamäť nahrávok. Tým sa eliminujú problémy s médiami CFast alebo externými diskami, pretože vyrovnávacia pamäť automaticky prevezme úlohu a zaznamená akýkoľvek obsah, ktorý médium nedokázalo zachytiť. Aj keď sa karta zaplní, nahrávanie do vyrovnávacej pamäte bude pokračovať, kým sa nevymení. Vyrovnávacia pamäť dokonca umožňuje zákazníkom nahrávať formáty, ktoré sú pre pamäťovú kartu alebo externý disk príliš rýchle.

HyperDeck Extreme 8K ponúka širokú škálu video a audio pripojení, ako napríklad multi-rate Quad Link 12G-SDI pre SD, HD, Ultra HD a 8K SDI zariadenia. 12G-SDI výstupy podporujú fill and key pri prehrávaní súborov RGBA 4:4:4:4. Pre spotrebiteľské televízory a videoprojektory je súčasťou balenia aj HDMI. Pre archiváciu HyperDeck obsahuje aj symetrické analógové, HiFi audio a časové kódové pripojenia. Pre monitorovanie je k dispozícii dokonca aj down-converted monitor SDI výstup s prekrytiami. Súčasťou balenia je aj najnovší 10G Ethernet pre vysokorýchlostné nahrávanie pomocou FTP protokolov.

Zákazníci budú pripravení na najnovšie pracovné postupy HDR s podporou najnovších štandardov HDR a extrémne jasnou obrazovkou so širokým farebným gamutom. Vstavané osciloskopy sa dokonca prepnú na HDR osciloskopy pri práci vo formátoch HDR. Súbory sú označené správnymi informáciami o HDR a vstupy SDI a HDMI automaticky detekujú aj štandardy HDR videa. Statické metadáta formátov PQ a HLG sú spracované podľa štandardu ST2084. Jasný LCD displej má širší farebný gamut, takže dokáže spracovať farebné priestory Rec. 2020 aj Rec. 709. Vstavaný farebný gamut HyperDeck Extreme 8K HDR LCD dokáže spracovať dokonca 100 % formátu DCI-P3.

HyperDeck Extreme ponúka kompletné interné monitorovanie priebehu, takže zákazníci si môžu zabezpečiť súlad s vysielacími štandardmi pri použití na špičkovej práci. Zobrazenie priebehu poskytuje tradičný pohľad na úrovne jasu (luminancie) ich vstupného alebo prehrávaného signálu. Vektoroskopické zobrazenie umožňuje zákazníkom vidieť intenzitu farieb pri 100 % referenčných úrovniach SDI. Zákazníci tiež získajú zobrazenia RGB a YUV, ktoré sú ideálne na korekciu farieb a kontrolu nelegálnych úrovní. Histogram zobrazuje rozloženie detailov od bielej po čiernu v ich obrázkoch a orezanie svetlých alebo tieňových oblastí. Vstavané osciloskopy je možné prekrývať so živým videom alebo ako malý obrázok v obraze v pravom hornom rohu osciloskopu.



Pripojenia SDI a HDMI sú multi-rate, takže zvládajú SD, HD, Ultra HD a 8K. Formáty SD zahŕňajú NTSC a PAL. Štandardy 720p HD zahŕňajú 720p50 a 59,94p. Prekladané formáty 1080i HD zahŕňajú 1080i50 a 59,94. Formáty 1080p HD zahŕňajú 1080p23,98, 24, 25, 29,97, 30, 50, 59,94 a 60p. Zákazníci si môžu pozrieť aj formáty 1080p PsF. Ultra HD je podporované až do rozlíšenia 2160p59,94. Frekvencie 2K a 4K DCI sú k dispozícii až do 25p. Štandardy 8K sú zahrnuté s rozlíšením 4320p23,98, 24, 25, 29,97, 50, 59,94 a 60p.

8K má 4-krát viac pixelov ako Ultra HD, takže HyperDeck Extreme 8K používa na nahrávanie v rozlíšení 8K súbory H.265, čím sa znižujú náklady a uľahčuje práca s 8K súbormi. Súbory H.265 sú extrémne malé a majú kompresný pomer od 60:1 do 285:1, čo znamená oveľa menšie veľkosti súborov. Zákazníci môžu použiť H.265 pre všetky formáty 8K, Ultra HD alebo progresívne HD. HyperDeck Extreme 8K dokonca podporuje ProRes 422 HQ, ProRes 422, ProRes 422 LT na nahrávanie a prehrávanie a ProRes 4444 na prehrávanie na vyplnenie a vykreslenie.

HyperDeck Extreme 8K HDR obsahuje profesionálny zvuk pre moderných vysielateľov alebo archiváciu zo starších vysielacích prehrávačov. Pri práci vo formátoch SDI môžu zákazníci nahrávať 2, 4, 8 alebo 16 zvukových kanálov v reálnom čase. Pre zachytávanie starších programov sú k dispozícii 4 analógové audio vstupy XLR, ktoré umožňujú zákazníkom nahrávať všetky 4 kanály z prehrávačov Betacam SP. Zákazníci môžu monitorovať pomocou 4 audiometrov na obrazovke s užívateľsky voliteľnou balistikou VU alebo PPM. Pre spotrebiteľské zariadenia, ako sú VHS, DVD a set-top boxy, sú k dispozícii aj priame HiFi audio vstupy. HyperDeck Extreme 8K HDR je síce najnovšou technológiou 8K, ale aj analógové pripojenia boli navrhnuté s ohľadom na vysielacie špecifikácie s nízkym šumom a nízkym skreslením.



Viaceré jazyky sú plne podporované, takže zákazníci sa nemusia učiť iný jazyk, aby ho mohli používať. Podpora je zahrnutá pre angličtinu, čínštinu, japončinu, kórejčinu, španielčinu, nemčinu, francúzštinu, ruštinu, taliančinu, portugalčinu a turečtinu.

Vďaka 10G ethernetu je HyperDeck Extreme 8K HDR ideálny pre digitálne signage, pretože vzdialené nahrávanie je extrémne rýchle. Všetky modely používajú jednoduchý textový protokol a zákazníci môžu použiť Telnet na testovanie ovládacích príkazov. Na vzdialené nahrávanie mediálnych súborov môžu zákazníci použiť FTP alebo dokonca jednoduchý FTP klientsky softvér. Keď sa ethernetový protokol a FTP používajú s veľkými diskovými poľami USB-C, HyperDeck Extreme sa stáva skvelým vysielacím serverom na príjem, správu médií a prehrávanie.

Zákazníci môžu s HyperDeck Extreme používať širokú škálu produktov Blackmagic Design vrátane HyperDeck Extreme Control na pridanie tradičných ovládacích prvkov pre vysielacie prehrávače. Navyše používa štandardný protokol RS-422 na ovládanie prehrávača, takže funguje s akýmkoľvek vysielacím prehrávačom. Je možné pridať nový Blackmagic MultiDock 10G na používanie bežných SSD diskov pre kompatibilitu s médiami z iných modelov HyperDeck. HyperDeck Extreme 8K je tiež perfektným masteringovým rekordérom s novým ATEM Constellation 8K alebo na prehrávanie klipov a zmenu poradia ISO. Pre monitorovanie umožňuje Teranex SDI na HDMI 8K monitorovanie vysielania na televízore a má tiež kalibráciu monitora, 3D LUT a osciloskopy na obrazovke.

Súbory z HyperDeck Extreme 8K sú bežné a sú kompatibilné so všetkými operačnými systémami alebo s väčšinou video softvéru. Médiá je možné formátovať pomocou ExFAT alebo HFS+, takže zákazníci majú jednoduchý prístup k médiám na počítačoch a k súborom ako na bežných diskoch. DaVinci Resolve je ideálny na použitie s HyperDeckom, pretože ponúka strih, korekciu farieb, postprodukciu zvuku a vizuálne efekty, a to všetko v jednej softvérovej aplikácii.

HyperDeck Extreme 8K HDR

SD karta s používateľskou príručkou.

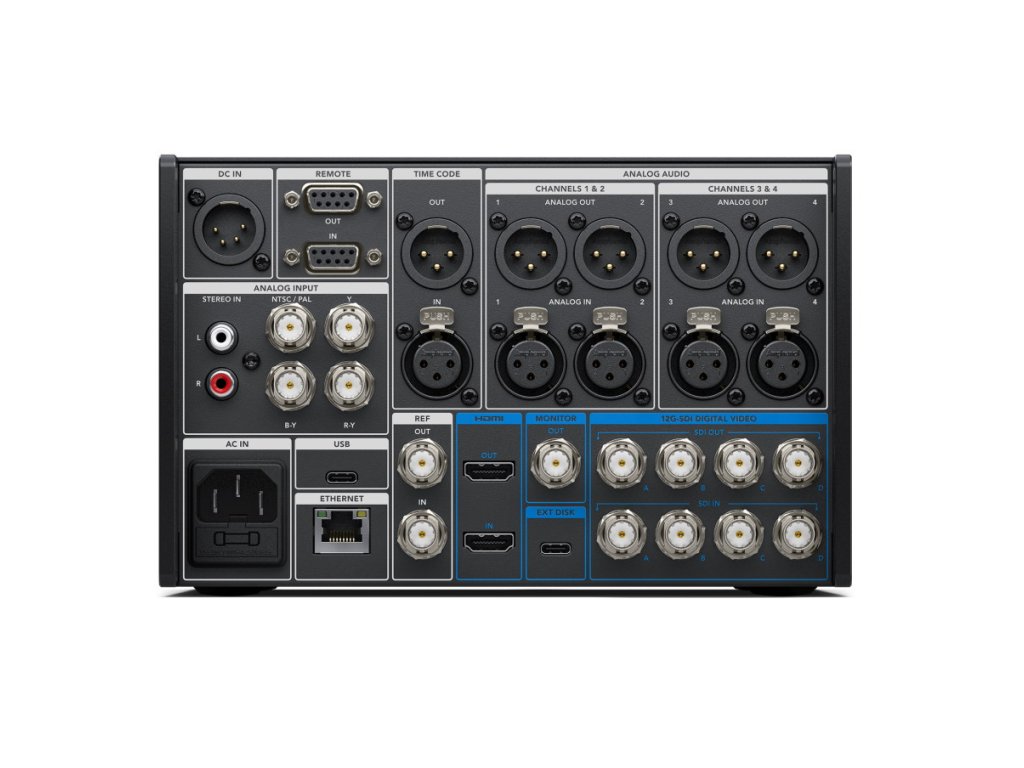

Spojenia

SDI video vstupy

4

SDI video výstupy

5 (12G-SDI A, B, C, D a 3G-SDI výstup pre monitor)

Sadzby SDI

270 MB, 1,5 G, 3 G, 6 G, 12 G.

Video vstupy HDMI 2.0

1

Video výstupy HDMI 2.0

1

Analógové video vstupy

1 x komponentný YUV na 3 BNC konektoroch,
1 x kompozitný NTSC/PAL na 1 BNC.

Analógové video výstupy

žiadne.

Analógové audio vstupy

4 kanály profesionálneho symetrického analógového zvuku cez XLR konektory a 2 kanály spotrebiteľského nesymetrického zvuku cez RCA konektory.

Vstavaný reproduktor

Mono

Obrazovka

7-palcový LCD displej s rozlíšením 1920 x 1200. Jas 2000 nitov, DCI-P3, 100 % HDR.

Pripojenia časového kódu

1 x XLR vstup a 1 x XLR výstup.

Referenčný vstup

Tri-Sync alebo Black Burst.

Audio vstupy SDI

16-kanálový vložený zvuk.

SDI audio výstupy

16-kanálový vložený zvuk.

HDMI audio vstupy

8-kanálový vložený zvuk.

HDMI audio výstupy

8-kanálový vložený zvuk.

Diaľkové ovládanie

1 x vstup RS-422, 1 x výstup RS-422.

Konfigurácia záznamníka

Prostredníctvom používateľského rozhrania alebo ethernetového protokolu Blackmagic HyperDeck.

Ethernet

10 Gb/s

Externé nahrávanie

1 x USB-C 3.1 Gen 2 (až 10 Gb/s) pre nahrávanie na externý disk.

Počítačové rozhranie

1 x USB-C pre aktualizácie softvéru.

Operačné systémy

Mac 10.14 Mojave,
Mac 10.15 Catalina alebo novší.

Windows 8.1 a 10.

Fyzické špecifikácie
