Blackmagic Design ATEM Constellation 8K

Podrobný popis

Nový ATEM Constellation 8K je Ultra HD prepínač pre živé vysielanie s toľkými funkciami, že ich zákazníci môžu všetky skombinovať a vytvoriť tak neuveriteľne výkonný 8K prepínač. Zákazníci získajú 4 M/E vstupy, 40 x 12G-SDI vstupy, 24 x 12G-SDI aux výstupy, 4 DVE, 16 Keyerov, 4 prehrávače médií, 4 multi prehliadače, 2 SuperSource a konverziu štandardov na každom SDI vstupe. Po prepnutí na 8K sa všetky tieto funkcie spoja a vytvoria výkonný 8K prepínač.

Nový ATEM Constellation 8K je Ultra HD prepínač pre živé vysielanie s toľkými funkciami, že ich zákazníci môžu všetky skombinovať a vytvoriť tak neuveriteľne výkonný 8K prepínač. Zákazníci získajú 4 M/E vstupy, 40 x 12G-SDI vstupy, 24 x 12G-SDI aux výstupy, 4 DVE, 16 Keyerov, 4 prehrávače médií, 4 multi prehliadače, 2 SuperSource a konverziu štandardov na každom SDI vstupe. Po prepnutí na 8K sa všetky tieto funkcie spoja a vytvoria výkonný 8K prepínač.

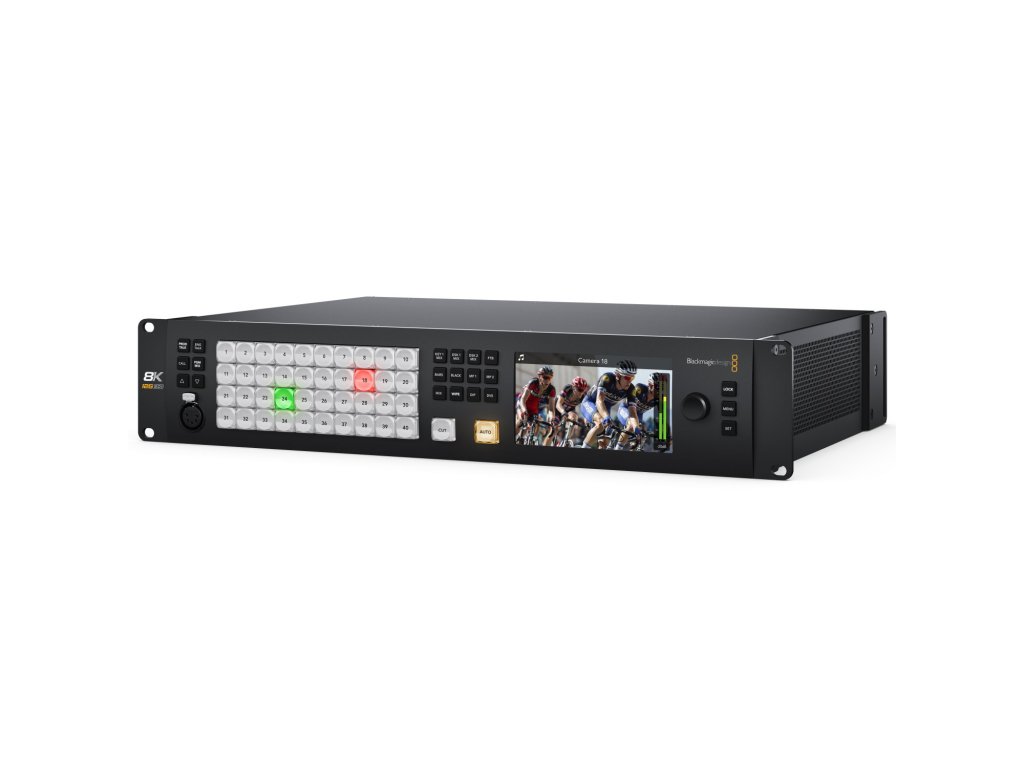

Prepínač ATEM Constellation 8K sa vyznačuje kompaktným dizajnom s výškou 2RU pre montáž do racku a vstavaným ovládacím panelom. To umožňuje ovládanie prepínača, čo je dôležité počas nastavenia alebo v núdzových situáciách. Súčasťou balenia je aj veľký LCD displej, takže zákazníci môžu sledovať výstup programu a meniť nastavenia prepínača prostredníctvom ponúk na obrazovke. Hoci má iba veľkosť 2RU, zadná strana prepínača má masívnych 40 vstupov 12G-SDI, 24 aux výstupov 12G-SDI, plus vyvážený zvuk, ethernet, ovládanie RS-422 a extra digitálne audio vstupy MADI pre interný zvukový mixér Fairlight.

Vďaka vstavanému ovládaciemu panelu môžu zákazníci kedykoľvek jednoducho prísť a prevziať plnú kontrolu nad prepínačom ATEM Constellation. Zákazníci získajú neuveriteľný výkon s ovládaním v štýle PGM/PVW alebo cut-bus. Tlačidlá sú rovnakého prémiového typu, aké sa používajú na paneloch plnej veľkosti, a umožňujú ovládať prechody, kľúče upstream/downstream, prehrávače médií a prechod do čiernej. Používatelia však nie sú nikdy obmedzení, pretože LCD menu umožňuje prístup ku každej jednotlivej operačnej funkcii prepínača.



Zákazníci získajú 40 nezávislých 12G-SDI vstupov, pričom každý vstup má vlastný konvertor nahor a nadol. To znamená, že je možné konvertovať zdroje s rozlíšením 1080p a Ultra HD na úžasné rozlíšenie 8K a použiť ich vo svojich 8K programoch. Pri použití v rozlíšení HD alebo Ultra HD môžu zákazníci pripojiť až 40 rôznych zdrojov vo všetkých formátoch až do rozlíšenia 2160p60. Pri prevádzke 8K formátov je možné pripojiť 10 zdrojov Quad Link 12G-SDI 8K vo všetkých formátoch až do rozlíšenia 4320p60.

ATEM Constellation 8K disponuje 24 nezávisle smerovateľnými 12G-SDI výstupmi, ktoré je možné plne prispôsobiť. Všetky tieto výstupy sú podobné aux výstupom, sú však výkonnejšie, pretože zákazníci môžu smerovať akýkoľvek externý SDI vstup a všetky interné zdroje do ktoréhokoľvek z týchto 12G-SDI výstupov. Všetky 12G-SDI výstupy obsahujú embedded programový zvuk a navyše zákazníci získajú podporu Mix Minus, embedded timecode RP-188, ovládanie SDI kamery, Tally a talkback.

Vstavané viacnásobné zobrazenia umožňujú zákazníkom sledovať viacero zdrojov na jednom monitore. Zákazníci získajú 4 nezávislé viacnásobné výstupy, z ktorých každý je možné individuálne prispôsobiť alebo transformovať do jedného viacnásobného zobrazenia s plným rozlíšením 8K, keď zákazníci prepnú na rozlíšenie 8K. Navyše, všetky externé vstupy a všetky interné zdroje je možné smerovať do ľubovoľného zobrazenia. Navyše, každé viacnásobné zobrazenie je možné nezávisle nastaviť na 4, 7, 10, 13 alebo 16 súčasných zobrazení. Každé zobrazenie má tiež stav na obrazovke vrátane vlastného označenia, VU metrov a počtu zobrazení.



ATEM Constellation 8K obsahuje širokú škálu natívnych prechodov v rozlíšení 8K pre vysielanie, ako sú mix, dip, wipe a ďalšie. Všetky prechody je možné prispôsobiť nastavením parametrov, ako je ich trvanie, farba okraja, šírka okraja, poloha a smer. Prechody sú dokonca plne natívne v rozlíšení 8K. Zákazníci tiež získajú vzrušujúce DVE prechody, ktoré sú ideálne pre grafické wipe a dokonca aj pre ostré efekty pri použití s internými prehrávačmi médií.

Aby tímy pracovali ako jeden kreatívny tím, ATEM Constellation ponúka zabudovanú funkciu talkback. Talkback podporuje predný 5-pinový XLR konektor pre náhlavnú súpravu, ako aj zadný rozširujúci konektor RJ12 pre talkback na prepojenie so štandardnými priemyselnými systémami, ako sú ClearCom alebo RTS. Zákazníci získajú plnú kontrolu nad talkbackom vrátane programových a technických slučiek, ovládania bočného tónu pre počúvanie mikrofónu náhlavnej súpravy do slúchadiel a mixu programu. ATEM Constellation tiež podporuje SDI talkback, ktorý využíva SDI kanály 15 a 16 pre obojsmernú komunikáciu s kamerami Blackmagic Design. Zákazníci môžu dokonca použiť kanály 13 a 14 pre technický talkback.



Vstavaný mediálny fond ukladá grafiku a animácie v RGBA kvalite vysielania, ktoré je možné okamžite prehrať v dvoch prehrávačoch médií. Pre dosiahnutie najvyššej kvality dokáže mediálny fond pojať až 24 fotografií v plnom rozlíšení 8K alebo 64 fotografií v Ultra HD alebo HD. Klipy pohyblivej grafiky na použitie v animáciách a stripoch môžu mať až 100 snímok v rozlíšení 8K RGBA, 400 snímok v rozlíšení Ultra HD alebo masívnych 1 600 snímok v rozlíšení 1080HD.

Pre spravodajstvo alebo prácu na virtuálnom scéne je ATEM Constellation perfektnou voľbou, pretože je vybavený 16 kľúčmi ATEM Advanced Keyer pre vysoko kvalitné chromatické alebo luminančné kľúčovanie. Chromatické kľúčovanie je neuveriteľne výkonné a obsahuje výber farieb na vzorkovanie farieb pozadia pre automatické generovanie kľúčových parametrov. Zákazníci získajú presné ovládanie okrajov a odleskov a k dispozícii je dokonca aj korektor farieb popredia, takže si môžu zákazníci porovnať „vzhľad“ vrstvy popredia s vrstvou pozadia, čo umožňuje plynulé kompozície. Kľúčovanie je možné použiť aj na vzorované a DVE kľúčovanie, čo poskytuje neuveriteľnú všestrannosť. Keď potom zákazníci prejdú na 8K, stále získajú štyri nezávislé kľúče ATEM Advanced Keyer s plným rozlíšením 8K.

Vďaka vstavanému audio mixéru Fairlight umožňuje ATEM Constellation extrémne komplexné mixovanie živého zvuku. Interný mixér disponuje masívnymi 156 kanálmi, čo je najväčší audio mixér v prepínači pre živú produkciu. 80 kanálov mixéra je de-embeddedovaných zo vstupov SDI, zatiaľ čo ďalších 64 audio kanálov je privádzaných cez vstup MADI. Každý vstupný kanál je vybavený 6-pásmovým parametrickým ekvalizérom najvyššej kvality a kompresorom, limitérom, expandérom a šumovou bránou, ako aj plným panoramatickým ovládaním. Zákazníci získajú ďalšie kanály pre analógový vstup, talkback mikrofón a prehrávače médií. Všetok tento zvukový výkon je možné ovládať pomocou softvérového ovládača ATEM, panela kompatibilného s Mackie alebo audio konzoly Fairlight.



Ovládací panel softvéru ATEM poskytuje zákazníkom úplnú kontrolu nad prepínačom a je zahrnutý zadarmo. Ovládací panel softvéru ATEM sa vyznačuje krásne navrhnutým rozhraním s vizuálnym prepínačom a paletami parametrov pre rýchle úpravy. Ovládací panel softvéru ATEM tiež umožňuje zákazníkom prístup k ovládaniu kamery, mixovaniu zvuku, médiám, programovaniu makier a dokonca aj k ovládaniu diskových rekordérov HyperDeck. Zákazníci si dokonca môžu uložiť celý stav prepínača ako súbory XML a všetky médiá sa zálohujú z mediálneho poolu.

Na rozdiel od iných prepínačov sú všetky funkcie zahrnuté v kúpnej cene. To znamená, že zákazníci dostanú všetky funkcie plne aktivované a vždy pripravené na použitie. Neexistujú žiadne licenčné poplatky, ktoré by zákazníkom umožnili používať funkcie, ani žiadne priebežné mesačné náklady. To znamená, že používateľom nikdy nevyprší platnosť licencie 5 minút pred spustením programu. Pokročilé funkcie, ako napríklad multi view, SuperSource, DVE alebo pokročilé kľúče ATEM, sú vždy aktivované a vždy pripravené na použitie.

Spojenia

Celkový počet videovstupov

40-násobné zrýchlenie až do Ultra HD / 10-násobné zrýchlenie v rozlíšení 8K

Celkový počet video výstupov

28-násobné zrýchlenie až do Ultra HD / 7-násobné zrýchlenie v rozlíšení 8K

Celkový počet Aux výstupov

24-násobné rozlíšenie až do Ultra HD / 6-násobné rozlíšenie 8K

Sadzby SDI

1,5G, 3G, 6G, 12G

Celkový počet zvukových vstupov

2 x vyvážený 1/4-palcový jack, 1 x 32-kanálový stereo kanál BNC MADI v.

Celkový počet zvukových výstupov

2 x vyvážený 1/4-palcový jack, 2 x 32-kanálový stereo kanál Výstup BNC MADI.

Pripojenia časového kódu

žiadne

Referenčný vstup

Tri-Sync alebo Black Burst.

Opätovná synchronizácia video vstupu

Na všetkých 40 vstupoch.

Prevodníky snímkovej frekvencie a formátu

Na všetkých 40 vstupoch.

SDI video vstupy

40 x 10-bitové 720p, 1080i, 1080p, 2160p a 10 x 4320p prepínateľné.

Extra audio výstupy

1 x 5-pinový XLR Talkback.

SDI audio výstupy

2 kanály embedované do SDI výstupu na všetkých výstupoch.

Extra audio vstupy

1 x 5-pinový XLR Talkback.

Výstupy programu SDI

Ktorýkoľvek z 24 SDI výstupov.

Výstup programu SDI s nadol konvertovaným signálom

žiadne

Výstupy SDI náhľadu

Ktorýkoľvek z 24 SDI výstupov.

Celkový počet viacerých zobrazení

4x až do Ultra HD / 1x v 8K

Výstupy SDI Multi View

4

HDMI výstupy pre viacero zobrazení

žiadne

Pripojenie ovládacieho panela

Ethernet podporuje 10/100/1000 BaseT. Umožňuje priame pripojenie medzi panelom a šasi alebo prostredníctvom siete.

Interný generátor časového kódu

Áno

Výstup Tally

Pridané cez ethernetové pripojenie k produktu Blackmagic Design GPI a Tally Interface. (Nie je súčasťou balenia).

Počítačové rozhranie

1x USB 2.0 port.

Operačné systémy

Mac 10.14 Mojave,
Mac 10.15 Catalina alebo novší.

Windows 8.1 a 10, obe 64-bitové.
