Blackmagic Design ATEM 4 M/E Constellation 4K

Podrobný popis

ATEM 4 M/E Constellation 4K je Ultra HD model z rodiny ATEM Constellation so 40x 12G-SDI štandardmi konvertovanými vstupmi s podporou štandardov až po Ultra HD 2160p60. Tento nový 4K model s rovnakými výkonnými funkciami ako ATEM 4 M/E Constellation HD má 24x 12G-SDI aux výstupy, 16x upstream ATEM pokročilé chroma kľúče, 4x downstream kľúče, 4x prehrávače médií Ultra HD, 2x procesory SuperSource a ďalšie.Voľný od 6/2023.

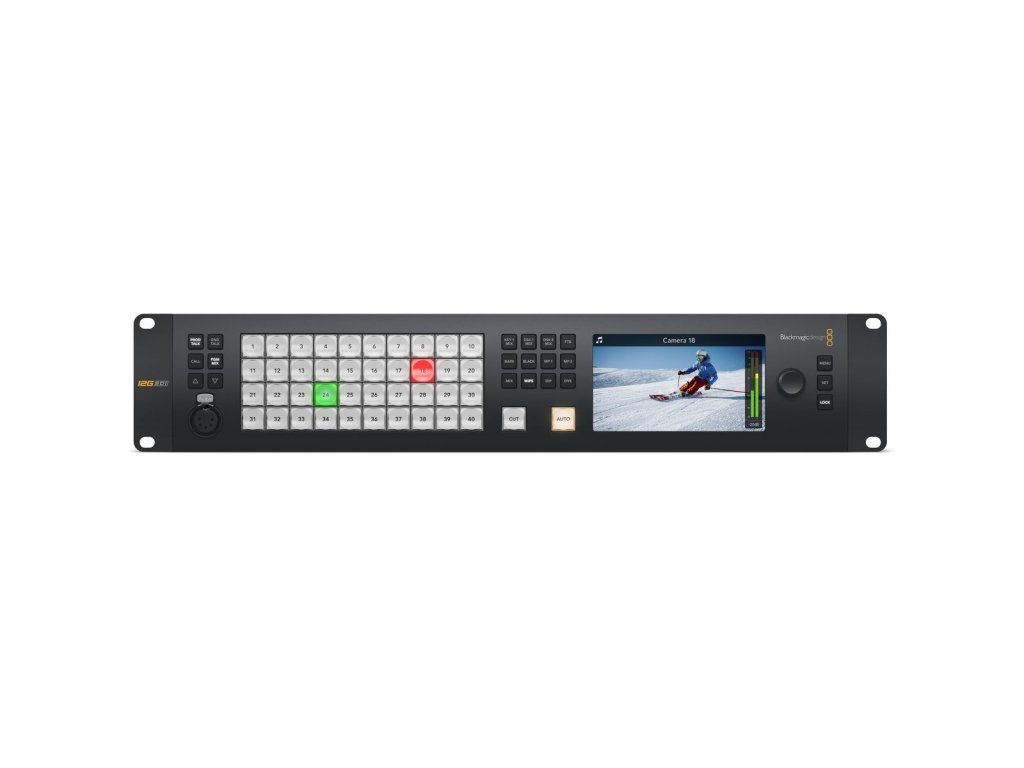

Prepínače ATEM Constellation sa vyznačujú kompaktným dizajnom pre montáž do racku so zabudovaným ovládacím panelom. To umožňuje prevádzku prepínača, kritického počas nastavovania alebo núdzového použitia. Súčasťou je aj veľký LCD, takže zákazníci môžu vidieť výstup programu a meniť nastavenia prepínača prostredníctvom menu na obrazovke. Kompaktný dizajn je ideálny pre prenosnú živú produkciu, pričom zadná časť prepínača obsahuje pripojenia pre vstupy SDI, pomocné výstupy SDI, vyvážený zvuk a Ethernet na ovládanie. Top 4 M/E model dokonca obsahuje RS-422 pre sériové ovládanie a digitálne audio pripojenie MADI.

S ovládacím panelom zabudovaným do predného panela môžu zákazníci kedykoľvek jednoducho prísť a ovládať ATEM Constellation. Navyše ovládacie tlačidlá na prednom paneli sú rovnakého prémiového typu, aký sa používa na paneloch plnej veľkosti, takže sú mimoriadne spoľahlivé. Zákazníci môžu dokonca ovládať kľúče, médiá a prechod do čiernej z predného panela. Navyše LCD displej na prednom paneli a tlačidlá menu tiež umožňujú prístup takmer ku každej prevádzkovej funkcii prepínača.

Rodina ATEM Constellation obsahuje modely, ktoré majú až 40 nezávislých SDI vstupov, pričom každý vstup má vlastný vyhradený up a krížový prevodník. To znamená, že je možné konvertovať akýkoľvek vstupný zdroj 1080p na video štandard prepínača. To znamená, že zákazníci môžu mať každý vstup SDI prepínača spustený na inom televíznom štandarde a všetky vstupy budú fungovať.

Rodina ATEM Constellation má obrovský počet plne nezávislých SDI výstupov. Aj malý model 1 M/E má 6x 3G-SDI výstupy. Potom model 2 M/E má 12x 3G-SDI výstup a model 4 M/E má masívnych 24x 3G-SDI (HD verzia) alebo 12G-SDI (v prípade 4K varianty). Tieto výstupy SDI sú veľmi výkonné, pretože zákazníci môžu nezávisle smerovať akýkoľvek vstup SDI alebo akýkoľvek interný zdroj ku každému výstupu SDI. Alebo použite SDI výstupy pre ISO rekordéry, kde každý deck dostane resynchronizovaný vstup prepínača so zodpovedajúcim časovým kódom. Všetky SDI výstupy obsahujú programový zvuk, časový kód RP-188, ovládanie SDI kamery, záznam a spätný hovor.

Vstavaný multiview umožňuje zákazníkom sledovať viacero zdrojov na jednom monitore. Model 1 M/E obsahuje 1 multiview, model 2 M/E má 2 nezávislé multiview a model 4 M/E má 4 nezávislé multiview. Všetky externé vstupy SDI a všetky interné zdroje videa môžu byť smerované do ľubovoľného zobrazenia. Všetky viacnásobné zobrazenia sú plne prispôsobiteľné a možno ich nezávisle nastaviť na 4, 7, 10, 13 alebo 16 súčasných zobrazení. Zákazníci môžu pridať okraj záznamu plus označenie zdroja a metre VU ako prekrytie na každý pohľad. Okrem toho sa pri každom zobrazení zobrazí červený a zelený okraj, takže zákazníci vedia, aké zdroje sú vo vysielaní.

ATEM Constellation HD obsahuje širokú škálu natívnych prechodov v kvalite vysielania, ako je mix, dip, mazanie a ďalšie. Všetky prechody je možné prispôsobiť v ovládacích ponukách systému s úpravami farby okraja, šírky okraja, polohy, smeru a oveľa viac. Prepínač ATEM Constellation obsahuje výkonný procesor digitálnych video efektov pre prechody DVE, ktorý možno použiť na stlačenie aktuálneho obrazu z obrazovky a odkrytie nového videa pod ním. DVE možno dokonca použiť na vytváranie grafických prechodov stierania.

Aby tímy pracovali ako jeden kreatívny tím, má ATEM Constellation zabudovanú funkciu talkback. Talkback podporuje 5-kolíkový konektor náhlavnej súpravy XLR plus konektor RJ12 namontovaný vzadu na prepojenie s priemyselnými štandardnými systémami talkback, ako sú ClearCom alebo RTS. Zákazníci získajú plnú kontrolu spätného hovoru vrátane programových a inžinierskych slučiek, ovládanie bočných tónov na počúvanie mikrofónu náhlavnej súpravy do slúchadiel a programového mixu. ATEM Constellation HD tiež podporuje SDI talkback, ktorý využíva kanály SDI 15 a 16 na obojsmernú komunikáciu s kamerami Blackmagic Design. Zákazníci môžu dokonca použiť kanály 13 a 14 na inžiniersky hovor.

Vstavaný fond médií ukladá grafiku a animácie RGBA vo vysielacej kvalite, ktoré je možné okamžite prehrať na 2 alebo 4 prehrávačoch médií. Vstavaný fond médií obsahuje grafiku na použitie s prehrávačmi médií a model 1 M/E pojme 20 statických záberov a 200 animácií snímok, model 2 M/E pojme 40 statických záberov a 400 animácií snímok a model 4 M/E. pojme 60 statických záberov a 600 snímkových animácií.

Pre spravodajstvo alebo prácu s virtuálnou scénou je ATEM Constellation perfektný, pretože obsahuje množstvo pokročilých kľúčov ATEM pre vysoko kvalitné kľúčovanie chromatickosti alebo jasu. Chroma keyer je neuveriteľne výkonný a obsahuje výber farieb na vzorkovanie farieb pozadia pre automatické generovanie kľúčových parametrov. Zákazníci získajú presné ovládanie okrajov a odleskov a dokonca existuje aj korektor farieb popredia, takže zákazníci môžu prispôsobiť „vzhľad“ vrstvy popredia vrstve pozadia, čo umožňuje bezproblémové kompozície. Kľúč je možné použiť aj na kľúčovanie vzorov a DVE. Zákazníci dostanú 4 rozšírené kľúče ATEM na modeli 1 M/E, 8 rozšírených kľúčov ATEM na modeli 2 M/E a 16 pokročilých kľúčov ATEM na modeli 4 M/E.

So 4 upstream chroma keyermi na M/E riadok získajú zákazníci dokonalé riešenie na vytváranie virtuálnych sád. S toľkými pokročilými chromatickými kľúčmi ATEM môžu zákazníci použiť kľúč pre každú kameru na vytvorenie hladkej kompozície kamery na vlastnom pozadí. Dokonca aj model 1 M/E má dostatok kľúčov na vytvorenie virtuálnej sady so 4 kamerami. Zákazníci môžu použiť externé obrazové procesory pre virtuálne sady alebo si môžu dokonca vytvoriť pevnú virtuálnu sadu kamery načítaním vopred vykreslených pozadí statických obrázkov z prehrávačov médií a fondu médií. Zákazníci môžu nastaviť makrá na zmenu kamier a načítanie správneho pozadia do prehrávačov médií. Vďaka veľkej flexibilite môžu zákazníci experimentovať a vyskúšať si rôzne nastavenia štúdia.

Okrem DVE v radoch M/E zahŕňajú modely 2 M/E a 4 M/E výkonné viacvrstvové procesory SuperSource so 4 ďalšími vrstvami DVE plus vrstvou pozadia, ktoré sa všetky javia ATEM Constellation HD ako dodatočný vstup. zdroj. Pre každý SuperSource DVE je možné použiť akýkoľvek video vstup prepínača, potom je to všetko navrstvené na vlastné pozadie mediálneho fondu. SuperSource je ako keby ste mali dodatočný viacvrstvový VFX prepínač. SuperSource je ideálny na zobrazovanie obrazu v obraze pre rozhovory, pretože zákazníci môžu nastaviť efekt a zároveň ponechať hlavné DVE voľné pre iné úlohy. ATEM 4 M/E Constellation má dokonca 2 úplne nezávislé procesory SuperSource.

Vstupy SDI tiež zvládajú vstavaný zvuk a mixujú zvuk zo všetkých video vstupov. Okrem toho výstupy programu zahŕňajú spätný hovor, záznam a informácie o ovládaní kamery. To znamená, že zákazníci môžu pripojiť ktorýkoľvek z výstupov SDI prepínača späť ku kamere pre návrat programu, ovládanie kamery a spätný hovor.

So vstavaným zvukovým mixážnym pultom Fairlight umožňuje ATEM Constellation robiť extrémne komplexné živé mixovanie zvuku. Interný mixážny pult má až 156 vstupných kanálov, čo predstavuje najväčší audio mixážny pult v prepínači živej produkcie. Zvuk je de-embedded zo všetkých SDI video vstupov a odovzdaný do audio mixpultu. Potom má model 4 M/E ďalšie vstupné kanály audio mixpultu pre audio vstupy MADI. Každý vstupný kanál obsahuje 6-pásmový parametrický EQ a kompresor najvyššej kvality, obmedzovač, expandér a šumovú bránu, ako aj plné panorámovanie. Zákazníci získajú ďalšie kanály pre analógový vstup, mikrofón a prehrávače médií. Všetok tento zvukový výkon je možné ovládať cez softvérové ovládanie ATEM alebo panel kompatibilný s Mackie.

Softvérový ovládací panel ATEM poskytuje zákazníkom úplnú kontrolu nad ich prepínačom a je zahrnutý zadarmo. Ovládací panel softvéru ATEM obsahuje krásne navrhnuté rozhranie s vizuálnym prepínačom a paletami parametrov na rýchle úpravy. ATEM Software Control tiež umožňuje zákazníkom prístup k ovládaniu kamier, mixovaniu zvuku, médiám, programovaniu makier a dokonca k ovládaniu diskových rekordérov HyperDeck. Zákazníci môžu dokonca uložiť celý stav prepínača ako súbory XML a všetky médiá sú zálohované z fondu médií.

Všetky rady tlačidiel M/E obsahujú integrované LCD na označovanie tlačidiel dynamického vstupu. Model 1 M/E obsahuje jeden rad M/E s 10 vstupnými tlačidlami. Model 2 M/E obsahuje 2 riadky M/E s 20 vstupnými tlačidlami. Masívny 4 M/E model obsahuje 4 M/E riadky so 40 vstupnými tlačidlami na riadok a 4 nezávislými systémovými ovládacími LCD obrazovkami.

Na rozdiel od iných prepínačov sú všetky funkcie zahrnuté v kúpnej cene. To znamená, že zákazníci dostanú všetky funkcie plne aktivované a vždy pripravené na použitie. Neexistujú žiadne licenčné poplatky, ktoré by zákazníkom umožnili používať funkcie, a žiadne priebežné mesačné náklady. To znamená, že používateľom nikdy neuplynie platnosť licencie 5 minút pred spustením ich programu. Pokročilé funkcie ako multiview, SuperSource, DVE alebo ATEM Advanced Keyers sú vždy zapnuté a vždy pripravené na použitie.

Vlastnosti ATEM 4 M/E Constellation 4K

• Pokročilý dizajn so zabudovanými ovládacími prvkami na prednom paneli.
• 40 štandardov konvertovalo 12G-SDI vstupy.
• 24 prispôsobiteľných 12G-SDI výstupov.
• USB výstup funguje ako webová kamera a podporuje všetok video softvér.
• 4 nezávislé viacnásobné zobrazenia s viacerými možnosťami rozloženia.
• 4 nezávislé DVE.
• Profesionálny talkback kompatibilný s ClearCom a RTS.
• Interné médiá pre fotografie a pohyblivú grafiku.
• Obsahuje 16 pokročilých Chroma kľúčov ATEM.
• 2 viacvrstvové procesory SuperSource.
• Multirate 12G-SDI pre všetky HD a Ultra HD televízne štandardy až do 2160p60.
• Vstavaný 156 kanálový zvukový mixpult Fairlight.
• Kompatibilné so všetkými hardvérovými ovládacími panelmi ATEM.
